Come utilizzare un multimetro per giudicare se il sensore di temperatura è buono o cattivo
Al giorno d'oggi, gli scaldabagni elettrici sono entrati nelle famiglie della gente comune e sono diventati uno dei principali elettrodomestici. Il sensore di temperatura dello scaldabagno è il sensore di misurazione principale per ottenere l'acqua media riscaldata. Se il sensore di temperatura è danneggiato, la temperatura riscaldata dall'acqua media misurata non può essere ottenuta in modo accurato e tempestivo, quindi lo scaldabagno elettrico non può controllare accuratamente la temperatura.
I sensori di temperatura utilizzati negli scaldacqua elettrici includono principalmente sensori di temperatura a termistore e sensori di temperatura a resistenza termica al platino, che emettono segnali di resistenza al termostato dello strumento secondario. Tra questi, il termistore comunemente utilizzato negli scaldacqua elettrici è un sensore di temperatura a termistore con un coefficiente di temperatura negativo e la sua resistenza di uscita diminuisce all'aumentare della temperatura. La resistenza termica del platino aumenta la sua resistenza di uscita all'aumentare della temperatura.

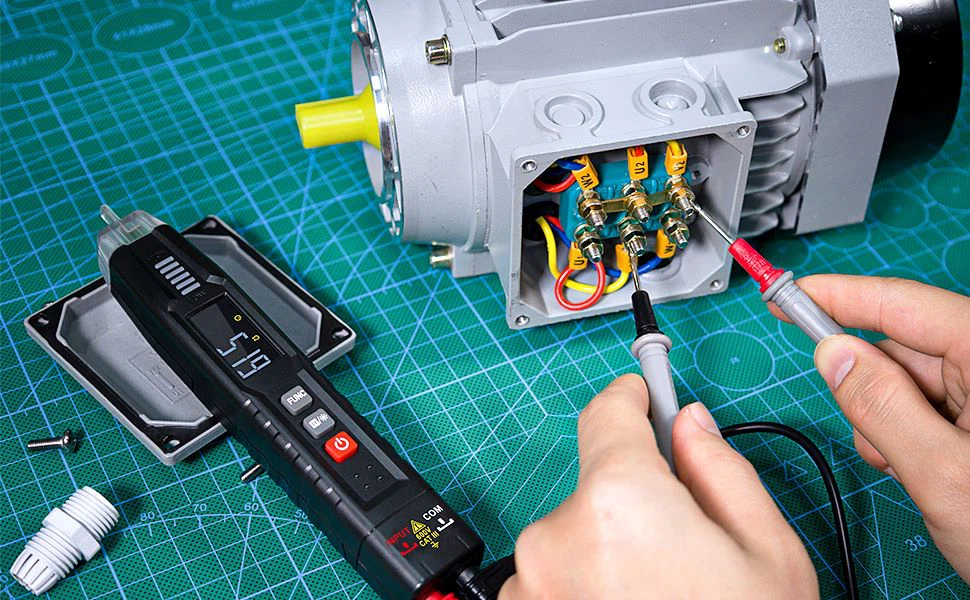

Multimetro per misurare la qualità del termistore NTC
Impostare il sensore di temperatura dello scaldabagno alla temperatura normale. Collegare i due puntali del multimetro digitale ai due pin del termistore per misurare la sua resistenza effettiva. Quindi confrontare la resistenza effettiva misurata con la resistenza nominale, se la differenza tra la resistenza effettiva e la resistenza nominale è ±2 ohm, è considerata normale. Al contrario, le prestazioni del sensore di temperatura del termistore peggiorano o addirittura si danneggiano. È anche possibile riscaldare il termistore e riscaldarlo con un accendino. Il valore di resistenza del multimetro diminuisce con l'aumento della temperatura, indicando che il sensore di temperatura del termistore è normale e il valore di resistenza non cambia, indicando che il sensore di temperatura del termistore è danneggiato.
Utilizzare un multimetro per misurare la qualità del sensore di temperatura della resistenza termica al platino
Poiché il sensore di temperatura della resistenza termica al platino ha tre fili conduttori, scopri quale è di un colore diverso e collegalo a uno dei puntali del multimetro. L'altro cavo di test è collegato rispettivamente ai due cavi conduttori aggiuntivi. I valori di resistenza misurati separatamente, se dopo due misurazioni il valore di resistenza risulta infinito o inferiore a 100 ohm, significa che la resistenza termica al platino è danneggiata. Se i valori di resistenza non sono gli stessi dopo due misurazioni, significa che c'è un problema con la linea di compensazione della resistenza termica al platino o la sua linea di uscita. Allo stesso tempo, puoi riscaldare manualmente la resistenza termica in platino. Se il valore della resistenza non cambia, significa che la resistenza termica del platino è danneggiata. Se il valore di resistenza effettivo misurato differisce notevolmente dal valore di resistenza nominale, significa che le prestazioni della resistenza termica del platino si stanno deteriorando.
Pertanto, se il riscaldatore elettrico vuole controllare normalmente la temperatura, il suo sensore di temperatura è molto importante. Se il sensore di temperatura si guasta, il termostato dello scaldabagno elettrico non può ricevere il segnale di resistenza trasmesso dal sensore di temperatura, quindi il sistema di controllo della temperatura si guasta. Indipendentemente da come è impostato il set point della temperatura, non può svolgere un ruolo di controllo. Poiché ci sono quattro collegamenti nel sistema di controllo chiuso, il danno del sensore di temperatura è il collegamento di rilevamento e trasmissione, quindi c'è un problema con lo strumento di rilevamento in questo collegamento e il termostato non può svolgere un ruolo di controllo.
Il sensore di temperatura è un resistore variabile controllato dalla temperatura. Può essere misurato con un intervallo di resistenza di 100K. Se si tratta di un sensore con un coefficiente di temperatura negativo, il valore della resistenza diminuirà quando il sensore viene riscaldato. Se è completamente aperto, non è necessario misurarlo. è rotta. Se la temperatura della parte del sensore che rileva la temperatura cambia, ma la resistenza del sensore non cambia, c'è un problema!
Usa un multimetro con una resistenza di 1KΩ per misurare il valore di resistenza dei due piedi (nota che le mani non toccano il tubo di resistenza), quindi pizzica il corpo della resistenza stessa con le mani per vedere se il valore di resistenza aumenta lentamente. Se aumenta lentamente, va bene. Se Un cortocircuito, un circuito aperto o un valore di resistenza costante è negativo. Il valore di resistenza specifico è dovuto al fatto che il valore del termistore selezionato dal marchio non è necessariamente lo stesso e dovrebbe prevalere la misurazione effettiva.
Utilizzare la posizione ohm del multimetro per misurare il sensore di temperatura, quindi riscaldarlo manualmente. Se la resistenza cambia, va bene. Se il valore di resistenza non cambia o non c'è alcun valore di resistenza, è cattivo.
