Innanzitutto, collegare il multimetro all'estremità del diodo di test, utilizzare il puntale rosso del multimetro per toccare uno dei pin del triodo e utilizzare l'altro puntale del multimetro per testare i pin rimanenti fino ad ottenere i seguenti risultati:
1. Se il puntale nero del transistor è collegato a uno dei pin e il puntale rosso viene utilizzato per misurare che gli altri due pin sono in conduzione e c'è un display di tensione, allora il transistor è un transistor PNP e il il puntale nero è collegato alla base B del transistor. , quando si utilizza il metodo sopra per testare, la tensione del puntale rosso del multimetro collegato a uno dei pin è leggermente superiore, quindi questo pin è l'emettitore E del triodo e il pin rimanente con una tensione inferiore è il collezionista c.
2. Se il puntale rosso del triodo è collegato a uno dei pin e gli altri due pin sono collegati al puntale nero, è presente un display di tensione, quindi il transistor è un transistor NPN e il pin è collegato a il puntale rosso è la base B del transistor. , durante il test con il metodo sopra, la tensione del puntale nero del multimetro collegato a uno dei pin è leggermente superiore, quindi questo pin è l'emettitore E del triodo e il pin rimanente con una tensione inferiore è il collettore C.
Un altro modo è usare l'attrezzatura hFE per giudicare. Dopo aver determinato la base e il tipo di tubo del triodo, inserire la base del triodo nel foro di misurazione del valore Lu in base alla posizione della base e al tipo di tubo e inserire gli altri due perni in due qualsiasi dei restanti tre fori di misurazione. Uno, osservare la dimensione dei dati sullo schermo del display, scoprire il collettore e l'emettitore del triodo, cambiare la posizione e quindi misurarla di nuovo, osservare la dimensione del valore dello schermo del display, ripetere la misurazione quattro volte e confrontare e osservare. Prevarrà quello con il valore misurato maggiore, che è il fattore di amplificazione di corrente del triodo, e gli elettrodi della presa corrispondente sono il collettore e l'emettitore del triodo.
Il giudizio del tipo di valvola e del perno di un triodo è un'abilità di base per i principianti nella tecnologia elettronica. Per aiutare i lettori a cogliere rapidamente il metodo di misurazione e giudizio, l'autore riassume quattro formule: "Tre capovolte, trova la base; Giunzione PN, determina il tipo di tubo; Segui la freccia, la deflessione è grande; se non sei sicuro , muovi la bocca." Spieghiamo frase per frase.
1. Tre sottosopra, trova la base
Come tutti sappiamo, un triodo è un dispositivo semiconduttore contenente due giunzioni PN. In base ai diversi metodi di connessione delle due giunzioni PN, possono essere suddivise in transistor di tipo NPN e di tipo PNP con due diversi tipi di conducibilità. La Figura 1 mostra i loro simboli circuitali e circuiti equivalenti.
Per testare il triodo, utilizzare la marcia ohm del multimetro e selezionare la marcia R×100 o R×1k. La figura 2 mostra il circuito equivalente dell'arresto ohmico del multimetro. Si può vedere dalla figura che la penna di prova rossa è collegata all'elettrodo negativo della batteria nell'orologio e la penna di prova nera è collegata all'elettrodo positivo della batteria nell'orologio.
Supponiamo di non sapere se il transistor sotto test è NPN o PNP e non possiamo dire quale elettrodo sia ciascun pin. Il primo passo nel test è determinare quale pin è la base. A questo punto, prendiamo arbitrariamente due elettrodi (ad esempio, questi due elettrodi sono 1 e 2), utilizziamo le due penne di prova del multimetro per misurare in modo inverso la sua resistenza in avanti e inversa e osserviamo l'angolo di deflessione dell'ago; quindi, prendi di nuovo 1. , 3 due elettrodi e 2, 3 due elettrodi, invertono rispettivamente la misurazione della loro resistenza diretta e inversa, osservano l'angolo di deflessione dell'ago. In queste tre misurazioni capovolte, ci devono essere due risultati di misurazione simili: cioè, nella misurazione capovolta, l'indice ha una grande deflessione e una piccola deflessione; il tempo rimanente deve essere tale che l'angolo di deflessione del puntatore prima e dopo la misurazione capovolta sia molto piccolo. Il perno è la base che stiamo cercando (fare riferimento alla Figura 1 e alla Figura 2 per comprenderne la verità).
2. Giunzione PN, tipo a tubo fisso
Dopo aver trovato la base del triodo, possiamo determinare il tipo di conducibilità del tubo in base alla direzione della giunzione PN tra la base e gli altri due elettrodi (Figura 1). Mettere in contatto il puntale nero del multimetro con l'elettrodo di base e il puntale rosso per contattare qualsiasi elettrodo degli altri due elettrodi. Se l'angolo di deflessione dell'indice del misuratore è grande, significa che il transistor in prova è un tubo di tipo NPN; se l'angolo di deflessione del puntatore del misuratore è piccolo, allora il tubo in prova è di tipo PNP.
3. Freccia in avanti, grande deviazione
Scopri la base b, quale degli altri due elettrodi è il collettore c e quale è l'emettitore e? A questo punto, possiamo utilizzare il metodo di misurazione della corrente di penetrazione ICEO per determinare il collettore c e l'emettitore e.
(1) Per il triodo NPN, il circuito di misurazione della corrente di penetrazione è mostrato in Figura 3. Secondo questo principio, utilizzare le penne di prova nera e rossa del multimetro per misurare le resistenze diretta e inversa Rce e Rec tra i due poli capovolti . Sebbene l'angolo di deflessione del puntatore del multimetro nelle due misurazioni sia molto piccolo, se osservi attentamente, ci sarà sempre una deflessione. Se l'angolo è leggermente maggiore, il flusso di corrente deve essere: puntale nero → polo c → polo b → polo e → puntale rosso, il flusso di corrente è esattamente uguale alla direzione della freccia nel simbolo del triodo ("avanti freccia"), quindi in questo momento il puntale nero La connessione deve essere il collettore c, e il puntale rosso deve essere collegato all'emettitore e.
(2) Per il triodo di tipo PNP, il principio è simile anche al tipo NPN e il flusso di corrente deve essere: puntale nero → polo e → polo b → polo c → puntale rosso, anche il flusso di corrente è coerente con la direzione della freccia nel simbolo del triodo, quindi, in questo momento, il puntale nero deve essere collegato all'emettitore e, e il puntale rosso deve essere collegato al collettore c (fare riferimento alla Figura 1 e alla Figura 3).
4. Se non riesci a misurarlo, muovi la bocca
Se nel processo di misurazione "seguendo la freccia, la deflessione è grande", se la deflessione dei due puntatori di misurazione prima e dopo l'inversione è troppo piccola per essere distinta, è necessario "spostare la bocca". Il metodo specifico è: nelle due misurazioni di "freccia in avanti, grande deflessione", pizzicare la giunzione delle due penne di prova e dei perni con entrambe le mani, tenere l'elettrodo base b con la bocca (o premere la lingua contro di esso), e ancora Il collettore c e l'emettitore e possono essere distinti dal metodo di giudizio di "freccia in avanti, grande deflessione". Tra questi, il corpo umano svolge il ruolo di un resistore di polarizzazione CC e lo scopo è rendere più evidente l'effetto.
Utilizzare un multimetro digitale per determinare i pin del triodo (tutorial grafico)
Ora il multimetro digitale è un elettricista molto popolare e uno strumento di misura elettronico, e la sua praticità e precisione sono favorite dal personale di manutenzione e dagli appassionati di elettronica. Ma alcuni amici diranno che non è buono come un multimetro a puntatore quando si misurano alcune parti, come la misurazione dei triodi. Penso che i multimetri digitali siano più convenienti quando si misurano i triodi. Quella che segue è parte della mia esperienza, di solito giudico in questo modo i piccoli dispositivi a triodo. Potresti provarlo per vedere se è facile da usare o corretto, e se hai commenti o domande, puoi inviarmi una lettera.
Ho alcuni transistor BC337 a portata di mano, supponiamo di non sapere se si tratta di un tubo PNP o NPN.

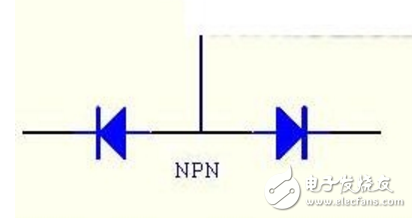

Sappiamo che l'interno di un triodo è come una combinazione di due diodi. La sua forma è come l'immagine qui sotto. Quello centrale è la base (palo B).
Prima di tutto, dobbiamo trovare la base e determinare se si tratta di un tubo PNP o NPN. Guardando la figura sopra, possiamo vedere che la base del tubo PNP è il punto comune dei due elettrodi negativi, e la base del tubo NPN è il punto comune dei due elettrodi positivi. A questo punto, possiamo utilizzare l'ingranaggio a diodi del multimetro digitale per misurare la base, vedere la Figura 3. Per il tubo PNP, quando il puntale nero (collegato all'elettrodo negativo della batteria nello strumento) si trova sulla base , e il puntale rosso viene utilizzato per misurare gli altri due poli, è generalmente una lettura piccola (di solito 0.5-0.8) con poca differenza. è una lettura più grande (di solito 1). Per il misuratore NPN, il puntale rosso (collegato all'elettrodo positivo della batteria nel misuratore) è collegato alla base. Come si può vedere dalla Figura 4 e dalla Figura 5, il BC337 a portata di mano è un tubo NPN e il perno centrale è la base.
Una volta trovata la base e sapendo che tipo di tubo è, è il momento di giudicare l'emettitore e il collettore. Se usi un multimetro analogico per questo passaggio, potresti dover usare entrambe le mani e anche alcuni amici useranno la lingua, il che si può dire essere piuttosto fastidioso. E usando i tre della tavola digitale? completo? Il file hFE (hFE misura l'ingrandimento DC del triodo) è molto più comodo da misurare. Naturalmente, puoi anche omettere i passaggi precedenti e utilizzare direttamente hFE per misurare la polarità del pin del triodo. Penso che sia più conveniente aggiungere i passaggi precedenti. Sii più preciso.
Metti il multimetro sul file hFE e il BC337 viene abbassato nel piccolo foro dell'NPN e il polo B è opposto alla lettera B sopra. Leggi, quindi inverti gli altri due piedi e leggi di nuovo. Quando la polarità della lettura è maggiore, corrisponde alla lettera contrassegnata nella tabella sopra. In questo momento, i poli C ed E di BC337 dovrebbero essere riconosciuti rispetto alla lettera. Imparato, altri triodi faranno lo stesso, comodo e veloce.
