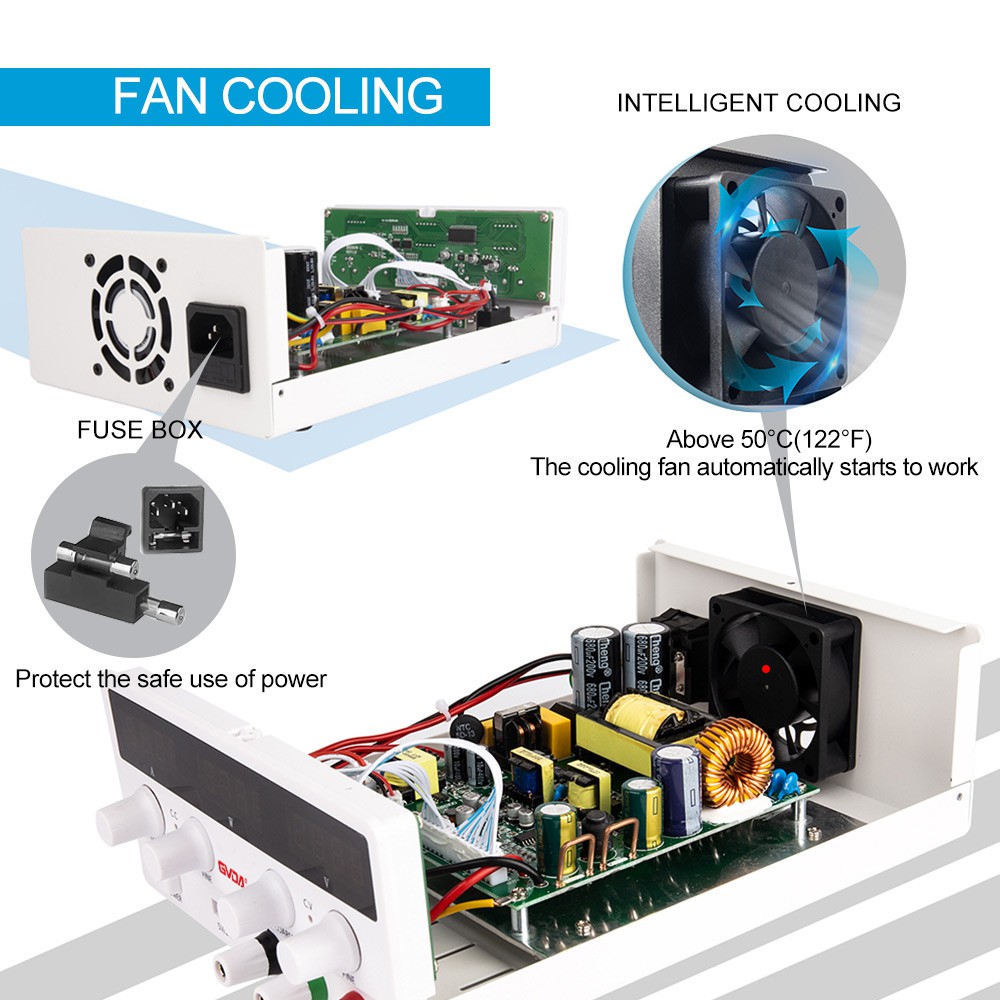

Soluzioni per la compatibilità elettromagnetica
Dai tre elementi della compatibilità elettromagnetica, per risolvere il problema della compatibilità elettromagnetica degli alimentatori switching si può partire da tre aspetti:
Innanzitutto ridurre i segnali di disturbo generati dalle sorgenti di disturbo;
In secondo luogo, interrompere la via di trasmissione dei segnali di molestie;
In terzo luogo, migliorare la capacità degli individui molestati di resistere alle molestie. Quando si risolve la compatibilità interna degli alimentatori a commutazione, i tre metodi sopra indicati possono essere utilizzati in modo completo, in base al rapporto costo-efficacia e alla facilità di implementazione. Pertanto, i disturbi esterni generati dagli alimentatori a commutazione, come le correnti armoniche nelle linee elettriche, i disturbi condotti nelle linee elettriche e i disturbi dovuti alle radiazioni del campo elettromagnetico, possono essere risolti solo riducendo la fonte di disturbo.
Da un lato, può migliorare la progettazione dei circuiti di filtraggio di ingresso/uscita, migliorare le prestazioni dei circuiti APFC, ridurre il tasso di variazione di tensione e corrente di tubi di commutazione, raddrizzatori e diodi a ruota libera e adottare varie topologie e controlli di circuiti di commutazione morbida. metodi; D'altro canto, rafforzare l'effetto schermante dell'involucro, migliorare la perdita di spazio dell'involucro ed eseguire un buon trattamento di messa a terra. E per le capacità anti-interferenza esterne (come sovratensioni e fulmini), le capacità di protezione dai fulmini delle porte di ingresso CA e di uscita CC dovrebbero essere ottimizzate. Di solito, per 1,2/50 μ Tensione a circuito aperto e 8/20 μ La forma d'onda combinata del fulmine della corrente di corto circuito viene solitamente risolta combinando varistori all'ossido di zinco e tubi quadrati di gas a causa della loro piccola energia. Per le scariche elettrostatiche, i tubi TVS e la corrispondente protezione di messa a terra vengono solitamente utilizzati nei piccoli circuiti di segnale delle porte di comunicazione e controllo e la distanza elettrica tra il circuito di segnale e l'involucro viene aumentata per risolvere o selezionare dispositivi con interferenze antistatiche. Il segnale transitorio veloce contiene un ampio spettro e viene facilmente trasmesso nel circuito di controllo in modo comune. Lo stesso metodo antistatico viene utilizzato per ridurre la capacità distribuita dell'induttanza di modo comune e rafforzare il filtraggio del segnale di modo comune del circuito di ingresso (come l'aggiunta di un condensatore di modo comune o l'inserimento di un anello magnetico in ferrite di tipo perdita) per migliorare la prestazioni anti-interferenza del sistema.
Per ridurre i disturbi interni degli alimentatori a commutazione, ottenere la propria compatibilità elettromagnetica e migliorare la stabilità e l'affidabilità degli alimentatori a commutazione, è necessario prendere in considerazione i seguenti aspetti:
① Prestare attenzione alla corretta zonizzazione del cablaggio del circuito digitale e del circuito stampato del modulo;
② Disaccoppiamento del circuito digitale e dell'alimentazione del circuito analogico;
③ Messa a terra a punto singolo di circuiti digitali e circuiti analogici, messa a terra a punto singolo di circuiti ad alta corrente e piccola corrente, in particolare circuiti di campionamento di corrente e tensione, per ridurre i disturbi di resistenza comune e ridurre l'impatto della messa a terra del circuito di terra. Durante il cablaggio, è necessario prestare attenzione alla spaziatura tra le linee adiacenti e alle proprietà del segnale per evitare diafonia, ridurre l'area circondata dall'intero circuito di corrente di uscita, dal circuito del diodo a corrente continua e dal circuito del filtro di derivazione e ridurre la capacità di distribuzione delle perdite del trasformatore e induttanza del filtro, utilizzare condensatori di filtro con frequenze di risonanza elevate, ecc.
