Come misurare l'induttanza con un multimetro
Rilevamento degli induttori del codice colore

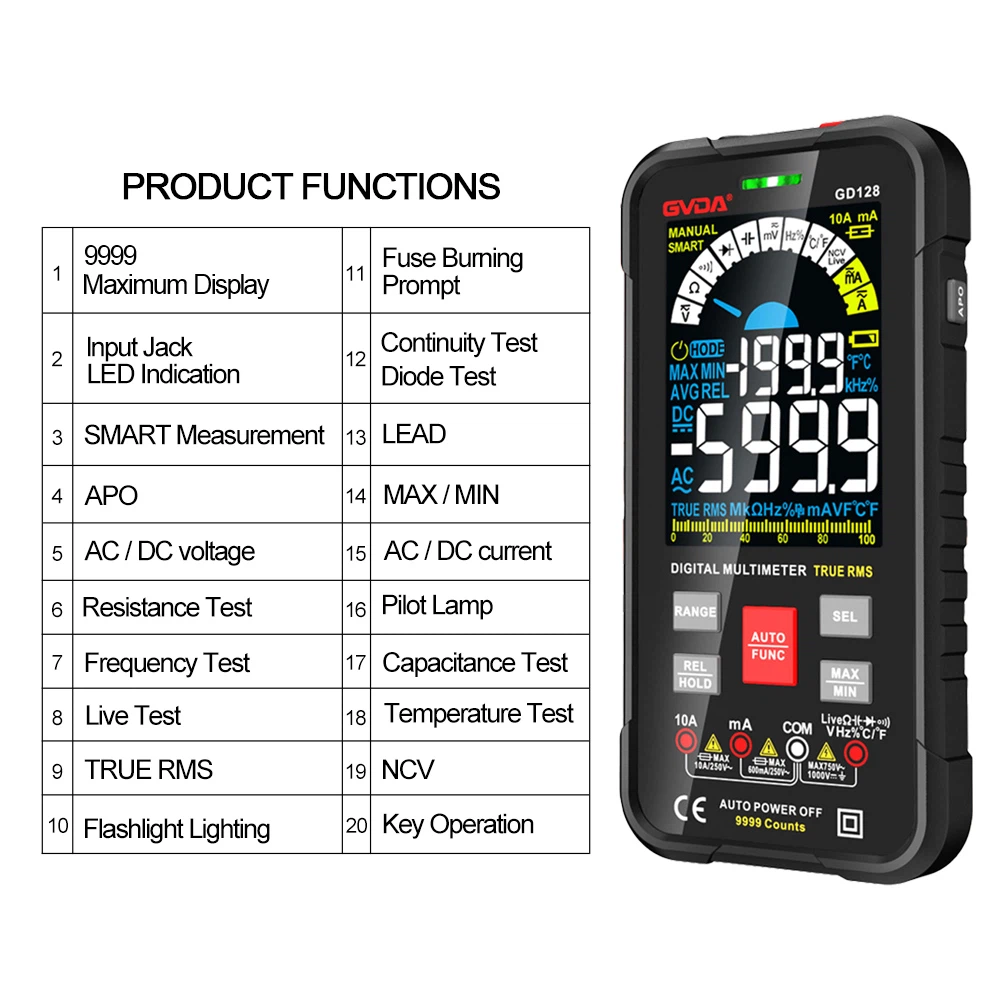

Posiziona il multimetro in R × In prima marcia, collega le penne rossa e nera a entrambe le estremità dell'induttore del codice colore e il puntatore dovrebbe oscillare verso destra. A seconda del valore di resistenza misurato, ci sono tre situazioni specifiche per l'identificazione:
Il valore di resistenza dell'induttore A del codice colore testato è zero ed è presente un guasto di cortocircuito interno. Il valore di resistenza CC dell'induttore con codice colore testato è direttamente correlato al diametro del filo smaltato utilizzato per avvolgere la bobina dell'induttore e al numero di avvolgimenti. Finché è possibile misurare il valore di resistenza, l'induttore del codice colore testato può essere considerato normale.
Rilevamento di trasformatori a ciclo intermedio
A Impostare il multimetro su R × Prima marcia, controllare la condizione on-off di ciascun avvolgimento uno per uno secondo la regola di disposizione dei pin di ciascun avvolgimento del trasformatore a ciclo intermedio, quindi giudicare se è normale.
B Testare le prestazioni di isolamento
Posizionare il multimetro in marcia R × 10k, eseguire i seguenti test di stato:
(1) Il valore della resistenza tra l'avvolgimento primario e l'avvolgimento secondario;
(2) Il valore della resistenza tra l'avvolgimento primario e l'involucro;
(3) Il valore della resistenza tra l'avvolgimento secondario e l'involucro.
I risultati dei test di cui sopra possono essere suddivisi in tre situazioni:
(1) Il valore della resistenza è infinito: normale;
(2) Resistenza zero: è presente un guasto da cortocircuito;
(3) Valore di resistenza inferiore a infinito ma maggiore di zero: è presente un guasto di dispersione.
3. Rilevamento del trasformatore di potenza
Verificare se sono presenti anomalie evidenti osservando l'aspetto del trasformatore. Ad esempio, se i cavi della bobina sono rotti, dissaldati, se sono presenti bruciature sul materiale isolante, se le viti di fissaggio del nucleo di ferro sono allentate, se la lamiera di acciaio al silicio è arrugginita e se la bobina di avvolgimento è esposta.
B Prova di isolamento. Utilizzando un multimetro R × Misurare i valori di resistenza tra nucleo e primario, primario e secondario, nucleo e secondario, strato di schermatura elettrostatica e secondario e avvolgimenti secondari con marcia da 10k. Il puntatore del multimetro dovrebbe essere fisso sull'infinito. Altrimenti, indica scarse prestazioni di isolamento del trasformatore.
Rilevamento accensione/spegnimento bobina C. Posizionare il multimetro in R × Nella marcia 1, durante il test, se il valore di resistenza di un certo avvolgimento è infinito, indica che c'è un guasto a circuito aperto nell'avvolgimento.
Distinguere tra bobine primarie e secondarie. I pin primario e secondario del trasformatore di potenza sono generalmente condotti fuori da entrambi i lati e l'avvolgimento primario è spesso contrassegnato con la parola 220 V, mentre l'avvolgimento secondario è contrassegnato con il valore della tensione nominale, come 15 V, 24 V, 35 V, ecc. Quindi identificare in base a questi segni.
E. Rilevamento della corrente a vuoto. (a) Metodo di misurazione diretta. Aprire tutti gli avvolgimenti secondari, posizionare il multimetro nell'intervallo di corrente CA (500 mA) e collegarlo all'avvolgimento primario in serie. Quando la spina dell'avvolgimento primario è inserita in una rete di alimentazione a 220V AC, il multimetro indica il valore della corrente a vuoto. Questo valore non deve essere superiore al 10-20% della corrente a pieno carico del trasformatore. In generale, la normale corrente a vuoto dei trasformatori di potenza per le comuni apparecchiature elettroniche dovrebbe essere di circa 100 mA. Se supera troppo, significa che il trasformatore ha un guasto da cortocircuito. (b) Metodo di valutazione indiretto. Collegare un resistore da 10 Ω/5 W in serie nell'avvolgimento primario del trasformatore e tutti gli avvolgimenti secondari devono ancora essere scaricati. Impostare il multimetro sulla tensione CA. Dopo l'accensione, utilizzare due sonde per misurare la caduta di tensione U su entrambe le estremità della resistenza R, quindi utilizzare Ohm
