Come giudicare la qualità del sensore di temperatura con il multimetro
Al giorno d'oggi, gli scaldacqua elettrici sono entrati nelle famiglie della gente comune e sono diventati uno dei principali elettrodomestici. Il sensore di temperatura dello scaldacqua è il sensore di misurazione principale per ottenere l'acqua media riscaldata. Se il sensore di temperatura è danneggiato, la temperatura dell'acqua del mezzo misurato non può essere ottenuta in modo accurato e tempestivo, il che rende lo scaldabagno elettrico incapace di controllare accuratamente la temperatura.
I sensori di temperatura utilizzati negli scaldacqua elettrici includono principalmente sensori di temperatura a termistore e sensori di temperatura a resistenza termica al platino, e le loro uscite al termostato dello strumento secondario sono tutti segnali di resistenza. Tra questi, il termistore comunemente utilizzato negli scaldacqua elettrici è un sensore di temperatura a termistore con coefficiente di temperatura negativo e la sua resistenza di uscita diminuisce con l'aumento della temperatura. Tuttavia, la resistenza di uscita della resistenza termica al platino aumenta con l'aumento della temperatura.
Misurazione del termistore NTC con multimetro

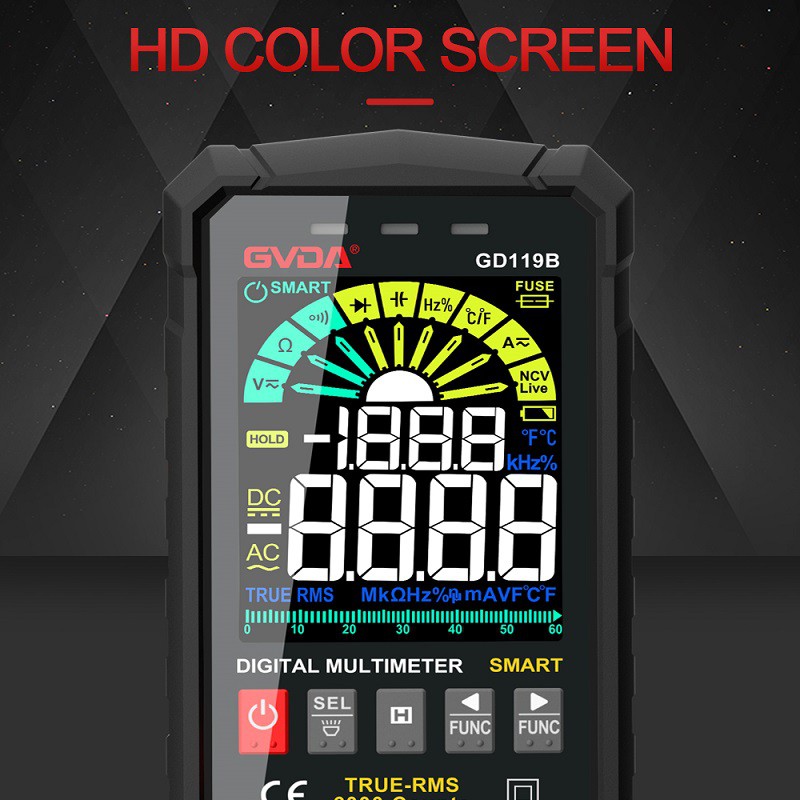

Posizionare il sensore di temperatura dello scaldabagno a temperatura ambiente. Collegare le due sonde del multimetro digitale rispettivamente ai due pin del termistore e misurarne l'effettivo arresto. Quindi confrontare la resistenza effettiva misurata con la resistenza nominale. Se la resistenza effettiva differisce di 2 ohm dalla resistenza nominale, è considerato normale. Al contrario, le prestazioni del sensore di temperatura del termistore peggiorano o addirittura si danneggiano. Puoi anche testare il termistore e riscaldarlo con un accendino. La resistenza del multimetro diminuisce con l'aumento della temperatura, indicando che il sensore di temperatura del termistore è normale e la resistenza non è cambiata, indicando che il sensore di temperatura del termistore è danneggiato.
Misurazione della qualità del sensore di temperatura della resistenza termica al platino con multimetro
Poiché sono presenti tre fili conduttori del sensore di temperatura con resistenza termica al platino, scoprire quale è di colori diversi e collegarlo a una delle sonde del multimetro. L'altro stilo è rispettivamente collegato con due cavi aggiuntivi. Con i valori di resistenza misurati separatamente, se si riscontra che il valore di resistenza è infinito o inferiore a 100 ohm dopo la misurazione a coppie, significa che la resistenza termica del platino è danneggiata. Se i valori di resistenza sono diversi dopo due misurazioni, significa che c'è un problema con la linea di compensazione o la sua linea di uscita della resistenza termica al platino. Allo stesso tempo, la resistenza termica al platino può essere riscaldata manualmente. Se il valore della resistenza non cambia, significa che la termoresistenza al platino è danneggiata. Se c'è una grande differenza tra la resistenza effettiva misurata e la resistenza nominale, ciò dimostra che le prestazioni della resistenza termica del platino stanno peggiorando.
Pertanto, il sensore di temperatura del riscaldatore elettrico è molto importante se si desidera controllare normalmente la temperatura. Quando il sensore di temperatura si guasta, il termostato dello scaldacqua elettrico non può ricevere il segnale di resistenza trasmesso dal sensore di temperatura, quindi il sistema di controllo della temperatura si guasta. Non importa come viene impostato il setpoint della temperatura, non può svolgere un ruolo di controllo. Poiché ci sono quattro collegamenti nel sistema di controllo a porta chiusa, il danno del sensore di temperatura è il collegamento di rilevamento e trasmissione, quindi c'è qualcosa che non va nello strumento di rilevamento in questo collegamento e il termostato non può svolgere un ruolo di controllo.
Un sensore di temperatura è una resistenza variabile controllata dalla temperatura, che può essere misurata con una resistenza di 100K. Se si tratta di un sensore con coefficiente di temperatura negativo, la resistenza diminuirà quando il sensore viene riscaldato. Se è completamente aperto non è necessario misurarlo e deve essere rotto. Anche se la temperatura della parte sensibile del sensore cambia, ma la resistenza del sensore non cambia, è un problema!
Utilizzare un multimetro per misurare il valore di resistenza di entrambi i piedi (fare attenzione a non toccare il tubo di resistenza), quindi tenere con la mano il corpo della resistenza per vedere se il valore di resistenza aumenta lentamente. Se aumenta lentamente, va bene. Se è in cortocircuito, aperto o il valore della resistenza rimane invariato, non è corretto. Il valore della resistenza specifica non è lo stesso, poiché il valore del termistore selezionato dal marchio non è necessariamente lo stesso, dovrebbe basarsi sulla misurazione effettiva.
Utilizzare l'ohm del multimetro per misurare il sensore di temperatura, quindi riscaldarlo a mano. Se la resistenza cambia, va bene. Se la resistenza è costante o non c'è resistenza, non va bene.
