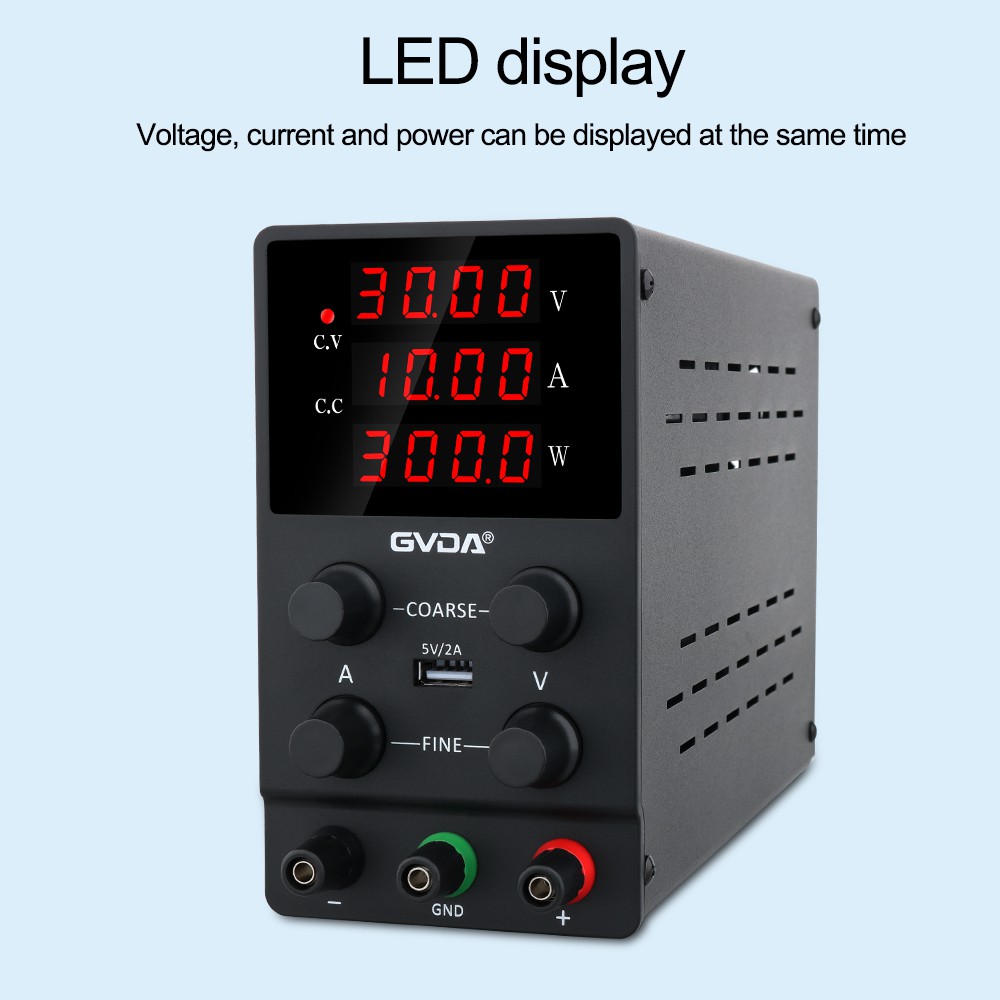

Ampiamente utilizzato in applicazioni industriali, alimentatori switching DC
Gli indicatori tecnici dell'alimentazione CC sono divisi in due tipi: uno è costituito da indicatori caratteristici, tra cui tensione di ingresso consentita, tensione di uscita, corrente di uscita e intervallo di regolazione della tensione di uscita, ecc.; Un altro tipo sono gli indicatori di qualità, utilizzati per misurare la stabilità della tensione CC in uscita, compreso il coefficiente di stabilizzazione della tensione (o velocità di regolazione della tensione), la resistenza di uscita (o velocità di regolazione della corrente) e la tensione di ondulazione (deriva circostante e casuale).
Progettazione del circuito principale per alimentatori switching DC
Il circuito principale dell'alimentatore switching DC viene utilizzato per completare la conversione DC-AC-DC. Il circuito principale del sistema adotta un convertitore CC-CC a ponte intero, come mostrato nella Figura 2. Il dispositivo di commutazione di potenza utilizzato in questo sistema è il modulo IGBT della serie BSM 50GB120DN2, ciascun modulo è una struttura a mezzo ponte, quindi sono necessari due moduli in il sistema a ponte completo. Ogni modulo è integrato con un diodo a ricircolo veloce.
Gli alimentatori a commutazione CC sono stati ampiamente utilizzati in molti campi industriali. Nella produzione industriale (come saldatura, galvanica o regolazione della velocità dei motori CC), sono necessari un gran numero di alimentatori CC a tensione regolabile e generalmente richiedono alimentatori CC in grado di regolare facilmente la tensione di uscita. Attualmente, grazie ai vantaggi dell'elevata efficienza e della miniaturizzazione degli alimentatori a commutazione, gli alimentatori tradizionali lineari e stabilizzati a tiristori vengono gradualmente sostituiti da alimentatori stabilizzati a commutazione CC. Il metodo di controllo principale dell'alimentatore in modalità commutazione consiste nell'utilizzare il circuito integrato di modulazione dell'ampiezza degli impulsi per emettere impulsi PWM e utilizzare il regolatore PID analogico per la modulazione dell'ampiezza degli impulsi. Questo metodo di controllo presenta alcuni errori e il circuito è relativamente complesso.
principio di funzionamento
Un alimentatore switching CC è costituito da una parte di ingresso, una parte di conversione dell'alimentazione, una parte di uscita e una parte di controllo. La parte di conversione della potenza è il nucleo dell'alimentatore switching, che esegue il chopping ad alta frequenza su CC instabile e completa la funzione di conversione richiesta per l'uscita. È composto principalmente da un transistor di commutazione e un trasformatore ad alta frequenza. La Figura 1 mostra lo schema e il diagramma schematico equivalente di un alimentatore a commutazione CC, che consiste in un raddrizzatore a onda intera, un tubo di commutazione V, un segnale di eccitazione, un diodo a ruota libera Vp, un induttore di accumulo di energia e un condensatore di filtraggio C. In infatti, la parte centrale di un alimentatore a commutazione CC è un trasformatore CC.
