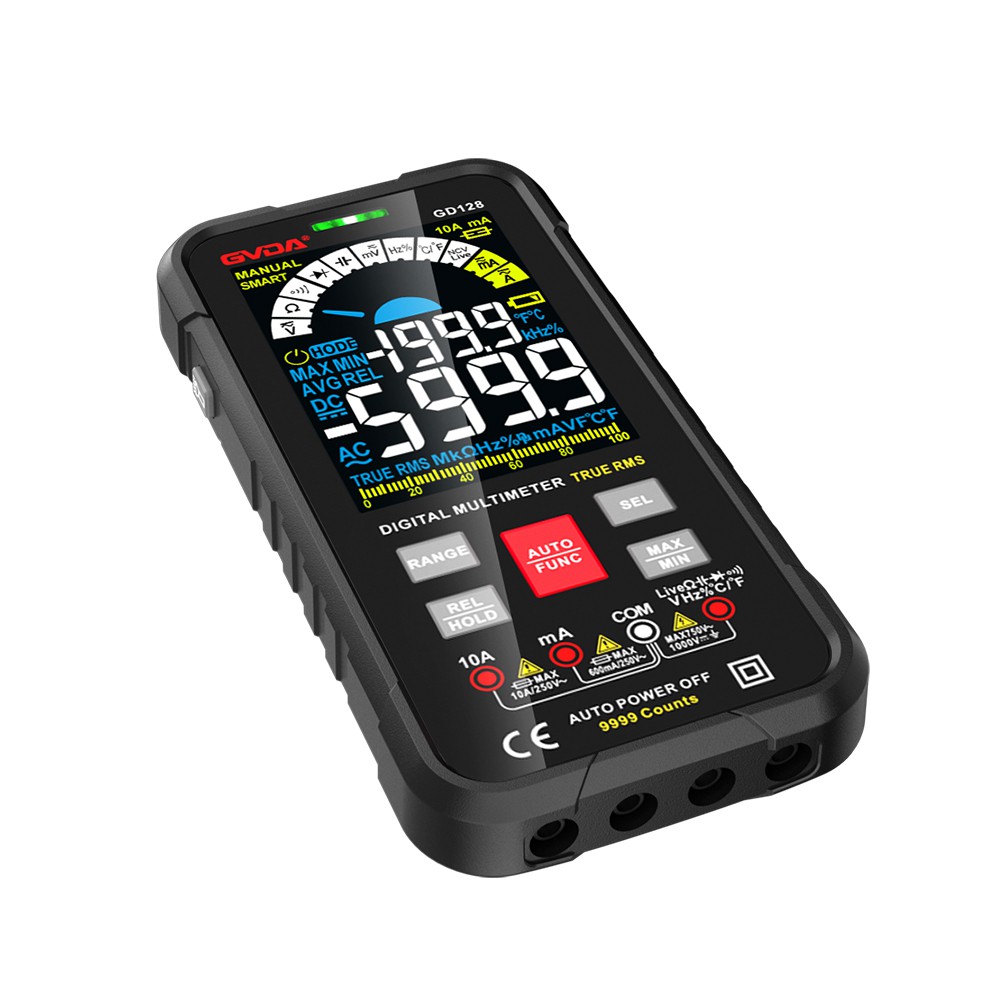

Quali numeri rappresenta il multimetro
1. Misurazione della tensione
1. Misurazione della tensione CC, come batteria, alimentatore Walkman, ecc. Inserire prima il puntale nero nel foro "com" e il puntale rosso nella "V Ω". Selezionare la manopola su un intervallo maggiore del valore stimato (nota: i valori sul quadrante sono l'intervallo massimo, "V-" indica l'intervallo di tensione CC, "V-" indica l'intervallo di tensione CA e "A" è il intervallo di corrente), quindi ruotare Collegare il puntale all'alimentatore o a entrambe le estremità della batteria; mantenere il contatto stabile. Il valore può essere letto direttamente dallo schermo del display, se viene visualizzato come "1.", indica che il campo di misura è troppo piccolo, quindi è necessario aumentare il campo di misura prima di misurare. Se "-" appare sul lato sinistro del valore, significa che la polarità del puntale è opposta a quella dell'alimentazione effettiva. A questo punto, il puntale rosso è collegato al polo negativo.
2. Misurazione della tensione CA. Il jack del puntale è lo stesso della misurazione della tensione CC, ma la manopola deve essere ruotata sull'intervallo richiesto sull'ingranaggio CA "V~". Non c'è differenza tra tensione CA positiva e negativa e il metodo di misurazione è lo stesso di prima. Indipendentemente dalla misurazione della tensione CA o CC, prestare attenzione alla sicurezza personale e non toccare la parte metallica del puntale con le mani.
2. Misurazione della corrente
1. Misura della corrente continua. Per prima cosa inserire il puntale nero nel foro "COM". Se si misura una corrente superiore a 200 mA, inserire il puntale rosso nella presa "10A" e ruotare la manopola su DC "10A"; se si misura una corrente inferiore a 200 mA, inserire il puntale rosso nella presa "200 mA" e ruotare la manopola su un intervallo adeguato entro 200 mA CC. Una volta regolato, è il momento di misurare. Infila il multimetro nel circuito, mantienilo stabile e puoi leggerlo. Se viene visualizzato come "1.", aumentare l'intervallo; se "-" appare sul lato sinistro del valore, significa che la corrente fluisce dal puntale nero al multimetro.
Misura della corrente alternata. Il metodo di misurazione è lo stesso di 1, ma la marcia deve essere impostata sulla marcia CA. Al termine della misurazione corrente, la penna rossa deve essere reinserita nel foro "VΩ". Se dimentichi questo passaggio e misuri direttamente la tensione, haha! Il tuo orologio o alimentatore "salirà in cielo in un filo di fumo" - demolito!
3. Misurazione della resistenza
Inserire i puntali nei fori "COM" e "VΩ", ruotare la manopola sull'intervallo richiesto in "Ω" e collegare i puntali alle parti metalliche su entrambe le estremità della resistenza. Durante la misurazione, puoi toccare la resistenza con le mani, ma non usare le mani contemporaneamente. Contatta entrambe le estremità della resistenza, il che influirà sulla precisione della misurazione: il corpo umano è un conduttore con grande resistenza ma dimensioni finite. Durante la lettura, tenere il puntale e la resistenza in buon contatto; prestare attenzione all'unità: l'unità è "Ω" nell'intervallo "200", "KΩ" nell'intervallo da "2K" a "200K" e l'unità sopra "2M" è "MΩ".
In quarto luogo, la misurazione del diodo
Il multimetro digitale può misurare diodi emettitori di luce, diodi raddrizzatori... Durante la misurazione, la posizione dei puntali è la stessa di quella della misurazione della tensione, ruotare la manopola su -||-- (il segno non essere disegnato); utilizzare il puntale rosso per collegare il polo positivo del diodo e il puntale nero al negativo, verrà visualizzata la caduta di tensione diretta del diodo. La caduta di tensione del diodo Schottky è di circa 0.2V, quella dei normali raddrizzatori al silicio (serie 1N4{000, 1N5400, ecc.) è di circa 0.7V e quella dei diodi emettitori di luce è circa 1.8-2.3V. Sostituire i puntali, se il display mostra "1.", è normale, perché la resistenza inversa del diodo è molto grande, altrimenti il tubo è rotto.
Per il multimetro a puntatore, il puntale rosso è collegato al polo negativo della batteria e il puntale nero è collegato al polo positivo della batteria. Pertanto, quando si utilizza un misuratore a puntatore per misurare il diodo, se la resistenza è piccola, l'estremità del puntale nero è il polo positivo; Un'estremità del puntale è negativa.
Per un multimetro digitale, se la resistenza è piccola, il puntale rosso è positivo; se la resistenza è grande, il puntale nero è positivo.
Cinque, la misura del triodo
L'inserimento dei puntali è lo stesso di cui sopra; il principio è lo stesso di quello di un diodo. Assumiamo prima che il pin A sia la base, colleghiamo il pin con una penna nera e tocchiamo gli altri due pin con la penna rossa; se le due letture sono di circa 0.7V, quindi collegare il pin con una penna rossa, penna nera Toccare gli altri due pin, se entrambi visualizzano 1, quindi il pin A è la base, altrimenti deve essere ripristinato -misurato, e questo tubo è un tubo PNP. Quindi come giudicare il collettore e l'emettitore? Il misuratore digitale non può essere giudicato dall'oscillazione del puntatore come il misuratore del puntatore, quindi cosa devo fare? Possiamo usare l'ingranaggio "hFE" per giudicare: prima cambia l'ingranaggio sull'ingranaggio "hFE", e puoi vedere che c'è una fila di piccoli jack accanto all'ingranaggio, che sono divisi in misurazioni del tubo PNP e NPN. Il tipo di tubo è stato giudicato in precedenza, inserire la base nel foro "b" del tipo di tubo corrispondente e inserire le altre due gambe rispettivamente nei fori "c" ed "e". In questo momento è possibile leggere il valore, ovvero il valore; quindi fissa la base e il resto scambia i due perni; confrontando le due letture, la posizione del perno con lettura maggiore corrisponde alla superficie "c" ed "e".
Mancia: Il metodo sopra può misurare direttamente solo tubi piccoli come la serie 9000. Se si desidera misurare tubi di grandi dimensioni, è possibile utilizzare il metodo di cablaggio, ovvero utilizzare fili piccoli per far uscire i tre pin. Questo è molto più conveniente.
6. Misurazione del tubo ad effetto di campo MOS
Il canale N ha le serie domestiche 3D01, 4D01 e 3SK di Nissan. Determinazione del polo G (gate): utilizzare il file diodo del multimetro. Se la caduta di tensione positiva e negativa tra un pin e gli altri due pin è maggiore di 2 V, verrà visualizzato "1" e questo pin è la griglia G. Quindi scambiare i puntali per misurare gli altri due piedi. Nel caso della piccola caduta di tensione, il puntale nero è collegato al polo D (drain) e il puntale rosso è collegato al polo S (sorgente).
