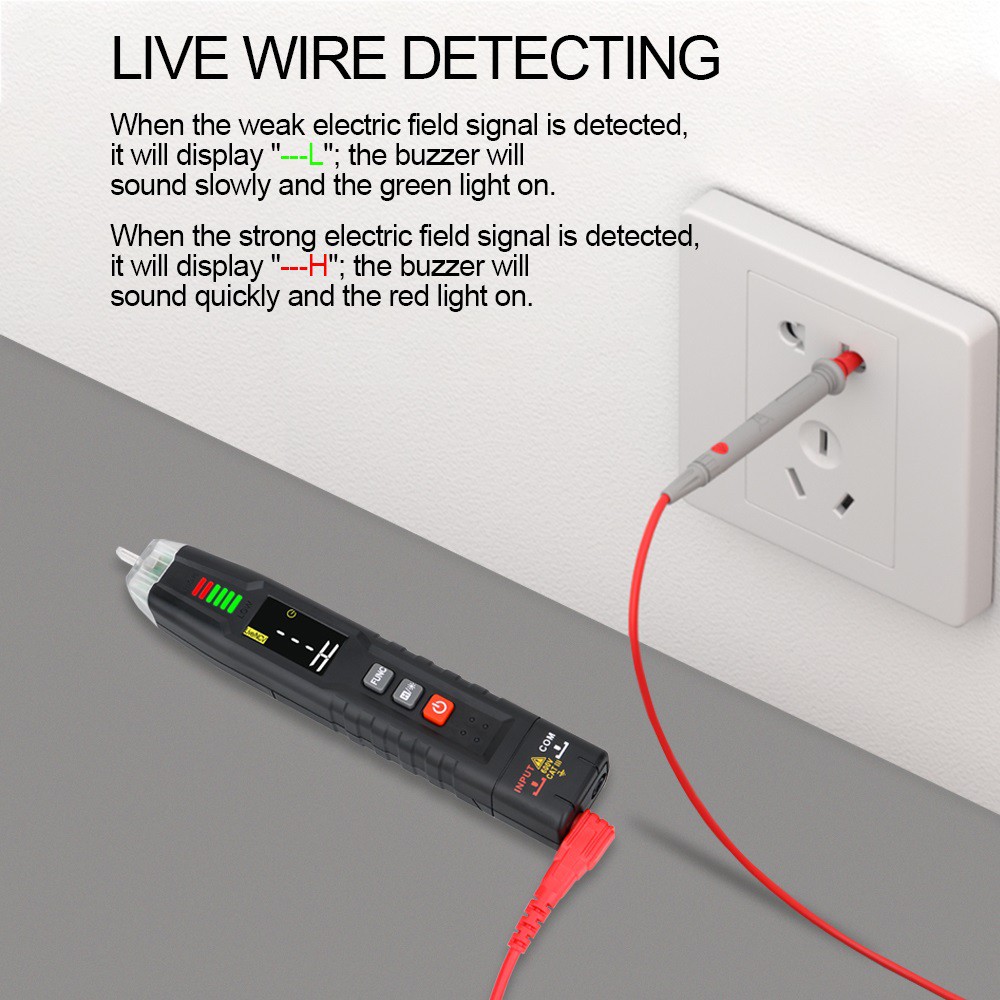

Qual è lo scopo di un multimetro digitale a doppia impedenza?
Ø Gli strumenti di risoluzione dei problemi più vecchi, come multimetri analogici e tester per solenoidi, in genere hanno circuiti di ingresso a bassa impedenza di 10 kilohm o meno. Sebbene questi strumenti non possano essere ingannati dalle false tensioni, dovrebbero essere utilizzati solo per testare circuiti di alimentazione o altri circuiti in cui la bassa impedenza non influisce o altera le prestazioni del circuito.
Ø Miglior utilizzo di due funzioni Utilizzando misuratori a doppia impedenza, i tecnici possono risolvere con precisione i problemi di circuiti elettronici o di controllo sensibili e circuiti che potrebbero contenere false tensioni e possono determinare in modo più affidabile se la tensione è presente sul circuito. Sul multimetro digitale Fluke serie 11X, le posizioni degli interruttori Vca e Vcc del misuratore sono generalmente nella posizione ad alta impedenza. Utilizzare queste posizioni dell'interruttore per la maggior parte delle attività di risoluzione dei problemi, in particolare su carichi elettronici sensibili.
Cos'è la falsa tensione? Dove appaiono?
Ø Tensioni spurie derivano da circuiti energizzati e conduttori non energizzati che si trovano in stretta prossimità tra loro (come nello stesso condotto o canalina). Questa condizione può creare un condensatore che crea un accoppiamento capacitivo tra il filo energizzato e il filo adiacente non utilizzato.
Ø Quando il cavo del multimetro viene posizionato tra il circuito aperto e il conduttore neutro, si forma effettivamente un circuito completo attraverso l'ingresso del multimetro. La capacità tra il conduttore caldo collegato e il conduttore flottante si combina con l'impedenza di ingresso del multimetro per formare un partitore di tensione. Il multimetro quindi misura e visualizza il valore di tensione risultante. La maggior parte dei multimetri digitali oggi hanno un'impedenza di ingresso sufficientemente elevata da mostrare questa tensione accoppiata capacitivamente (dando così la falsa impressione che il conduttore sia carico). Ciò che effettivamente misura il multimetro è la tensione accoppiata al conduttore disconnesso. Ma a volte queste tensioni possono raggiungere l'8085% della tensione "cablata". Se non vengono identificate come tensioni spurie, verranno spesi ulteriore tempo, impegno e denaro per la risoluzione dei problemi del circuito.
Ø I luoghi più comuni in cui si riscontrano false tensioni sono fusibili bruciati nei quadri elettrici, cavi o fili non utilizzati in condotti esistenti, in circuiti derivati da 1 V o su schede che utilizzano circuiti di controllo da 1 V per controllare linee di assemblaggio o funzioni di trasporto. Un filo di terra o neutro scollegato nella scatola. Una certa quantità di falsa tensione può accoppiarsi dal lato sotto tensione di un fusibile bruciato al lato aperto. Quando costruiscono una struttura o costruiscono ed eseguono cablaggi elettrici, gli elettricisti spesso inseriscono cavi aggiuntivi attraverso i condotti per un uso futuro. Questi cavi vengono generalmente lasciati scollegati fino all'uso, ma può verificarsi un accoppiamento capacitivo. Per i circuiti di controllo, la posizione del circuito è spesso adiacente a linee di controllo non utilizzate, creando così una falsa tensione.
