Qual è la differenza tra alimentatore DC lineare e alimentatore switching?
Per quanto riguarda la struttura del circuito, che si tratti di un alimentatore lineare o di un alimentatore switching dipende dalla situazione specifica e dovrebbe essere adottato in modo ragionevole. Questi due circuiti sono ampiamente utilizzati in patria e all'estero e ciascuno ha le proprie caratteristiche. L'alimentatore lineare è ampiamente utilizzato per la sua alta precisione e prestazioni superiori. L'alimentatore a commutazione è stato ampiamente utilizzato in molte situazioni in cui la tensione e la corrente di uscita sono relativamente stabili, poiché consente di risparmiare l'ingombrante trasformatore di frequenza di rete e di ridurne il volume e il peso a vari livelli.
alimentazione lineare
Il circuito principale dell'alimentazione lineare è il seguente:
Vale a dire, solo una parte della potenza commerciale ~220V viene aggiunta al primario del trasformatore principale dopo essere stata controllata dall'SCR. Quando la tensione di uscita Uo è maggiore, l'angolo di conduzione del tiristore è maggiore e la maggior parte della tensione di rete viene "lasciata andare" dal tiristore (come mostrato nella figura sopra), quindi la tensione applicata al primario del trasformatore , cioè Ui, è più alto, il che ovviamente porta a una tensione di uscita più elevata dopo la rettifica e il filtraggio.
Tuttavia, quando la tensione di uscita Uo è molto bassa, l'angolo di conduzione del tiristore è molto piccolo e la maggior parte della tensione di rete viene "bloccata" dal tiristore (come mostrato nella figura seguente), quindi viene trasmessa solo una tensione molto bassa. aggiunto al primario del trasformatore, cioè l'Ui è molto basso, che ovviamente è molto basso dopo il raddrizzamento e il filtraggio.

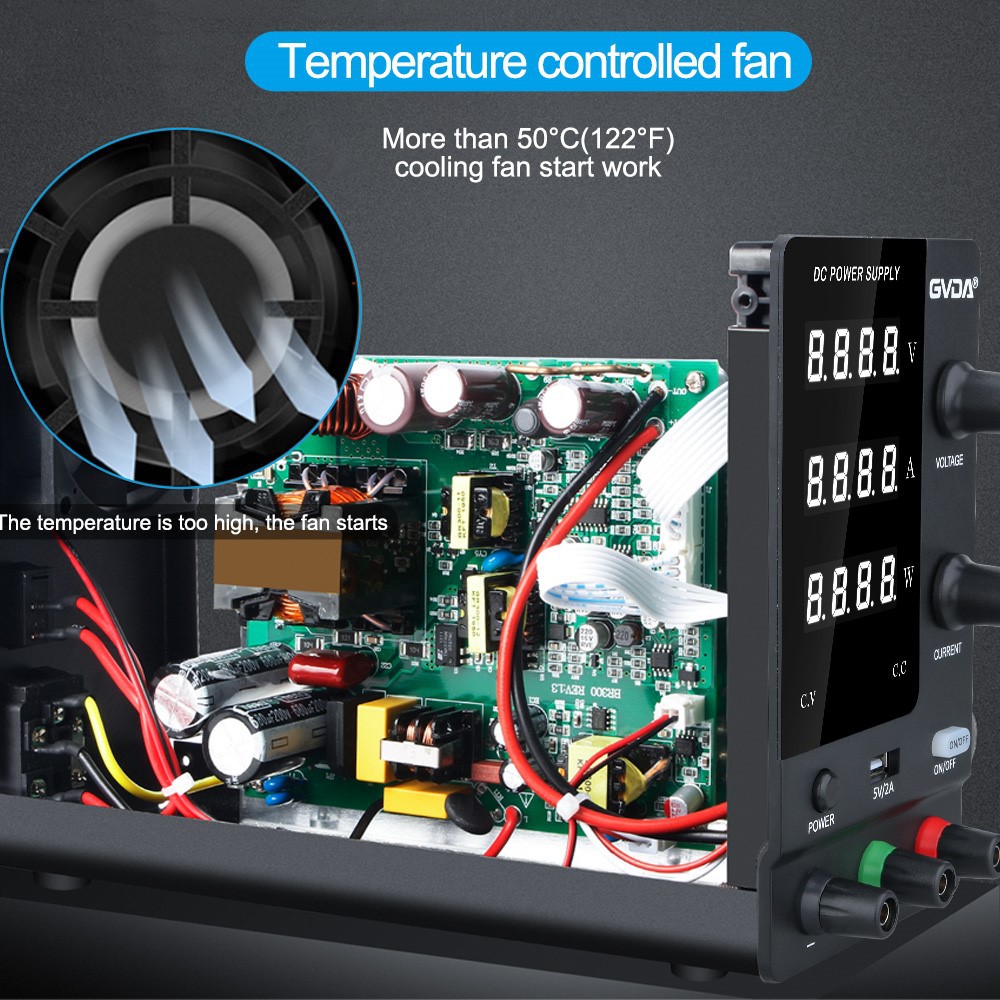

Allo stato attuale, tutti i tipi di chip integrati PWM utilizzati per realizzare alimentatori a commutazione sono progettati principalmente dal punto di vista di un intervallo di variazione della tensione di uscita ridotto e di una corrente di uscita relativamente stabile.
Ma il cosiddetto chip PWM è una sorta di modulatore di larghezza di impulso. Quando la tensione di uscita è elevata e la corrente di uscita è elevata, il tubo di commutazione all'interno dell'alimentatore ha un tempo di attivazione lungo e un tempo di inattività breve:
Se la tensione e la corrente di uscita continuano a diminuire, è necessario che l'impulso di controllo continui a restringersi, ma il circuito PWM non può più soddisfarlo. In questo momento, il circuito diventa intermittente, come segue:
Gli impulsi sono intermittenti, intermittenti, verrà emesso rumore nell'alimentatore, l'ondulazione aumenterà e le prestazioni elettriche peggioreranno. La cosiddetta "instabilità di fascia bassa" è in realtà diventata un prodotto non conforme. Per risolvere questo problema, la nostra azienda adotta nuove misure tecniche per risolverlo al meglio (non dettagliate).
Confronto tra alimentatore lineare e alimentatore switching
1. L'alimentatore lineare ha una buona precisione (1-3 ordini di grandezza migliore rispetto all'alimentatore a commutazione), piccola ondulazione, buona velocità di regolazione e piccole interferenze esterne ed è adatto a molte occasioni.
2. Il dispositivo di alimentazione dell'alimentatore lineare funziona in stato lineare, quindi la perdita è superiore a quella dell'alimentatore switching e l'efficienza dell'alimentatore switching è migliore.
3. La dimensione dell'alimentatore a commutazione è inferiore a quella dell'alimentatore lineare, ma l'alimentatore a commutazione presenta i problemi di inquinamento della rete elettrica e interferenze da radiazioni.
4. L'alimentatore switching non è adatto per l'avvio continuo a tensione zero quando si emettono alta tensione e corrente elevata.
Adatta l'occasione, ma è adatto per un'uscita fissa o per un'uscita relativamente fissa dove non vi è un grande requisito di interferenze da radiazioni.
5. La manutenzione dell'alimentatore lineare è relativamente facile. Tuttavia, la manutenzione dell'alimentatore switching è difficile a causa dei suoi componenti densi. Inoltre, poiché il circuito è completamente diverso dall'alimentatore lineare, la qualità tecnica del personale di manutenzione è elevata e lo stato di funzionamento di ciascun punto del circuito può essere osservato solo con un oscilloscopio.
