Quali sono i parametri tecnici e i metodi di misurazione del multimetro digitale

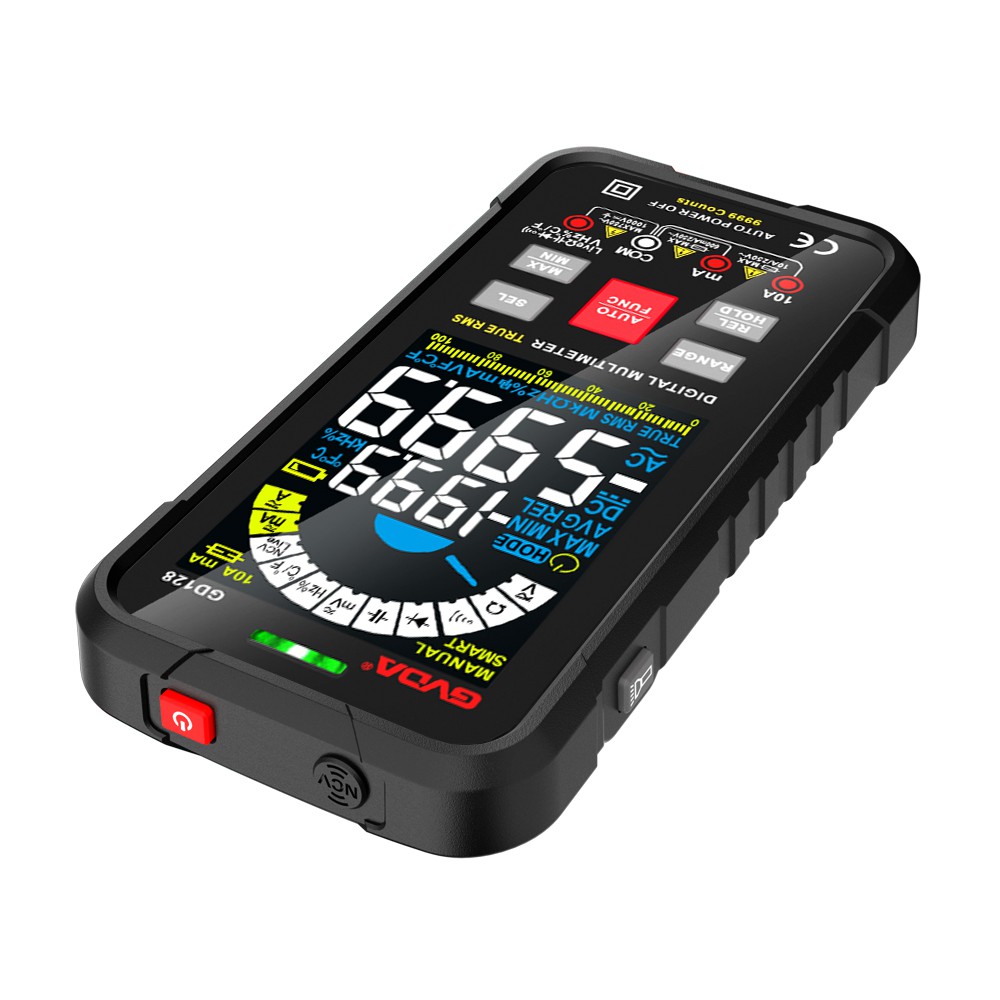

1. Risoluzione, conteggio parole e bit
La risoluzione si riferisce alla capacità del multimetro di distinguere piccoli segnali durante la misurazione. Conoscere la risoluzione del multimetro consente di determinare se può osservare piccoli cambiamenti nel segnale misurato. Ad esempio, se un multimetro digitale ha una risoluzione di 1 mV sulla gamma 4 V, significa che può vedere un cambiamento di 1 mV (1/1000 di V) durante la lettura di 1 V.
Se dovessi misurare lunghezze fino a un minimo di 1/4 di pollice (o 1 mm), non compreresti un righello con una scala minima di 1 pollice (o 1 cm). Un termometro che misura solo gradi interi non è molto utile se la temperatura normale è di 98,6 gradi Fahrenheit. Hai bisogno di un termometro con una risoluzione di 0.1 gradi.
Le parole "bit" e "parole" sono usate per descrivere la risoluzione di un multimetro. Possono essere raggruppati in base al numero di parole o cifre visualizzate dal DMM.
Un multimetro a 3½ cifre visualizza tre cifre intere (da 0 a 9) e una "mezza cifra" (visualizza solo un "1" o lo lascia vuoto). Un multimetro a 3½ cifre ha una risoluzione del display fino a 1.999 conteggi. Un multimetro a 4½ cifre ha una risoluzione del display fino a 19.999 conteggi. Rispetto ai "bit", l'utilizzo di "parole" può descrivere più accuratamente la risoluzione del multimetro. Gli odierni multimetri a 3 cifre e mezzo possono avere risoluzioni fino a 3.200, 4,000 o 6,000 conteggi.
Per alcune misurazioni, un multimetro con conteggio 3,200 fornisce una risoluzione migliore. Ad esempio, se stai misurando 200 V o più, un multimetro a 1999-cifra non può misurare 0,1 V. E un multimetro da 3.200 M può visualizzare fino a 0,1 V durante la misurazione di tensioni fino a 320 V. Questa risoluzione è la stessa di un più costoso multimetro da 20,000 fino a quando la tensione non supera i 320 V.
2. Precisione
La precisione è l'errore massimo consentito in condizioni operative specificate. In altre parole, la precisione indica quanto è vicino il valore misurato visualizzato dal multimetro digitale al valore effettivo del segnale misurato.
La precisione di un multimetro digitale è generalmente espressa come percentuale della lettura. Una precisione dell'1% della lettura significa che se la lettura visualizzata è 100 V, il valore effettivo della tensione potrebbe essere compreso tra 99 V e 101 V.
Le specifiche possono anche includere un intervallo di bit aggiunto alla specifica di precisione di base. L'intervallo rappresenta il numero di parole di cui può variare la cifra più a destra del valore visualizzato. Pertanto, la precisione nell'esempio precedente può essere espressa come "±(1 percento più 2)". Pertanto, se il display indica 100V, il valore effettivo della tensione sarà compreso tra 98,8V e 101,2V.
I parametri di un multimetro analogico sono determinati dall'errore di fondo scala, non dalla percentuale della lettura visualizzata. La precisione tipica per i multimetri analogici è ±2% o ±3% del fondo scala. A 1/10 fondo scala, la precisione passa al 20 percento o al 30 percento della lettura. La precisione di base tipica di un multimetro digitale si basa su ±(0,7 percento più 1) a ±(0,1 percento più 1) della lettura o migliore.
3. Legge di Ohm
La tensione, la corrente e la resistenza di qualsiasi circuito possono essere calcolate utilizzando la legge di Ohm, che afferma che "la tensione è uguale alla corrente per la resistenza" (vedi Figura 1). Pertanto, se sono noti due valori in questa formula, è possibile trovare il terzo valore.
I multimetri digitali utilizzano la legge di Ohm per misurare e visualizzare direttamente resistenza, corrente o tensione. Di seguito viene descritto come utilizzare un multimetro digitale per misurare facilmente i parametri richiesti.
4. Display digitale e analogico
Il display digitale ha un'elevata precisione e risoluzione, mostrando tre o più cifre per ogni misurazione.
La visualizzazione dell'ago analogico è meno accurata e ha una risoluzione effettiva inferiore perché è necessario stimare il valore tra due segni di graduazione.
Un grafico a barre mostra i cambiamenti e le tendenze del segnale come un ago analogico, ma è più resistente e meno soggetto a danni.
