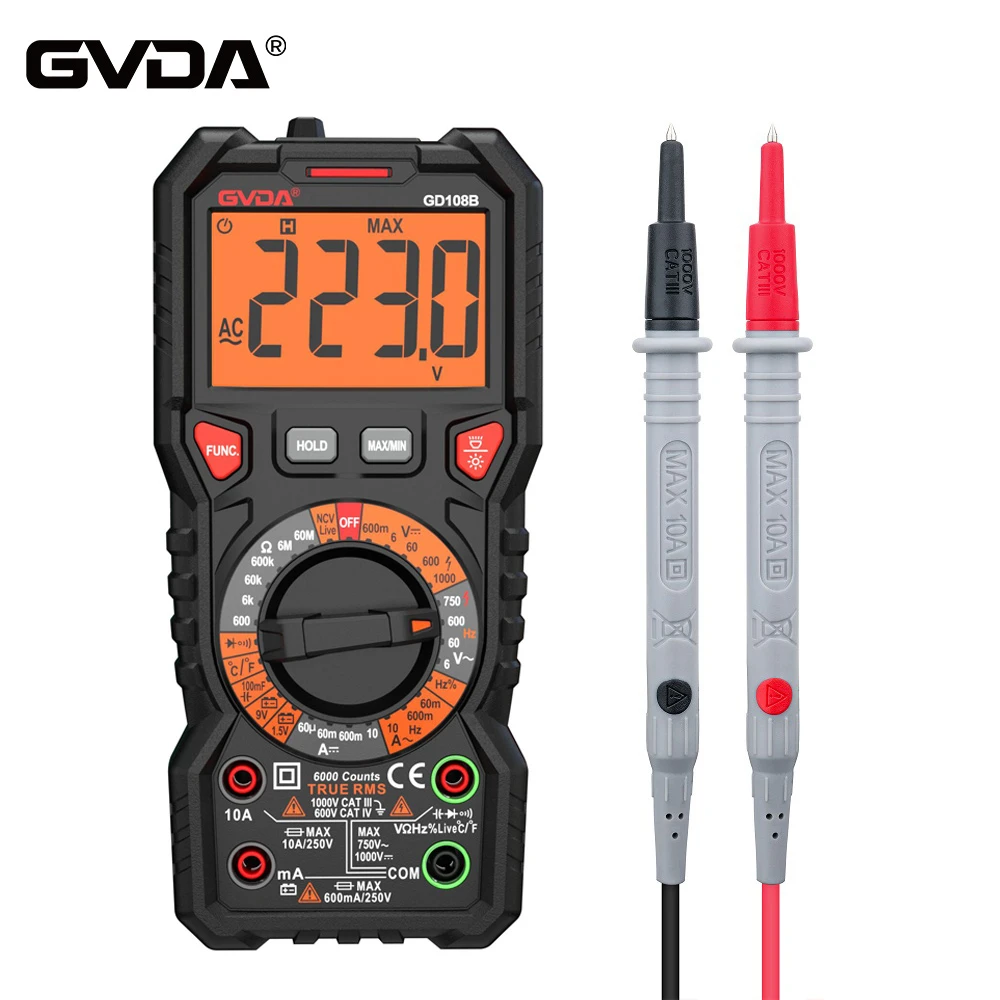

Quali sono le capacità di riparazione del multimetro digitale
1. Se tutti gli ingranaggi non funzionano, concentrati sul controllo del circuito di alimentazione e del circuito del convertitore A/D. Quando si controlla la parte di alimentazione, è possibile rimuovere la batteria laminata, premere l'interruttore di alimentazione, collegare il puntale positivo al negativo dell'alimentazione del misuratore in prova e il puntale negativo all'alimentazione positiva (per digitale multimetri) e passare alla posizione di misurazione del diodo. Se la tensione diretta del diodo è più alta, significa che la parte di alimentazione è buona. Se la deviazione è grande, significa che c'è un problema con la parte di alimentazione. Se c'è un circuito aperto, concentrati sul controllo dell'interruttore di alimentazione e dei cavi della batteria. In caso di cortocircuito, è necessario utilizzare il metodo del circuito aperto per scollegare gradualmente i componenti che utilizzano l'alimentazione e concentrarsi sul controllo dell'amplificatore operazionale, del timer e del convertitore A/D. In caso di cortocircuito, generalmente più di un componente integrato è danneggiato. Il controllo del convertitore A/D può essere eseguito contemporaneamente al misuratore di base, che è equivalente alla testa del misuratore CC del multimetro analogico. Il metodo di controllo specifico:
(1) L'intervallo del misuratore in prova è impostato sul livello più basso di tensione CC;
(2) Misurare se la tensione di lavoro del convertitore A/D è normale. In base al modello di convertitore A/D utilizzato nella tabella, corrispondente a V plus pin e pin COM, se il valore misurato è coerente con il suo valore tipico.
(3) Misurare la tensione di riferimento del convertitore A/D. La tensione di riferimento del multimetro digitale comunemente usato è generalmente 100 mV o 1 V, ovvero misura la tensione CC tra VREF plus e COM. Se si discosta da 100 mV o 1 V, è possibile utilizzare un potenziometro esterno Effettuare le regolazioni.
(4) Controllare il numero del display il cui ingresso è zero, cortocircuitare il terminale positivo IN plus e il terminale negativo IN- del convertitore A/D, in modo che la tensione di ingresso Vin=0 e lo strumento visualizzi " 00.0 o "00.00.
(5) Controllare i colpi di piena luminosità del display. Cortocircuitare il pin TEST del terminale di test e il terminale di alimentazione positivo V plus , rendere la massa logica ad alto potenziale e tutti i circuiti digitali smettono di funzionare. Poiché la tensione CC viene aggiunta a ogni tratto, tutti i tratti sono luminosi e la tabella di allineamento mostra "1888, e la tabella di allineamento mostra "18888. Se c'è una mancanza di corse, controllare se c'è un cattivo contatto o una disconnessione tra il pin di uscita corrispondente del convertitore A/D e la colla conduttiva (o connessione) e il display.
2. Se c'è un problema con i singoli file, significa che il convertitore A/D e l'alimentatore funzionano normalmente. Poiché i file di tensione e resistenza CC condividono un insieme di resistori divisori di tensione; Le correnti CA e CC condividono uno shunt; La tensione CA e la corrente CA condividono una serie di convertitori CA/CC; altri come Cx, HFE, F, ecc. sono composti da diversi convertitori indipendenti. Comprendi la relazione tra loro e quindi, in base allo schema di alimentazione, è facile trovare la posizione del guasto. Se la misurazione di piccoli segnali è imprecisa o il numero visualizzato salta notevolmente, concentrati sul controllo se il contatto dell'interruttore di portata è buono.
3. Se i dati di misurazione sono instabili e il valore aumenta sempre in modo cumulativo, cortocircuitare il terminale di ingresso del convertitore A/D e i dati visualizzati non sono zero, ciò è generalmente causato dalle scarse prestazioni di 0 Condensatore di riferimento da .1μF. Spero che questo ti aiuti.
