Utilizzo e rilevamento della pinza amperometrica
Di solito, quando si misura la corrente con un normale amperometro, l'amperometro può essere collegato per la misurazione solo dopo che il circuito è stato interrotto e spento, il che è molto problematico e talvolta non è consentito farlo con un normale motore in funzione. In questo momento è molto più conveniente utilizzare l'amperometro a pinza, che può misurare la corrente senza interrompere il circuito. Il principio di funzionamento è il seguente:

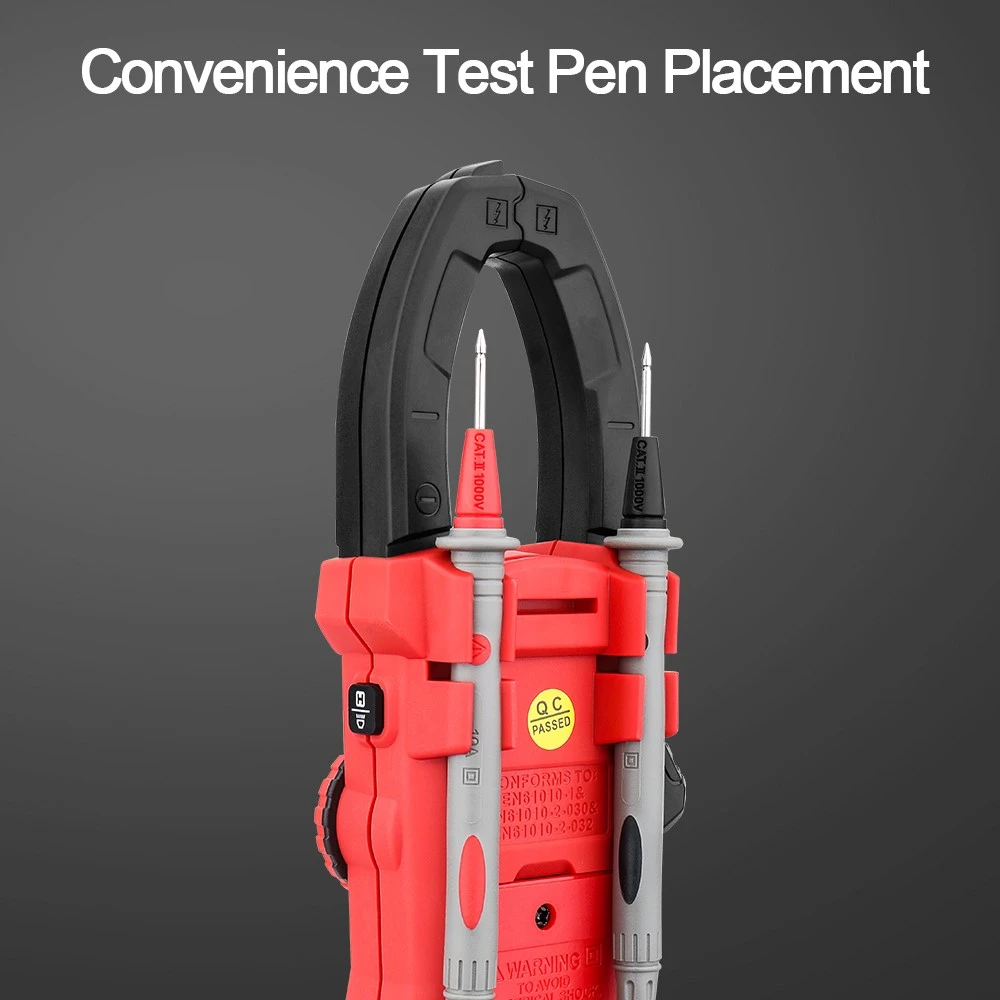

L'amperometro a pinza è composto da trasformatore di corrente e amperometro. Il nucleo in ferro del trasformatore di corrente può essere aperto quando si stringe la chiave; Il filo attraverso il quale passa la corrente misurata può passare attraverso lo spazio aperto del nucleo di ferro senza interromperlo. Quando si rilascia la chiave, il nucleo di ferro si chiude. Il filo del circuito testato che passa attraverso il nucleo di ferro diventa la bobina primaria del trasformatore di corrente, dove la corrente viene indotta nella bobina secondaria attraverso la corrente. Pertanto, l'amperometro collegato alla bobina secondaria avrà l'indicazione ----- che misura la corrente della linea in prova. La pinza amperometrica può essere modificata in intervalli diversi spostando le marce dell'interruttore. Tuttavia, non è consentito utilizzare la potenza durante il cambio di marcia. La precisione degli orologi a pinza generalmente non è elevata e varia solitamente da 2,5 a 5 livelli. Per facilità d'uso, nel misuratore sono presenti anche interruttori di conversione con gamme diverse per misurare diversi livelli di corrente e tensione.
Metodo di utilizzo
Quando si utilizza un amperometro a pinza per rilevare la corrente, è necessario pinzare uno dei fili testati (fili). Se vengono fissati due fili (paralleli), la corrente non può essere rilevata. Inoltre, quando si utilizza il centro dell'amperometro a pinza (nucleo di ferro) per il rilevamento, l'errore di rilevamento è piccolo. Quando si controlla il consumo energetico degli elettrodomestici, è conveniente utilizzare un separatore di linea. Alcuni separatori di linea possono amplificare la corrente di rilevamento di 10 volte, pertanto la corrente inferiore a 1 A può essere amplificata prima del rilevamento. Quando la pinza amperometrica CC viene utilizzata per rilevare la corrente CC (DCA), se la direzione del flusso di corrente è opposta, verrà visualizzato un numero negativo. Questa funzione può essere utilizzata per rilevare se la batteria del veicolo è in carica o scarica
Rilevazione del vero valore efficace (RMS)
L'amperometro a pinza in modalità media rileva il valore medio dell'onda sinusoidale attraverso il rilevamento CA e visualizza il valore dopo 1,11 volte l'amplificazione (onda sinusoidale CA) come valore. Forme d'onda e onde disallineamento diverse dalle onde sinusoidali con frequenze di forma d'onda diverse vengono visualizzate anche dopo un'amplificazione di 1,11 volte, il che produrrà errori di indicazione. Pertanto, quando si rilevano forme d'onda e onde oblique diverse dalle onde sinusoidali, selezionare un amperometro a pinza in grado di testare direttamente il vero RMS
Rilevamento delle perdite
Il rilevamento delle perdite è diverso dal normale rilevamento della corrente, in cui due (tipo 2-filo monofase) o tre (tipo 3-filo monofase, tipo 3-filo trifase) devono essere essere fissati insieme. Il filo di terra può anche essere bloccato per il rilevamento. Il metodo di gestione dell'isolamento per rilevare la corrente di dispersione sui circuiti a bassa tensione è diventato il principale mezzo di giudizio. Da quando è stata confermata (la revisione della norma tecnica sulle apparecchiature elettriche nel 1997), la pinza per corrente di dispersione è stata progressivamente utilizzata per il rilevamento in edifici e fabbriche che non possono spegnere
