Il principio di funzionamento della stabilizzazione della tensione dell'alimentatore regolato in serie
Supponiamo che la tensione di uscita UO diminuisca per qualche motivo, ovvero che la tensione dell'emettitore (UT1) E di T1 diminuisca. Poiché UD1 rimane invariato, la tensione della giunzione dell'emettitore (UT1) BE di T1 aumenta, facendo sì che la corrente di base (IT1) B di T1 aumenti, facendo sì che la corrente dell'emettitore di T1 (IT1) E venga amplificata e aumentata di volte. Dalle caratteristiche di carico del transistor, si può vedere che in questo momento T1 conduce più completamente e la caduta di tensione del tubo (UT1) CE diminuirà rapidamente e la tensione di ingresso UI aumenterà. Aggiunto al carico, UO rimbalza rapidamente. Questo processo di aggiustamento può essere rappresentato dal seguente diagramma delle relazioni di cambiamento:
UO↓→(UT1)E↓→Costante UD1→(UT1)BE↑→(IT1)B↑→(IT1)E↑→(UT1)CE↓→UO↑
Quando la tensione di uscita aumenta, l'intero processo di analisi è opposto al cambiamento nel processo di cui sopra. Non lo ripeteremo qui, ma lo esprimeremo semplicemente con il seguente diagramma delle relazioni di cambiamento:
UO↑→(UT1)E↑→costante UD1→(UT1)BE↓→(IT1)B↓→(IT1)E↓→(UT1)CE↑→UO↓
Qui analizzeremo solo il principio di funzionamento della stabilizzazione della tensione quando la tensione di uscita UO è ridotta. In effetti, il principio di funzionamento della stabilizzazione della tensione quando la tensione di ingresso UI viene ridotta è simile a questo. Alla fine, ciò si riflette nella riduzione della tensione di uscita UO, quindi il principio di funzionamento è più o meno lo stesso.
Dal principio di funzionamento del circuito si può vedere che ci sono due chiavi per la stabilizzazione della tensione: in primo luogo, il valore di stabilizzazione della tensione UD1 del tubo regolatore di tensione D1 deve rimanere stabile; in secondo luogo, il tubo di regolazione T1 deve funzionare nella zona di amplificazione e avere buone caratteristiche di funzionamento.

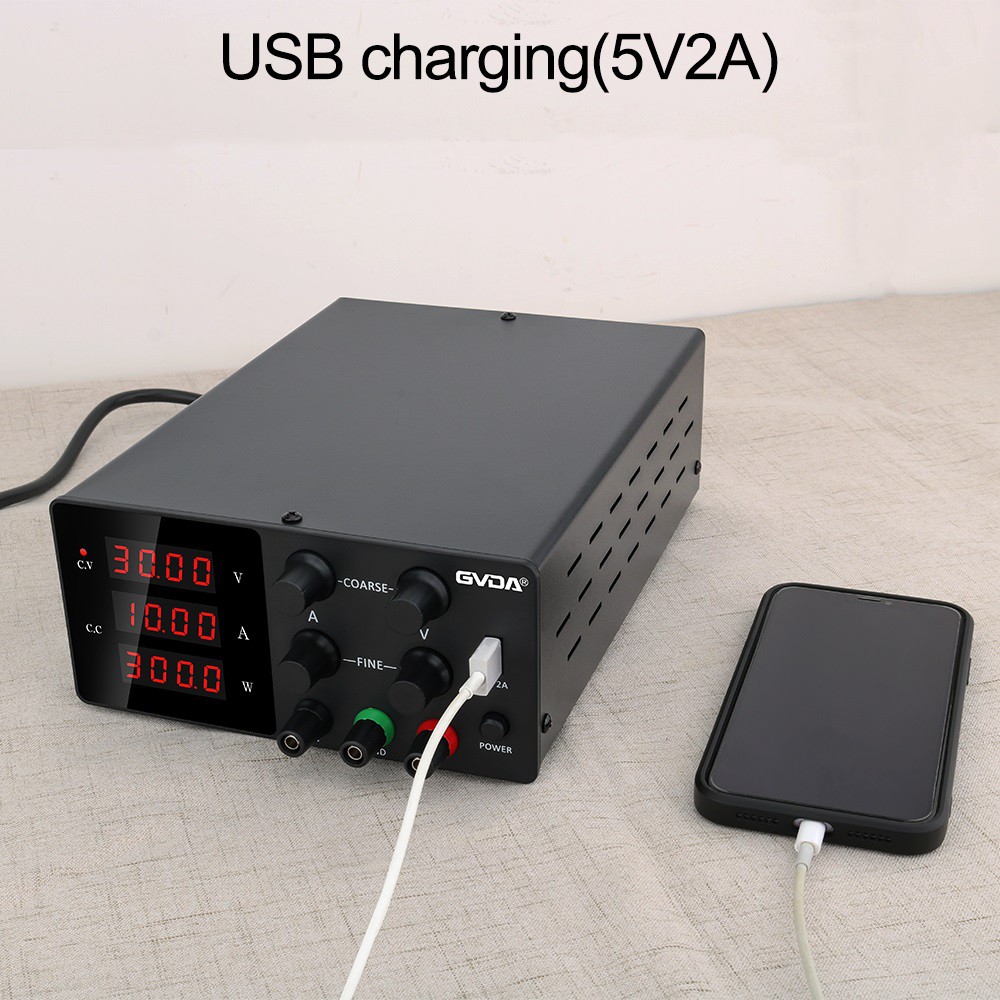

Precauzioni quando si utilizza un alimentatore regolato CC
1. Per evitare interferenze di dispersione magnetica, la distanza tra il regolatore di tensione e l'apparecchiatura utilizzata non deve essere inferiore a 2 metri. Vari dischi magnetici, dischi, schede, ecc. devono essere tenuti a 2 metri di distanza dalla macchina per evitare magnetizzazioni accidentali.
2. Lo stabilizzatore di tensione generalmente comprende terminali di ingresso (A, B, C), terminali di uscita (a, b, c, n), schermatura e terminali di messa a terra del guscio del nucleo. Questi terminali sono stati collegati correttamente al sistema di stabilizzazione della tensione.
3. Se lo squilibrio del carico supera il 20%, collegare un carico resistivo in parallelo a una fase del carico leggero per bilanciarlo. Allo stesso modo, se lo squilibrio della tensione di linea all'estremità di ingresso supera il 10%, ciò influenzerà anche le prestazioni di stabilizzazione della tensione della macchina. , in questo momento, dovrebbe essere installato anche un regolatore di tensione monofase all'estremità di ingresso per garantire che la tensione di linea all'estremità di ingresso sia sostanzialmente bilanciata. Il bilanciamento tra la tensione di ingresso e il carico non supera l'intervallo sopra indicato e lo squilibrio della tensione di linea in uscita è inferiore o uguale al 5%.
4. Quando si verifica un cortocircuito nell'apparecchiatura di carico, l'utente deve spegnere la macchina per l'ispezione e quindi riaccenderla dopo aver eliminato il guasto da cortocircuito.
5. Quando l'orario di lavoro continuo è lungo, la macchina avrà un certo aumento di temperatura e il valore indicato scenderà leggermente, leggermente inferiore al valore di tensione effettivo.
6. Dovrebbe essere collocato in un luogo con una buona ventilazione. Se le condizioni di ventilazione sono scarse, installare una ventola di ventilazione all'interno.
