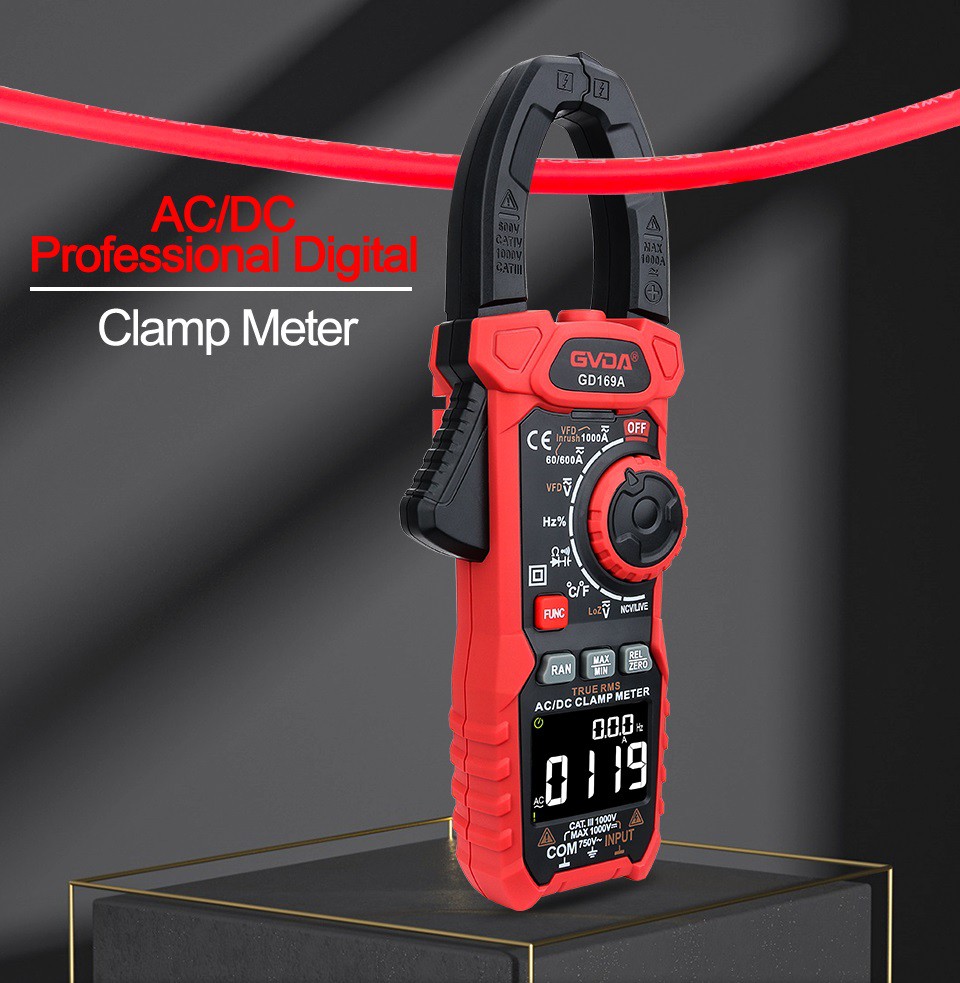

La pinza amperometrica viene solitamente utilizzata come amperometro CA e sulla testina del misuratore è presente una pinza a pinza. Quando si misura la corrente, la pinza amperometrica non ha bisogno di essere collegata al circuito da misurare, basta far passare il filo di alimentazione (uno solo) attraverso la ganascia, La misura della corrente può essere eseguita direttamente.
È composto principalmente da testa del morsetto, grilletto della testa del morsetto, pulsante di blocco, manopola delle funzioni, schermo LCD, jack per penna di prova, penne di prova rosse e nere e altre parti. La testa del morsetto viene utilizzata per bloccare il filo per misurare la corrente e il puntale rosso e il puntale nero vengono utilizzati principalmente per collegare la pinza amperometrica per misurare la resistenza e la tensione.
La testa del morsetto viene utilizzata principalmente per bloccare il filo in prova durante la misurazione della corrente CA e utilizzare il principio del trasformatore di corrente per indurre la corrente del filo.
Il grilletto delle pinze viene utilizzato principalmente per aprire e chiudere le pinze. Quando vengono premuti, le pinze vengono aperte e quando vengono rilasciate, le pinze vengono chiuse.
Il pulsante Hold viene utilizzato principalmente per conservare i dati misurati durante il test del circuito elettronico, in modo da facilitare la lettura dei dati registrati.
La manopola delle funzioni è rivolta principalmente alla funzione multiuso della pinza amperometrica e imposta l'intervallo corrispondente per diversi rilevamenti.
Lo schermo LCD viene utilizzato principalmente per visualizzare informazioni come dati di rilevamento, unità di dati, intervallo di selezione e così via.
Il jack del cavo di prova viene utilizzato principalmente per collegare la spina del cavo di prova e gli accessori per il test di isolamento. Il puntale rosso è collegato al jack VΩ e il puntale nero è collegato al terminale di terra.
L'amperometro AC a pinza è essenzialmente composto da un trasformatore di corrente e da uno strumento raddrizzatore. Il filo che trasporta corrente da misurare è equivalente all'avvolgimento primario del trasformatore di corrente e l'avvolgimento secondario del trasformatore di corrente si trova sul nucleo di ferro. , l'avvolgimento secondario è collegato allo strumento del sistema raddrizzatore. Secondo un certo rapporto proporzionale tra gli avvolgimenti primari e secondari del trasformatore di corrente, lo strumento del sistema raddrizzatore può visualizzare il valore corrente della linea misurata.
Il misuratore AC/DC a pinza è uno strumento di sistema elettromagnetico. Il filo che trasporta la corrente misurato posto nella mascella viene utilizzato come bobina di eccitazione. Il flusso magnetico forma un anello nel nucleo di ferro. Il meccanismo di misurazione elettromagnetico si trova al centro della fessura del nucleo di ferro. Deviazione per ottenere una lettura. Poiché la deflessione non è influenzata dalla corrente di misura, è possibile misurare correnti CA e CC.
