Il rilevatore di gas combustibile è costituito da due parti: rilevamento e rilevamento
Ci sono molti gas infiammabili nella nostra vita, come idrogeno, monossido di carbonio, metano, etano, propano, butano, etilene, propilene, butene, acetilene, propino, butino, idrogeno solforato, fosfina, ecc... e molti gas infiammabili essi stessi sono gas tossici e nocivi, come CO, H2S, Cl2 e così via.
I gas combustibili sono presenti in molte industrie. Una volta che questi gas infiammabili superano una certa concentrazione, possono verificarsi incidenti su larga scala come esplosioni o incendi. Pertanto, il loro rilevamento è molto importante.

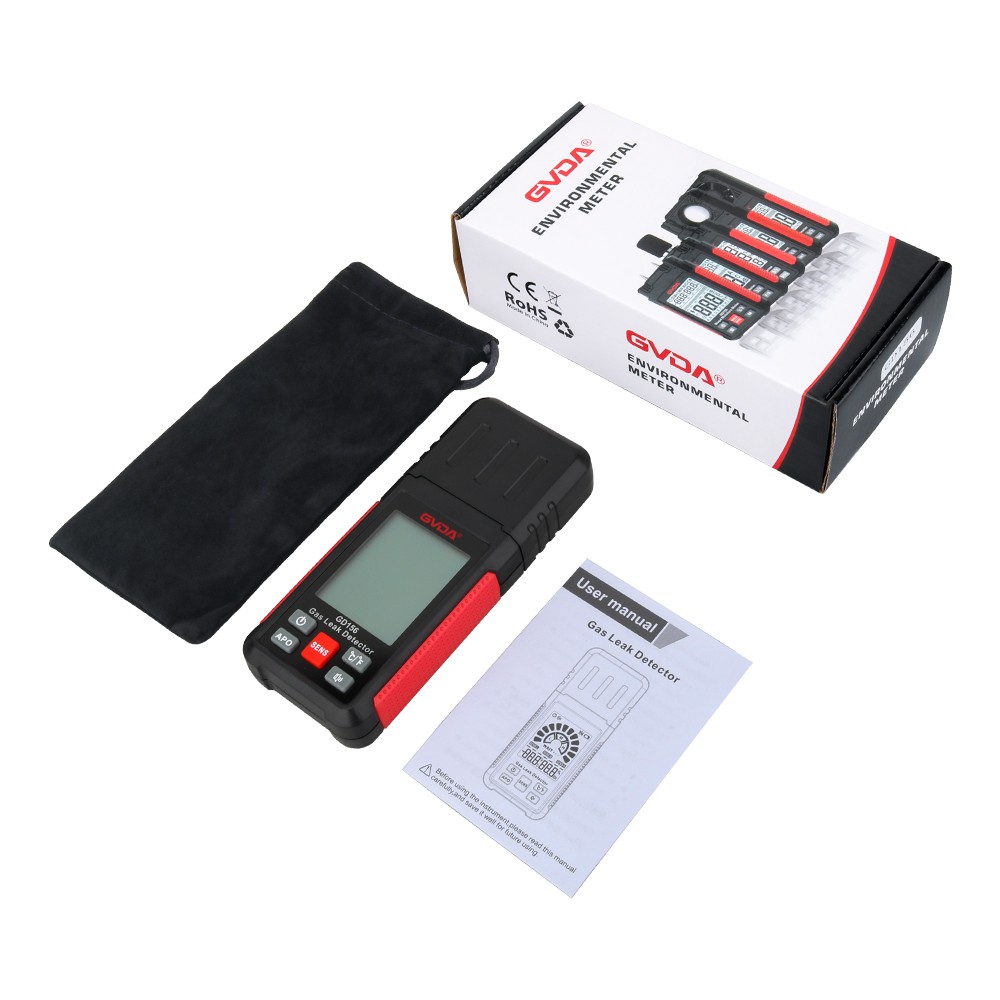

Il rilevatore di gas infiammabili è un dispositivo installato e utilizzato in edifici industriali e civili che risponde a gas infiammabili singoli o multipli. È diviso in due parti: rilevamento e rilevamento. La parte di rilevamento è suddivisa in due categorie in base al tipo di sensore: tipo a combustione catalitica e tipo a semiconduttore.
1. Il sensore di gas combustibile di tipo a combustione catalitica utilizza la variazione di resistenza del filo di platino in metallo refrattario dopo il riscaldamento per misurare la concentrazione di gas combustibile.
Quando il gas infiammabile entra nel rivelatore, provoca una reazione di ossidazione (combustione senza fiamma) sulla superficie del filo di platino e il calore generato aumenta la temperatura del filo di platino. Dopo che la temperatura cambia, cambia anche il valore di resistenza del filo di platino e il rilevatore Il valore di concentrazione del gas di prova viene determinato raccogliendo il tasso di variazione del valore di resistenza del filo di platino.
2. Il sensore di gas combustibile a semiconduttore utilizza la variazione della resistenza superficiale del semiconduttore per misurare la concentrazione di gas combustibile.
Quando il gas combustibile viene a contatto con la superficie del semiconduttore e viene adsorbito, le molecole adsorbite si diffondono liberamente sulla superficie dell'oggetto, in modo che la resistenza del semiconduttore cambi e il rilevatore determini la concentrazione del gas combustibile in base al cambiamento di il valore di resistenza del semiconduttore.
Il principio della parte di rilevamento del rilevatore di gas combustibile è che il sensore dello strumento utilizza un elemento di rilevamento, un resistore fisso e un potenziometro di regolazione zero per formare un ponte di rilevamento. Il circuito a ponte utilizza filo di platino come elemento catalitico portante. Dopo l'elettrificazione, la temperatura del filo di platino sale alla temperatura di esercizio e l'aria raggiunge la superficie dell'elemento per diffusione naturale o pompa di aspirazione.
Quando non c'è gas infiammabile nell'aria, l'uscita del circuito a ponte è zero. Quando l'aria contiene gas infiammabile e si diffonde all'elemento di rilevamento, si verifica una combustione senza fiamma dovuta all'azione catalitica, che aumenta la temperatura dell'elemento di rilevamento e aumenta la resistenza del filo di platino. , il circuito del ponte è sbilanciato, quindi c'è un'uscita del segnale di tensione. L'entità di questa tensione è proporzionale alla concentrazione del gas combustibile. Il segnale viene amplificato e convertito da analogico a digitale e il valore di concentrazione del gas combustibile viene visualizzato attraverso il pannello del display.
