Principio di funzionamento dell'alimentazione regolata AC e DC
introduzione

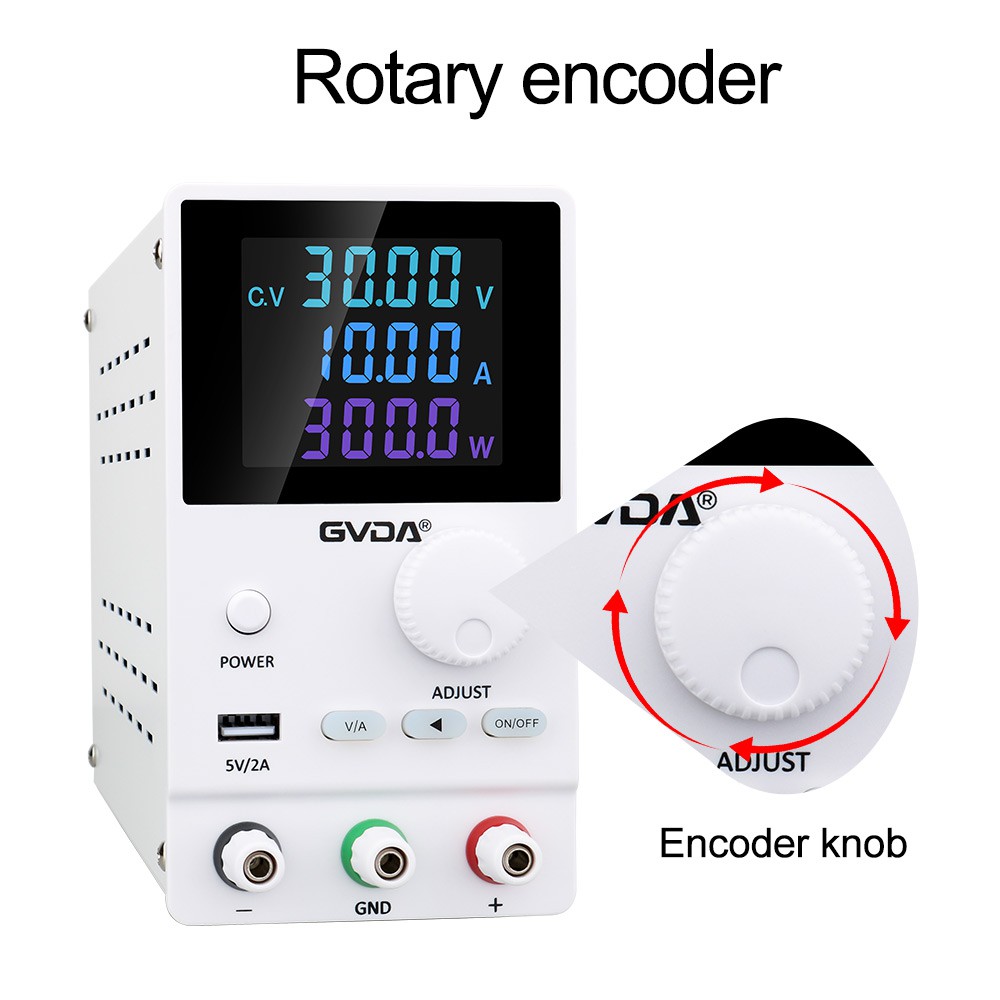

L'alimentatore stabilizzato CA e CC è un alimentatore lineare CC ad alta precisione con tensione e corrente regolabili in continuo e conversione automatica tra tensione e stabilizzazione corrente. La tensione di uscita CC può essere regolata continuamente da 0 volt, stabile e affidabile. La corrente di uscita può essere selezionata arbitrariamente e ha una protezione di limitazione della corrente e una protezione da cortocircuito a lungo termine. Quando l'alimentatore funziona in uno stato di tensione stabile, la parte a corrente costante è il circuito di protezione; quando funziona in uno stato di corrente stazionario, la parte della costante di tensione funge da limitatore di tensione. I due sono reciprocamente protetti per garantire un consumo energetico sicuro e affidabile.
Questa serie di alimentatori regolati AC e DC è divisa in due serie: singola uscita e doppia uscita. L'alimentatore a doppia uscita può emettere diversi valori di tensione e può essere collegato in serie o in parallelo per formare un alimentatore positivo e negativo o per espandere la capacità di corrente di uscita dell'alimentatore. , controllato dall'alimentazione principale quando collegato in parallelo.
L'alimentatore ha anche dimensioni ridotte, buone prestazioni e un bell'aspetto e può essere ampiamente utilizzato nella produzione industriale, nei laboratori universitari, negli istituti di ricerca, nelle poste e telecomunicazioni e nelle apparecchiature di automazione.
principio di funzionamento
L'alimentatore regolato AC/DC è composto da trasformatore step-down, rettifica e filtraggio, circuito di alimentazione di riferimento, circuito di tensione di riferimento, stabilizzazione della tensione, circuito amplificatore di confronto corrente costante, circuito di regolazione e circuito di campionamento corrente costante, ecc. Quando l'uscita la tensione fluttua a causa della variazione della tensione di alimentazione o della corrente di carico, il segnale fluttuante viene confrontato con la tensione di riferimento dal circuito di campionamento di stabilizzazione della tensione e il segnale di errore ottenuto viene amplificato dall'amplificatore di confronto e la tensione di uscita viene regolata su Desiderato punto.
Parametri tecnici
1. Tensione di ingresso: AC220V±10 percento (AC380V±10 percento) 50-60Hz
2. Tensione di uscita: CC0-15V, 0-30V, 0-60V, 0-120V, 0-150V, 0-300V, {{ 7}}V, 0-600V, ecc. (regolatore di tensione a regolazione continua)
3. Corrente di uscita: 1A, 3A, 5A, 10A, 15A, 20A, 30A, 50A, 80A, 100A; (tensione e corrente continuamente regolabili e stabili)
Istruzioni
1. Collegare la spina di alimentazione a AC220V: (per alcuni alimentatori con una corrente di ingresso superiore a 10 A, il cavo di alimentazione all'estremità di ingresso deve essere maneggiato dall'utente in base al sito e il connettore del cavo deve essere adeguatamente crimpato per impedire l'accensione a causa di uno scarso contatto)
2. Accendere l'interruttore di alimentazione;
3. Regolare prima la manopola della tensione di uscita senza carico, osservare la tabella di visualizzazione della tensione di uscita e regolarla sul valore della tensione di utilizzo. Allo stesso tempo, osservare se ci sono fenomeni anomali come rumore anomalo, accensione e odore all'interno della macchina. Quando il test a vuoto è completato e normale, carico accessibile.
Il contatore generalmente configurato da questa macchina è un contatore a 3-cifre o 3.5-cifre.
Per visualizzare accuratamente il valore di uscita, utilizzare uno strumento di misurazione di precisione per la calibrazione.
4. Collegare il polo positivo del carico al terminale di uscita positivo (terminale rosso) e il polo negativo al terminale di uscita negativo (terminale nero). Se l'amperometro supera il valore nominale e l'indicatore di corrente continua è acceso, significa che è stato sovraccaricato o cortocircuitato. Il carico dovrebbe essere regolato per ripristinare lo strumento. normale.
Se viene utilizzato come sorgente di corrente costante, ruotare prima la manopola del regolatore in senso orario fino al massimo e contemporaneamente ruotare la manopola del regolatore in senso antiorario fino al minimo. Quindi collegare il carico, quindi regolare la manopola di regolazione della corrente costante in senso orario per fare in modo che la corrente di uscita raggiunga il valore di corrente costante richiesto. In questo momento, la spia di corrente costante (cc) è accesa.
5. Se utilizzato come alimentatore regolato, la manopola di regolazione della corrente regolata deve essere regolata in senso orario al massimo e il punto di protezione del limite di corrente può essere impostato arbitrariamente in questo momento. Il metodo di impostazione è: accendere l'alimentatore, collegare un carico variabile appropriato e regolare la resistenza del carico per rendere la corrente di uscita uguale al valore corrente del punto di protezione di limitazione della corrente. A questo punto, regolare rispettivamente la manopola di regolazione della corrente costante, in modo che l'indicatore della corrente costante sia in uno stato critico, quindi regolare il potenziometro della corrente, in modo che l'indicatore della corrente costante si spenga. A questo punto, viene impostato il punto di protezione di limitazione corrente. Quando il carico viene applicato o il carico viene avviato, la tensione di uscita diminuisce notevolmente. È possibile che la macchina funzioni in uno stato di limitazione di corrente o che la corrente di carico superi la corrente massima che la macchina può sopportare.
