Ricerca sul metodo di confronto degli errori di autocalibrazione del termometro a infrarossi
1 Principio di misurazione della radiazione del corpo nero e della temperatura a infrarossi
Tutte le temperature superiori allo zero assoluto dell'oggetto inviano costantemente energia di radiazione infrarossa allo spazio circostante. L'entità dell'energia della radiazione infrarossa dell'oggetto e la sua distribuzione per lunghezza d'onda e la sua temperatura superficiale hanno una relazione molto stretta, quindi, attraverso la misurazione dell'energia infrarossa irradiata dall'oggetto stesso, il sistema ottico del termometro nel rilevatore in un segnale elettrico e attraverso la parte visualizzata del termometro a infrarossi della temperatura superficiale dell'oggetto da misurare, sarà in grado di determinare con precisione la temperatura della superficie, che è la radiazione infrarossa basata sulla misurazione oggettiva della temperatura.

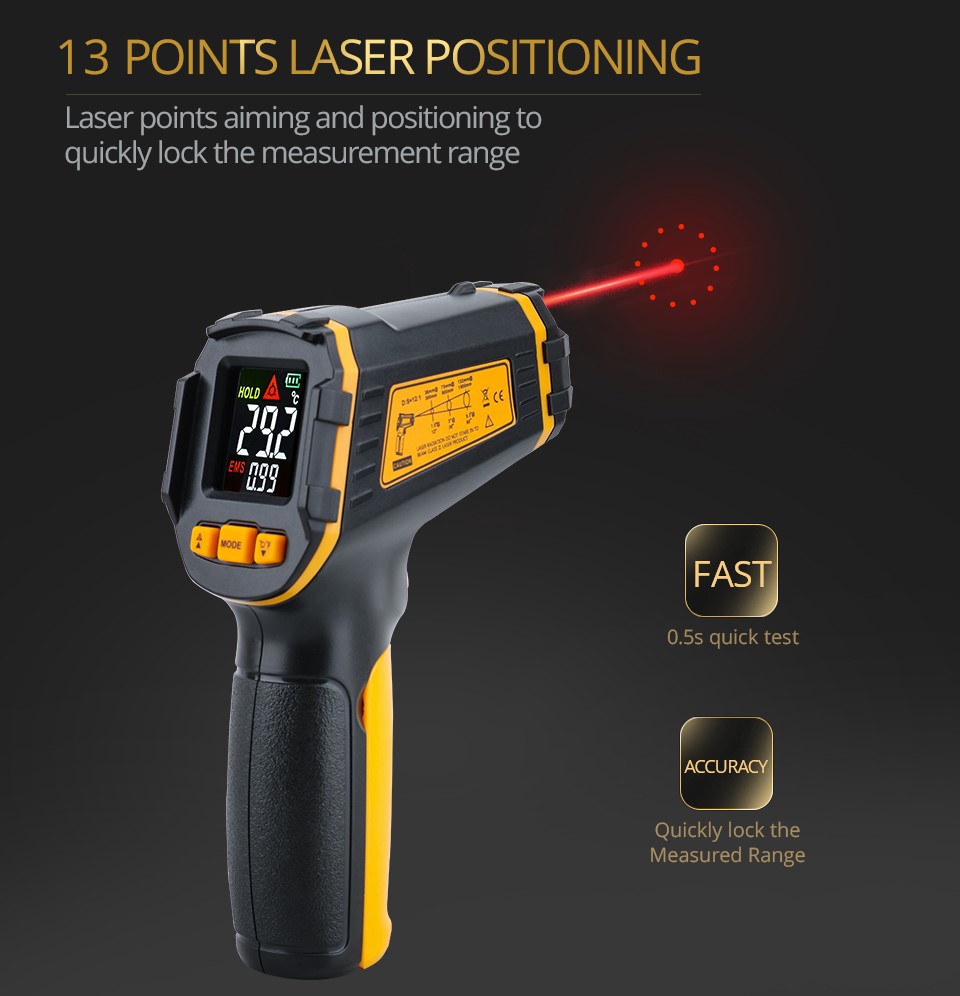

Caratteristiche del termometro a infrarossi: misurazione senza contatto, ampio intervallo di temperatura, tempo di risposta rapido, alta sensibilità, ma a causa dell'impatto dell'emissività dell'oggetto in prova, è quasi impossibile misurare la temperatura reale dell'oggetto in prova, il la misurazione è la temperatura superficiale.
Il metodo di calibrazione standardizzato del termometro a infrarossi consiste nell'utilizzare la calibrazione del forno a corpo nero. Il corpo nero è definito in ogni caso su tutte le lunghezze d'onda del tasso di assorbimento della radiazione incidente è uguale a 1 dell'oggetto, il corpo nero è un modello di oggetto idealizzato, quindi l'introduzione di un coefficiente di radiazione con la natura del materiale e lo stato superficiale della radiazione cambia, cioè, l'emissività, che è definita come l'oggetto reale e la stessa temperatura, proprietà di radiazione del corpo nero del rapporto. Legge sulla radiazione dell'oggetto e sull'assorbimento della radiazione infrarossa per soddisfare la legge di Kirchhoff, quando un raggio di radiazione proiettato sulla superficie di qualsiasi oggetto, secondo il principio di conservazione dell'energia, l'oggetto del tasso di assorbimento della radiazione incidente, riflettività, trasmittanza dei tre deve essere uguale alla somma di 1, l'emissività generale non è facile da determinare, solitamente attraverso la misurazione del tasso di assorbimento per determinare l'emissività, quindi la sorgente di radiazione del corpo nero come standard di radiazione per controllare una varietà di sorgenti di radiazioni infrarosse Intensità della radiazione .
Termometro a infrarossi tramite sistema ottico, fotorilevatore, amplificatore ed elaborazione del segnale, uscita display e altri componenti. L'oggetto misurato e la riflessione della sorgente della linea di radiazione da parte dell'ingresso di demodulazione del modulatore al rilevatore a infrarossi. La differenza tra i due segnali viene amplificata dall'amplificatore inverso e controlla la temperatura della sorgente di feedback, in modo che la luminosità della radiazione spettrale della sorgente di feedback sia uguale alla luminosità della radiazione spettrale dell'oggetto. Il display indica la temperatura di luminosità dell'oggetto da misurare. Temperatura del termometro a infrarossi misurata dalla temperatura di radiazione dell'oggetto anziché dalla temperatura effettiva dell'oggetto, poiché il corpo nero assoluto non esiste, alla stessa temperatura nell'oggetto reale la radiazione termica è sempre inferiore alla quantità totale di radiazione assoluta corpo nero, quindi la temperatura misurata dal termometro a infrarossi dovrebbe essere sicuramente inferiore alla temperatura reale dell'oggetto. La misurazione della temperatura dovrebbe essere quanto più possibile impostata per impostare l'emissività del termometro a infrarossi (per l'emissività regolabile del termometro a infrarossi) sullo stesso valore di emissività dell'emissività del materiale da misurare, per quanto possibile per effettuare la misurazione del valore del la temperatura reale dell'oggetto da misurare è la stessa.
Il termometro a infrarossi è ormai ampiamente utilizzato ed è diventato uno strumento importante per rilevare difetti nelle apparecchiature elettriche. Come risultato dell'uso a lungo termine nella linea di produzione, test in loco di sottostazioni, giunti di uscita di apparecchiature elettriche, fermagli per cavi di tipo T, giunti attraverso i rivestimenti delle pareti, nodi bus, taglierine a coltello, giunti di cavi; linee di trasmissione, tubi di collegamento dei cavi, fermagli o collegamenti dei cavi. A causa del cattivo ambiente di utilizzo sul campo e di una manutenzione ordinaria impropria, il funzionamento del termometro a infrarossi potrebbe non essere misurato con precisione o addirittura un guasto dell'apparecchiatura, con conseguenti imprecisioni di misurazione, che incidono sul funzionamento sicuro e stabile della rete elettrica. In questo documento, secondo il principio della misurazione della temperatura a infrarossi nel funzionamento del metodo di autocalibrazione del termometro a infrarossi, semplice e facile da usare, l'uso delle unità può essere basato su questo metodo di apparecchiature di autocalibrazione, nel campo prima del test del confronto tra autocalibrazione del termometro a infrarossi, per determinare se il termometro a infrarossi è in buono stato di funzionamento, è possibile eseguire il lavoro di prova, al fine di ridurre i rischi per la sicurezza.
