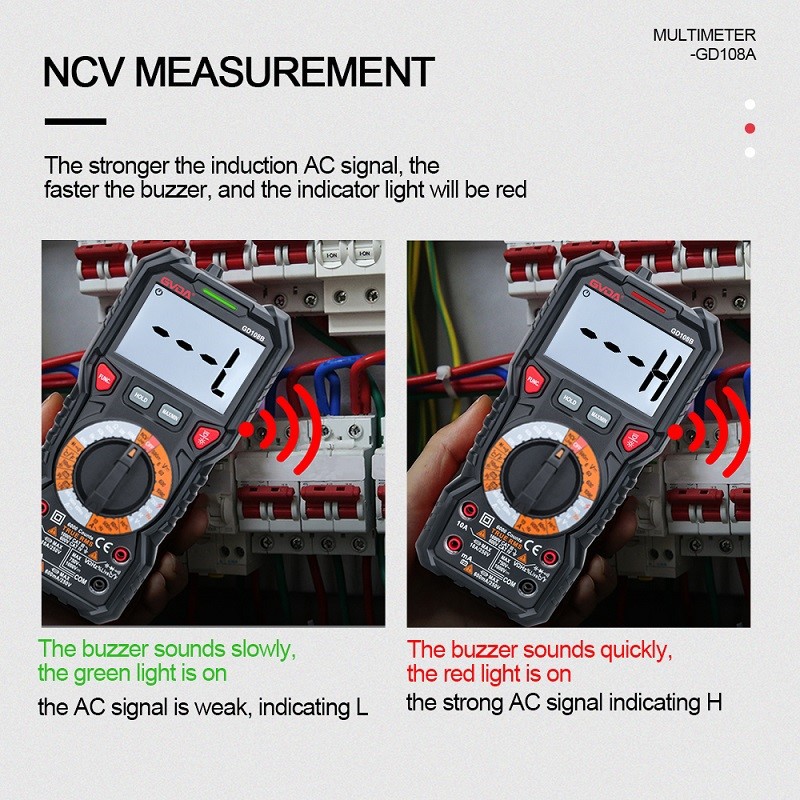

Fornire istruzioni specifiche su come misurare la tensione con un multimetro.
Il processo di misurazione del multimetro digitale converte il valore misurato in un segnale di tensione CC mediante il circuito di conversione, quindi converte la quantità analogica di tensione in una quantità digitale mediante il convertitore analogico/digitale (A/D), quindi conta attraverso il contatore elettronico , e infine utilizza il risultato della misurazione digitale visualizzato direttamente sul display.
La funzione del multimetro per misurare la tensione, la corrente e la resistenza è realizzata attraverso la parte del circuito di conversione e la misurazione della corrente e della resistenza si basa sulla misurazione della tensione, ovvero il multimetro digitale viene ampliato sulla base del voltmetro digitale CC.
Il convertitore A/D del voltmetro CC digitale converte la quantità di tensione analogica che cambia continuamente nel tempo in una quantità digitale, quindi la quantità digitale viene contata dal contatore elettronico per ottenere il risultato della misurazione, quindi il risultato della misurazione viene visualizzato da il circuito di visualizzazione della decodifica. Il circuito di controllo logico controlla il lavoro coordinato del circuito e completa l'intero processo di misurazione in sequenza sotto l'azione dell'orologio.
2. Metodo di misurazione della tensione del multimetro
Il metodo di misurazione della tensione con un multimetro allinea prima l'interruttore di gamma all'interno della gamma dei cinque ingranaggi contrassegnati con V (per testare la tensione CA, allinearlo con l'ingranaggio della tensione CA e quando si verifica la tensione CC, allinearlo con l'ingranaggio della tensione CC). Quando si misura la tensione, la penna dell'amperometro deve essere collegata al circuito in prova. In base al valore approssimativo del circuito in prova, selezionare una posizione di intervallo appropriata. Il valore massimo di ciascuna batteria a secco è di 1,5 V, quindi può essere collocato nell'intervallo di 5 V. A questo punto, il 500 della lettura a fondo scala delle lancette sul pannello dovrebbe essere letto come 5, cioè ridotto di un fattore 100. Se l'ago si trova sulla tacca 300, si legge 3V. Si noti che il valore indicizzato dalla punta dell'interruttore di gamma è il valore corrispondente della lettura a fondo scala dell'ago sulla testina del misuratore. Quando si legge il contatore, è sufficiente convertirlo di conseguenza per leggere il valore reale. Ad eccezione dell'intervallo di resistenza, tutti gli intervalli di commutazione della gamma possono leggere i risultati della misurazione in questo modo. Nella misurazione effettiva, quando non è possibile determinare il valore approssimativo della tensione misurata, l'interruttore può essere ruotato prima sull'intervallo massimo, quindi l'intervallo può essere ridotto gradualmente in una posizione adatta. Prestare attenzione alla polarità positiva e negativa durante la misurazione della tensione CC. Se i puntali del test sono invertiti, gli aghi del test si invertiranno. Se non conosci la polarità positiva e negativa del circuito, puoi impostare la portata del multimetro sulla portata massima, provarlo rapidamente sul circuito in prova e vedere come devia l'ago della penna, puoi giudicare il positivo e polarità negativa.
