Principi di misurazione della corrente con pinze amperometriche e pinze amperometriche
Nel lavoro quotidiano, per la maggior parte degli ingegneri, i multimetri vengono utilizzati per misurare segnali elettrici come tensione, bassa corrente e resistenza. Tuttavia, quando si testano correnti elevate, sono generalmente preferibili le pinze amperometriche. Nella mente degli ingegneri la pinza di misura è uno strumento importante quanto un multimetro.

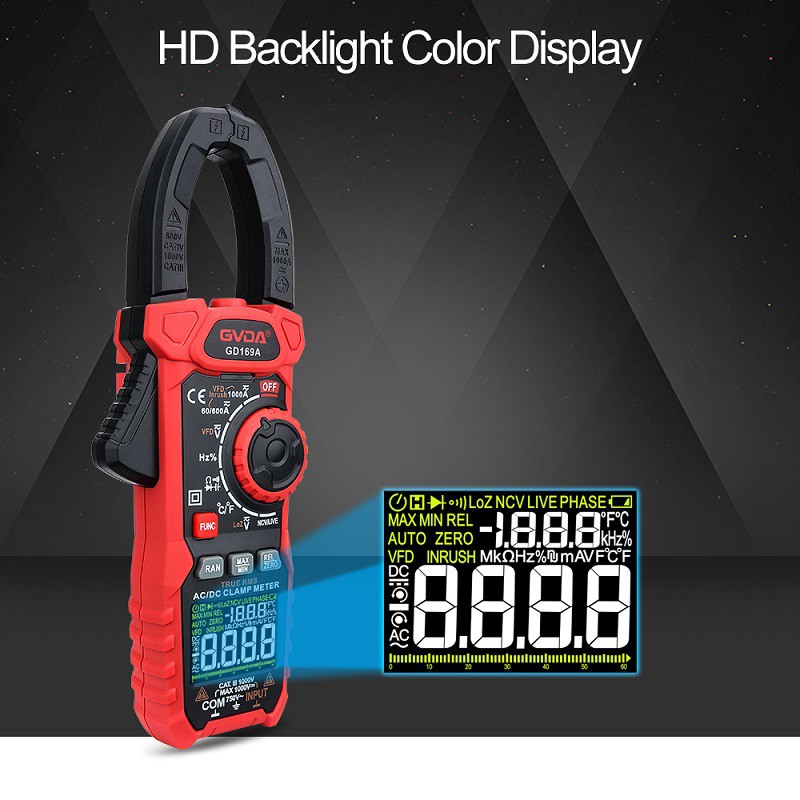

Principio della pinza amperometrica
I calibri a pinza possono essere suddivisi in calibri a pinza AC singoli e calibri a pinza AC/DC e i loro principi sono diversi.
Pinza a corrente incrociata singola: la testa della pinza adotta un trasformatore di corrente elettromagnetico. Attraverso una bobina con un certo rapporto spire, l'elettricità AC può generare un'induzione elettromagnetica nella bobina della testa della pinza, ottenendo una corrente proporzionale all'elettricità AC. Quindi, attraverso la conversione, il segnale elettrico viene convertito in un segnale digitale.
Pinza amperometrica AC/DC: la testa della pinza adotta una pinza a corrente attiva Hall. I componenti attivi non solo possono indurre campi elettromagnetici di corrente alternata, ma anche convertire i segnali del campo magnetico in segnali elettrici, emettendo un segnale di tensione proporzionale alla corrente misurata. Facendo affidamento sugli elementi Hall per la misurazione e l'amplificazione, è possibile testare i segnali in corrente continua.
Come è noto, un multimetro può misurare solo piccole correnti (di solito entro 10 A, e 20 A possono durare diversi secondi), ed è necessario scollegare il circuito in esame e collegare il multimetro in serie al circuito. Non esiste una pinza amperometrica per misurare la corrente in modo comodo ed efficiente. Molti siti industriali utilizzano una combinazione di pinze amperometriche e multimetri per testare correnti elevate, massimizzando il valore del multimetro.
Quando si utilizza una pinza amperometrica CA singola, una pinza amperometrica CA/CC e un multimetro in combinazione, vi sono differenze nel funzionamento
Precauzioni per l'utilizzo di una combinazione di una singola pinza amperometrica CA e un multimetro: poiché il segnale di uscita di una singola pinza amperometrica CA viene generalmente convertito da mA ad A, è necessario impostare il multimetro sulla posizione milliampere mA.
Precauzioni per la combinazione di pinza amperometrica AC/DC e multimetro: Il segnale di uscita della pinza amperometrica AC/DC viene generalmente convertito da mV ad A, quindi è necessario impostare il multimetro sulla posizione mV.
