Metodo di misurazione della frequenza del multimetro a puntatore
Per misurare la frequenza utilizzando un multimetro, è possibile convertire la frequenza in una tensione per misurarla. Alcuni multimetri a puntatore più recenti hanno una funzione di misurazione della frequenza. Va notato che se si desidera misurare la frequenza, è necessario convertire la frequenza misurata in un segnale di tensione CC per completare la conversione di frequenza.
Qui introdurremo un metodo di misurazione della frequenza. Questo metodo utilizza un multimetro a puntatore (millivoltmetro CC con fondo scala di 200 mV) e un convertitore di frequenza/tensione. Misurazione sospetta della gamma di frequenza 10Hz ~ 20kHz, precisione di misurazione fino al 2%, valore RMS del segnale di frequenza misurato di 50mV ~ 10V.
I. Principio di misurazione

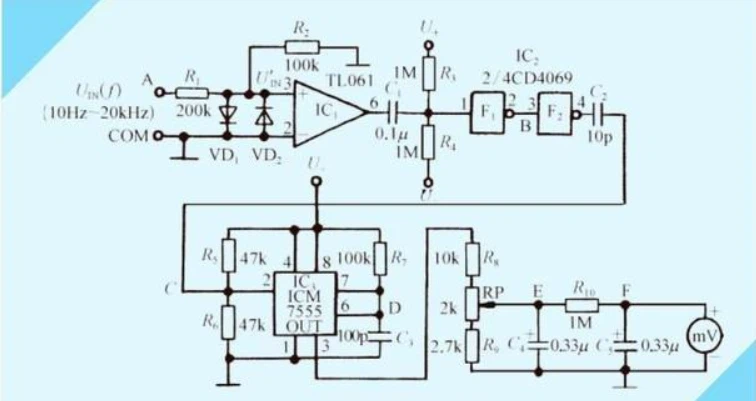

Innanzitutto, il convertitore di frequenza/tensione viene utilizzato per convertire il segnale di frequenza misurato in tensione CC, che viene poi inviata al convertitore di tensione da 2,5 V. Circuito di misurazione mostrato di seguito, il circuito contiene principalmente amplificatore operazionale TL061, sei inverter CMOS CD4069, timer CMOS ICM7555.
Tra questi, IC1 funge da amplificatore di tensione, IC2 svolge il ruolo di modellamento e buffering e IC3 costituisce un convertitore di frequenza/tensione.
Come misurare la tensione dei contattori CA A1 e A2 con un multimetro sotto tensione
È possibile utilizzare il multimetro con tensione CA da 500 V collegato direttamente ad A1 e A2
Seleziona l'ingranaggio di tensione CA del multimetro 750V, guarda la posizione del jack, la penna nera nera per com. penna rossa al jack V, penne rosse e nere sono state posizionate su entrambe le estremità del valore di tensione misurato A1A2
Il multimetro verrà riprodotto al voto più alto, secondo il display in basso! Se è necessario eseguire il tipo di puntatore, il puntatore dovrebbe essere nella posizione centrale, come nella tabella elettronica digitale, allo scopo di ridurre l'errore di misurazione, ma anche di ridurlo al file appropriato!
Con un file di tensione CA multimetro, file da 250 V (tensione stimata 220 V) o file da 500 V (tensione stimata 380 V). Collegare entrambe le penne ai terminali A1A2 e osservare la lettura.
Abbastanza semplice da pronunciare la domanda a mente senza pensarci, utilizzare prima Ac ad alto livello per misurare e vedere se il valore risultante non funziona o non è corretto, quindi utilizzare Dc ad alto livello per misurarlo
Direttamente con il multimetro giocando nell'alimentatore di tensione 600V, con la penna sulla linea, alimentazione AC senza poli positivo e negativo, la penna per misurare A1 e A2, con o senza alimentazione a colpo d'occhio!
Per prima cosa determinare la tensione finale nota da misurare, la stragrande maggioranza della potenza di fabbrica Inferiore o uguale a 380 V CA, i civili sono 220 V CA, impostare il multimetro su 500 volt CA, la misurazione diretta può essere!
