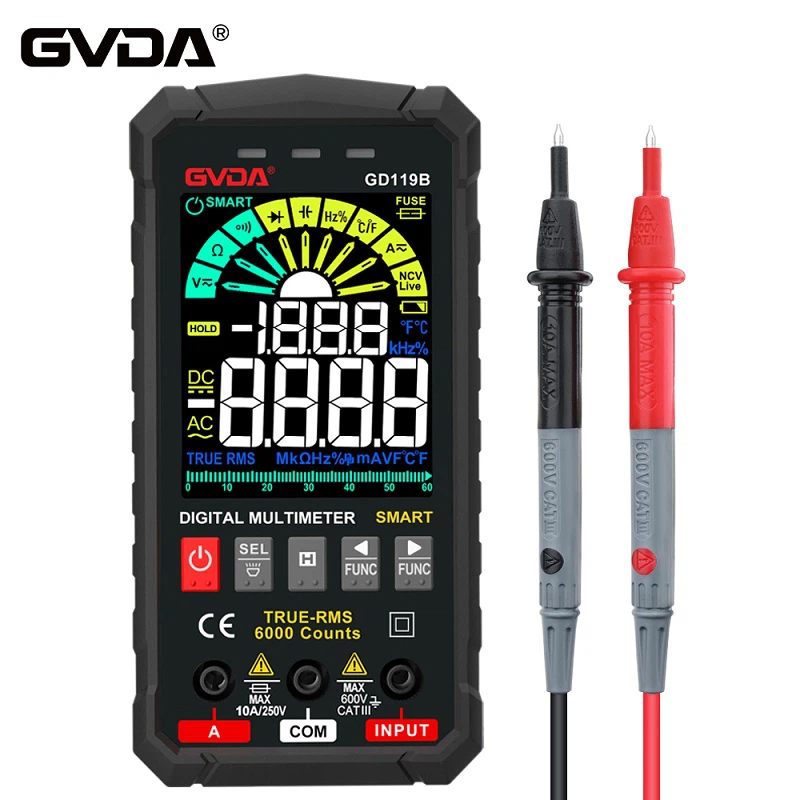

Metodi di utilizzo di un multimetro digitale per misurare se un filo perde elettricità
Esistono due metodi per utilizzare un multimetro per misurare se un filo perde elettricità a terra: uno è la misurazione in tempo reale. Impostare il multimetro sulla gamma CA. Quando l'apparecchiatura è accesa, misurare la tensione tra l'involucro esterno dell'apparecchiatura e la terra. Una tensione di diverse decine di volt è generalmente elettricità indotta e, se supera i 100 volt, si può determinare che l'apparecchiatura perde elettricità. Questo metodo di rilevamento è generalmente sconsigliato. Il secondo metodo consiste nell'interrompere l'alimentazione e misurare la resistenza di isolamento tra il filo sotto tensione e il filo neutro, nonché tra il filo sotto tensione e il filo di terra. Misurare con un multimetro non è molto preciso. Una misurazione più accurata dovrebbe utilizzare un megaohmmetro. Quando si utilizza un multimetro, in genere sul multimetro possono essere visualizzati solo i casi di perdite gravi e i valori di resistenza variano solitamente da diverse centinaia di ohm a diverse decine di ohm.
Metodi di misurazione del multimetro digitale
Impostare il multimetro sulla gamma CA. Quando l'apparecchiatura è accesa, misurare la tensione tra l'involucro esterno dell'apparecchiatura e il filo di terra (assicurarsi che sia il filo di terra). Se la tensione varia da diverse decine di volt a 110 volt, indica elettricità indotta. Se è 220 V o 380 V, indica una perdita.
Impostare il multimetro sulla gamma CA. Quando l'apparecchiatura è accesa, misurare la tensione tra l'involucro esterno dell'apparecchiatura e il filo neutro. Se la tensione varia da diverse decine di volt a 110 volt, indica elettricità indotta. Se è 220 V o 380 V, indica una perdita.
A rigor di termini, è necessario utilizzare un megaohmmetro per misurare la resistenza di isolamento del circuito e determinare se sono presenti perdite. Un megaohmetro equivale a un generatore da 1000 V o 500 V. La corrente di dispersione passa attraverso il resistore di campionamento all'interno del megaohmmetro e sul resistore viene generata una lettura della tensione di campionamento. Di solito, un valore stabile superiore a 0,5 megaohm è considerato qualificato. I metodi sono i seguenti:
Spegnere l'apparecchiatura, scaricarla completamente, adottare misure di sicurezza e appendere segnali di avvertenza, quindi scollegare i terminali su entrambi i lati del cavo per la misurazione. Non è assolutamente consentito effettuare misurazioni mentre l'apparecchiatura è sotto tensione per garantire la sicurezza del personale e delle apparecchiature.
Prima della misurazione, verificare se il megaohmmetro è in condizioni di funzionamento normali, controllando principalmente le sue posizioni "0" e "∞". Cioè, agitare la maniglia per far raggiungere al motore la velocità nominale. Il megaohmmetro dovrebbe puntare alla posizione "0" quando - in cortocircuito e alla posizione "∞" quando - aperto in circuito.
Collegare il terminale "L" al conduttore del dispositivo in prova, il terminale di terra "E" all'involucro esterno messo a terra del dispositivo e il terminale schermato "G" alla parte isolante del dispositivo in prova. Ruotare il megaohmmetro a una velocità costante di 120 giri al minuto. Se la lettura è stabilmente maggiore di 0,5 megaohm, è qualificata; in caso contrario, l'isolamento è insufficiente e potrebbero verificarsi perdite.
