Metodo per rilevare cortocircuiti nei circuiti con un multimetro
Dal punto di vista della riparazione dei guasti elettrici, i guasti da cortocircuito hanno le seguenti caratteristiche:
1. La resistenza (o impedenza) del punto di cortocircuito (cioè entrambe le estremità del cortocircuito) è zero o prossima allo zero;
2. I circuiti di cortocircuito hanno un grande potere distruttivo e, una volta che si verifica un cortocircuito, generalmente non è possibile accenderlo direttamente per l'ispezione, a differenza dei guasti di circuito aperto.
Dopo che si verifica un guasto da cortocircuito, i componenti di protezione del circuito (come fusibili, interruttori automatici, ecc.) entrano in azione e i componenti di protezione possono controllare un'area composta da più circuiti. Pertanto, durante la ricerca di guasti di cortocircuito elettrico, è necessario innanzitutto identificare il circuito difettoso dall'area difettosa, quindi trovare il punto di guasto del cortocircuito nel circuito difettoso.
Metodo per la ricerca di circuiti guasti da cortocircuito

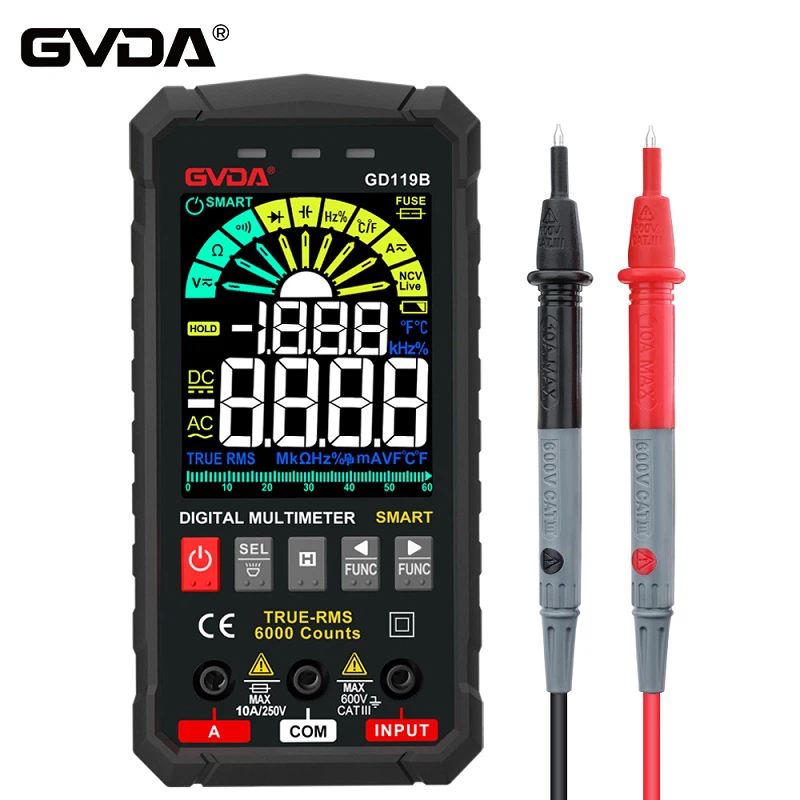

In generale, per la ricerca è possibile utilizzare un metodo multimetro, che è un metodo per misurare la resistenza di un circuito di cortocircuito utilizzando l'intervallo ohm (intervallo di resistenza) di un multimetro dopo lo spegnimento del circuito.
Supponendo che il fusibile FU si sciolga, ciò indica che si è verificato un guasto da cortocircuito nell'area protetta dal fusibile, che comprende i circuiti 1-3 e la linea principale. Con l'alimentazione scollegata, collegare il fuso del fusibile FU e posizionare il multimetro in posizione Ohm "R × 10 Ω "(non posizionarlo in un range multi ohm per evitare errori di lettura causati dalla resistenza del corpo umano), collegarlo a i terminali L e N e scollegare S1, S2 e S3 per scollegare ciascun circuito. Se il multimetro indica una resistenza pari a zero, significa che si è verificato un guasto da cortocircuito sulla linea principale
Se il multimetro indica una resistenza "∞" o molto alta, il guasto di cortocircuito si verifica in un circuito compreso tra 1 e 3. Chiudere in sequenza gli interruttori S1, S2 e S3. Se il multimetro indica un certo valore di resistenza quando S1 e S2 sono chiusi e una resistenza zero quando S3 è chiuso, indica che il punto di guasto si trova nel terzo circuito.
Metodo per trovare punti di guasto di cortocircuito
Dopo aver individuato il ramo del guasto da cortocircuito, è necessario continuare a determinare la posizione specifica del punto di guasto. Il punto di guasto del cortocircuito deve trovarsi su entrambe le estremità o all'interno dei componenti di riduzione della tensione (come lampadine, bobine di tipo tensione, avvolgimenti del motore, resistori e altri carichi) nel circuito.
Il metodo per trovare il punto di guasto di cortocircuito in questo circuito consiste nel scollegare un'estremità dell'elemento riduttore di tensione R (mostrato in figura come lampadina) e misurare la resistenza tra 1-2 (ovvero entrambe le estremità della tensione elemento riduttore) utilizzando un multimetro resistivo. Se la resistenza è zero, indica che il punto di cortocircuito è all'interno di questo carico; Se la resistenza ha un certo valore, indica che il carico è intatto internamente e il punto di cortocircuito è all'esterno dell'apparecchiatura di carico. Se il punto di cortocircuito è esterno, misurare la resistenza tra i punti 1-3. Se il valore della resistenza è zero, il guasto da cortocircuito è tra il filo 3 e il filo 1.
Scollegando determinati punti di questi segmenti di linea ed effettuando misurazioni in sequenza, è possibile trovare il punto di guasto di cortocircuito identificato.
