Impariamo a conoscere i tipi di microscopi elettronici Impariamo a conoscere i tipi di microscopi elettronici
I microscopi elettronici possono essere suddivisi in microscopi elettronici a trasmissione, microscopi elettronici a scansione, microscopi elettronici a riflessione e microscopi elettronici a emissione in base alla loro struttura e al loro utilizzo.
I microscopi elettronici a trasmissione vengono spesso utilizzati per osservare minuscole strutture materiali che non possono essere distinte con i normali microscopi; i microscopi elettronici a scansione vengono utilizzati principalmente per osservare la morfologia delle superfici solide e possono anche essere combinati con diffrattometri a raggi X o spettrometri di energia elettronica per formare microsonde elettroniche vengono utilizzate per l'analisi della composizione dei materiali; i microscopi elettronici a emissione vengono utilizzati per lo studio delle superfici elettroniche autoemittenti.
1. Microscopio elettronico a trasmissione
Prende il nome dal fatto che il fascio di elettroni penetra nel campione e quindi utilizza una lente elettronica per visualizzare e ingrandire l'immagine. Il suo percorso luminoso è simile a quello di un microscopio ottico e può ottenere direttamente la proiezione di un campione. Cambiando il sistema di lenti dell'obiettivo è possibile ingrandire direttamente l'immagine nel punto focale dell'obiettivo.
Da questo si possono ottenere immagini di diffrazione elettronica. Questa immagine può essere utilizzata per analizzare la struttura cristallina del campione. In questo tipo di microscopio elettronico il contrasto dei dettagli dell'immagine è formato dalla diffusione del fascio di elettroni da parte degli atomi del campione. Poiché gli elettroni devono viaggiare attraverso il campione, il campione deve essere molto sottile.
Lo spessore del campione è determinato dai pesi atomici degli atomi che compongono il campione, dalla tensione alla quale gli elettroni vengono accelerati e dalla risoluzione desiderata. Lo spessore del campione può variare da pochi nanometri a diversi micrometri.
Maggiore è il peso atomico e minore è la tensione, più sottile deve essere il campione. La parte più sottile o a densità inferiore del campione ha una minore dispersione del fascio di elettroni, quindi più elettroni passano attraverso l'apertura della lente dell'obiettivo e partecipano all'imaging, rendendo l'immagine più luminosa. Al contrario, le parti più spesse o più dense del campione appariranno più scure nell'immagine. Se il campione è troppo denso
2. Microscopio elettronico a scansione
Il fascio di elettroni di un microscopio elettronico a scansione non passa attraverso il campione, ma si concentra solo su una piccola area il più possibile del campione, quindi scansiona il campione riga per riga. Gli elettroni incidenti provocano l'eccitazione degli elettroni secondari dalla superficie del campione.
Ciò che osserva il microscopio sono gli elettroni sparsi da ciascun punto. Il cristallo di scintillazione posto accanto al campione riceve questi elettroni secondari e li amplifica per modulare l'intensità del fascio di elettroni del cinescopio, modificando così la luminosità sullo schermo fluorescente del cinescopio. L'immagine è un'immagine tridimensionale, che riflette la struttura superficiale del campione.
La bobina di deflessione del tubo catodico continua la scansione in sincronia con il fascio di elettroni sulla superficie del campione, in modo che lo schermo fluorescente del tubo catodico visualizzi l'immagine topografica della superficie del campione, che è simile al principio di funzionamento della televisione industriale. Poiché in un microscopio di questo tipo gli elettroni non devono essere trasmessi attraverso il campione, la tensione alla quale vengono accelerati non deve essere molto elevata.

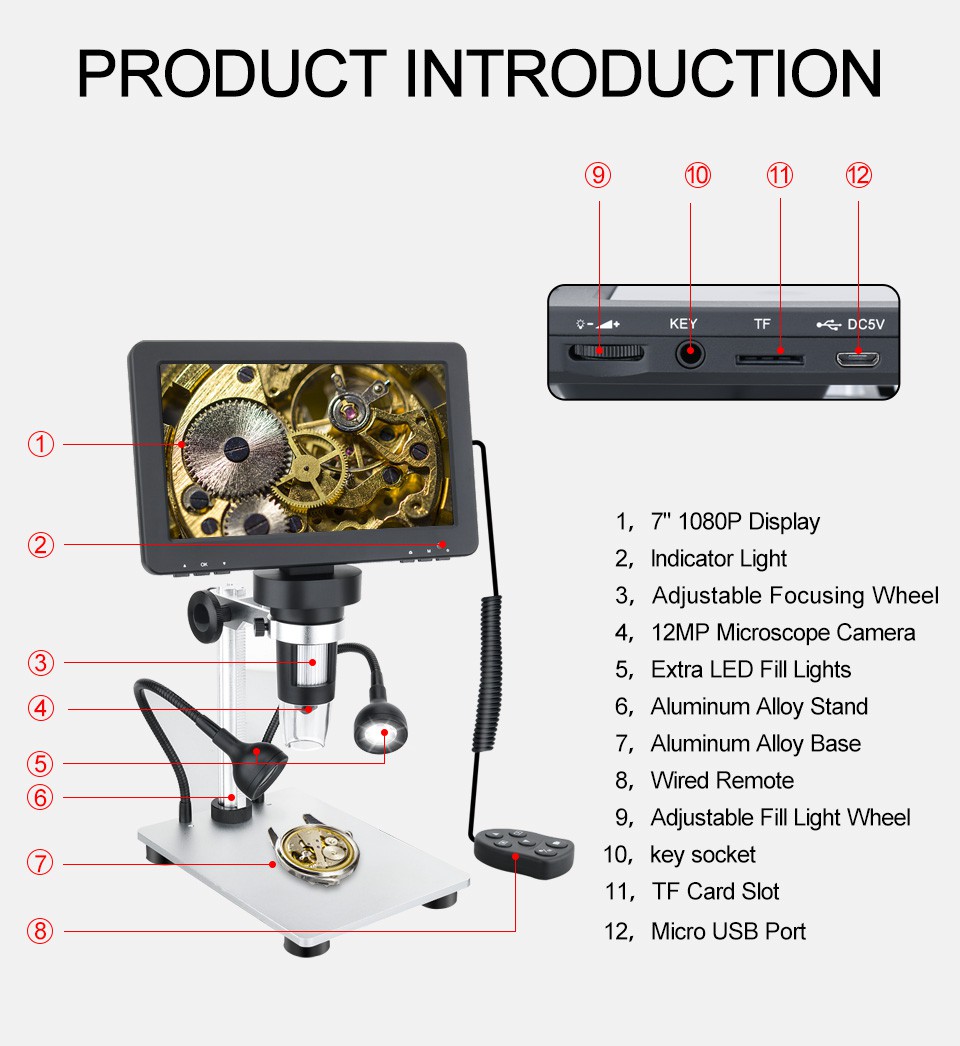

3. Microscopio digitale elettronico
In generale, i microscopi digitali dovrebbero appartenere in senso stretto alla categoria dei microscopi ottici. Il microscopio digitale è un prodotto high-tech sviluppato con successo combinando perfettamente la tecnologia all'avanguardia del microscopio ottico, la tecnologia avanzata di conversione fotoelettrica e la tecnologia dello schermo LCD. Di conseguenza, possiamo riprodurre la ricerca sul campo microscopico dalla tradizionale osservazione binoculare ordinaria al monitor, migliorando così l'efficienza del lavoro.
