La tensione misurata dal multimetro in modalità CA è in serie o in parallelo?
Il multimetro misura la tensione in parallelo e la corrente in serie, sia AC che DC. La resistenza interna del multimetro nell'intervallo di tensione è prossima all'infinito, quindi se viene selezionato l'intervallo di tensione e il multimetro è collegato in serie nel circuito, in realtà non c'è corrente o la corrente è molto piccola, quindi nessun dato può essere misurato. Per l'intervallo di corrente, la resistenza interna è vicina a 0, quindi collegarla in serie nel circuito non influisce sul funzionamento dei successivi apparecchi elettrici.
Ma se viene selezionata la modalità di corrente sbagliata e collegata in parallelo nel circuito, come nella situazione richiesta dalla domanda principale, se la modalità di tensione viene cambiata in modalità di corrente e collegata in parallelo a entrambe le estremità dell'alimentazione a 220 V, è abbastanza pericoloso. Si verificherà un cortocircuito diretto e potrebbe bruciare il multimetro o il circuito.
L'intervallo di tensione è relativamente sicuro da misurare e, anche se collegato in serie in un circuito, non causerà tanti danni come se l'intervallo di corrente fosse collegato in modo errato. Usiamo un multimetro per misurare alcuni dati, quindi dobbiamo pensare a come misurarli prima di misurare.
Che sia in serie o in parallelo, la prima cosa da capire è il principio di misurazione della tensione alternata con un multimetro. La testina del multimetro può misurare solo la tensione CC, il che significa che può misurare solo la tensione CC. Allora perché può misurare la tensione CA? È perché il multimetro ha al suo interno un circuito raddrizzatore, che sfrutta la conduttività unidirezionale del diodo per convertire il segnale CA in un segnale CC. Pertanto, può misurare la tensione CA. Vale a dire, quando si misura la tensione di 220 V nella gamma CA di un multimetro, si tratta di un circuito parallelo.
Principio di misurazione della tensione CA: Quando si misura la tensione CA con un multimetro, all'interno del multimetro è presente un circuito di rettifica a semionda. Quando si misura la tensione CA, la tensione CA viene raddrizzata in tensione CC e quindi fatta passare attraverso due metri. Infine, la tensione CA viene misurata in base alla dimensione della corrente CC. Inoltre, la tensione AC visualizzata sul multimetro non è il valore istantaneo della corrente AC, ma il valore medio in un periodo di tempo, cioè il valore effettivo. In effetti, l'interno di un multimetro non è così semplice. È inoltre necessario passare attraverso un amplificatore operazionale per amplificare il segnale, campionarlo, eseguire la conversione da analogico a digitale e infine visualizzare il risultato sullo schermo.

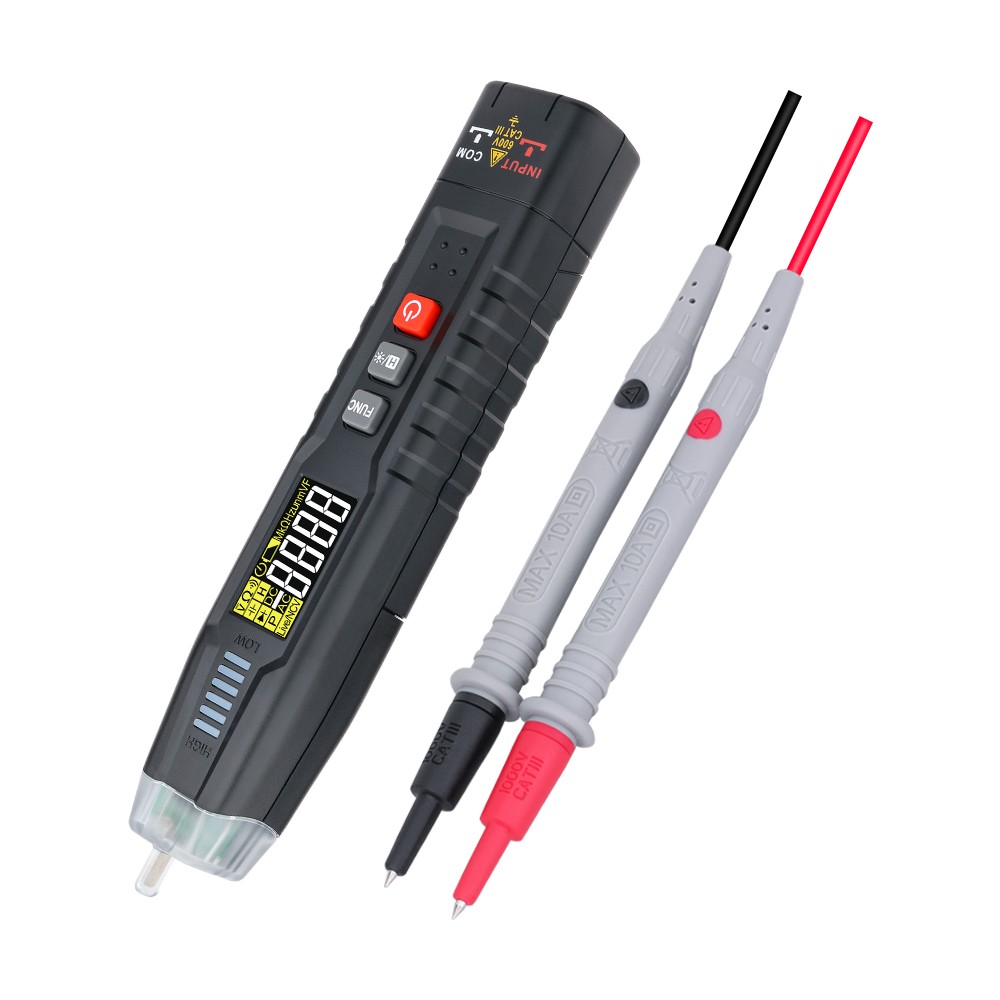

Quando misuri la tensione di 220 V di una casa, seleziona semplicemente l'intervallo CA e utilizza un multimetro digitale Fluke per spiegare. Inserire le sonde nera e rossa nelle posizioni corrispondenti e collegarle direttamente attraverso il filo neutro della rete. Non è necessario distinguere quale filo è sotto tensione e quale filo è quello neutro e la tensione può essere letta direttamente
