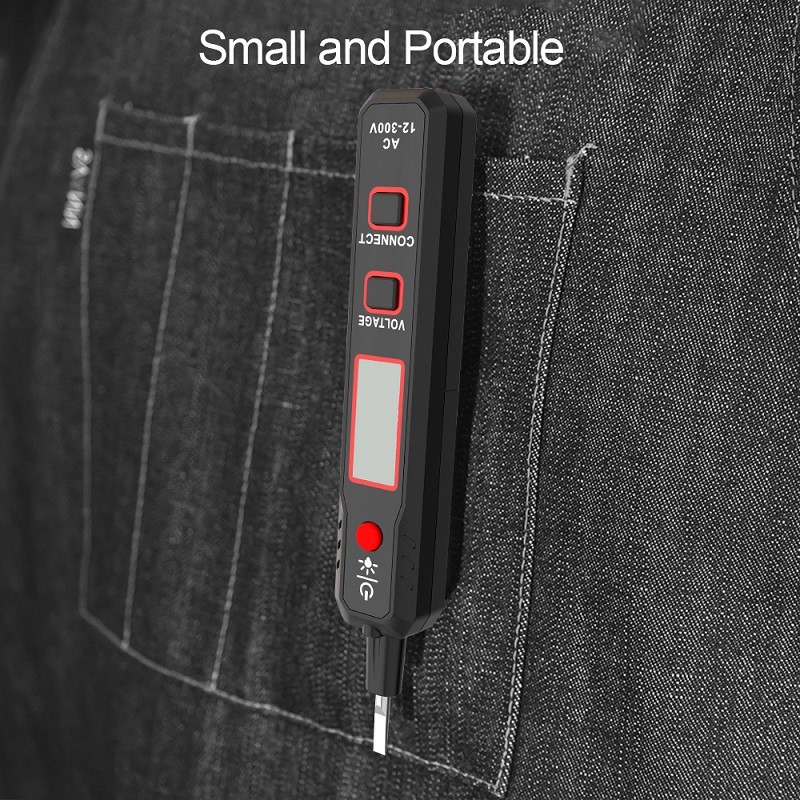

Introduzione all'uso della penna di prova del display digitale a induzione
Istruzioni:
Pulsante Descrizione:
Un tasto "DIRECT": è un tasto di misurazione diretta (lontano dallo schermo LCD), ovvero quando l'estremità anteriore in metallo della penna elettrica (indicata come testina batch) tocca direttamente la linea, premere questo pulsante;
Tasto B "INDUTTANZA": è il tasto di misurazione dell'induzione/punto di interruzione (più vicino allo schermo LCD), ovvero, quando si utilizza un bit per rilevare (si noti che è una linea di induzione, non di contatto diretto), premere questo pulsante.
Indipendentemente da come viene stampato il testo sulla penna elettrica, in generale, quello più lontano dallo schermo LCD è il tasto di misurazione diretta e quello più vicino allo schermo LCD è il tasto di misurazione dell'induzione/punto di interruzione. Se il layout non è così, significa che si tratta di un prodotto contraffatto o di qualità inferiore. Per motivi di sicurezza, non è consigliabile acquistare.
Rilevamento diretto:
1. Toccare il pulsante DIRECT e la punta metallica della penna di prova tocca direttamente l'oggetto da rilevare:
1 L'ultimo numero è il valore di tensione misurato (questa penna elettrica di prova è divisa in cinque sezioni di valore di tensione: 12V, 36V, 55V, 110V, 220V, solitamente inferiore o uguale a 36V non sarà pericolosa per la vita);
2 Quando il valore visualizzato del segmento alto è inferiore al 70 percento, viene visualizzato il valore del segmento basso;
3. Quando si misura la corrente continua non messa a terra, toccare l'altro polo (come polo positivo o polo negativo) con la mano.
Quando la penna elettrica tocca direttamente il filo sotto tensione, indipendentemente dal fatto che la mano tocchi un pulsante di misurazione, la spia si accenderà immediatamente:
1. Quando la mano non tocca nessuno dei tasti di misurazione, l'indicatore si accende e visualizza 12V, che è impreciso;
2. Quando la mano tocca il tasto di misurazione del sensore/punto di interruzione, l'indicatore luminoso si accende e visualizza 110 V, che è impreciso;
3. Quando la mano tocca il tasto di misurazione diretta, l'indicatore si illumina e visualizza 220 V, che è preciso;
4 Riassumendo, quando la mano non tocca nessuno dei tasti di misura, una volta accesa la spia, significa che c'è un filo sotto tensione di 220V AC, ricordate!
Quando la mano tocca il tasto di misurazione diretta, quando la penna elettrica tocca direttamente il corpo umano, il filo sotto tensione, il filo neutro, il filo di terra, il metallo e altri oggetti conduttivi, la spia potrebbe accendersi. In questo momento, la tensione effettiva è soggetta alla lettura. Se non c'è lettura, significa no. Voltaggio.
Quando la mano tocca il sensore/tasto di misurazione breakpoint, quando la penna elettrica tocca direttamente l'oggetto da rilevare, si hanno due situazioni:
1. Quando la spia è accesa e mostra 110 V, significa che c'è un cavo sotto tensione AC di 220 V. Ricordare!
2 La spia è spenta, ma appare il "simbolo di alta tensione", fare riferimento ai punti 1 e 2 in "3. Rilevazione indiretta".
Rilevamento indiretto (noto anche come rilevamento induttivo):
1. Rilevamento dell'induzione: toccare il tasto di misurazione dell'induzione/punto di interruzione (INDUTTANZA) e l'estremità anteriore in metallo della penna di prova è vicina (si noti che è vicina, non a diretto contatto con) l'oggetto da rilevare. Se sul display compare il "simbolo di alta tensione", significa che è presente una corrente alternata.
2. Rilevamento del punto di interruzione: quando si misura un filo con un punto di interruzione, toccare leggermente il pulsante di misurazione dell'induzione/punto di interruzione (INDUTTANZA) e l'estremità anteriore in metallo della penna di prova è vicina al filo (si noti che è vicino, non direttamente all'interno contatto con) il filo, o toccare direttamente l'isolamento dello strato di filo, se il "simbolo di alta tensione" scompare, questo è il punto di interruzione.
3. Utilizzare questa funzione per distinguere facilmente le linee zero e di fase (la distanza tra le linee deve essere aumentata quando si misurano linee parallele). Rileva le radiazioni a microonde e le perdite.
