Come utilizzare un multimetro digitale
Il multimetro digitale è uno degli strumenti più comunemente usati per misurare corrente, tensione e resistenza. Questo articolo introduce in dettaglio cinque metodi comuni di utilizzo dei multimetri digitali!
Un multimetro digitale è uno degli strumenti più comunemente usati per misurare corrente, tensione e resistenza. Lo useremo spesso nella manutenzione, ma i principianti non sanno usare molto bene i multimetri digitali. Questo articolo introduce l'uso di multimetri digitali. Diamo un'occhiata!
Come utilizzare un multimetro digitale: determinare se il circuito o il dispositivo è carico o meno
L'ingranaggio della tensione CA del multimetro digitale è molto sensibile, anche se attorno ad esso è presente una piccola tensione indotta, può essere visualizzata. Secondo questa caratteristica, può essere utilizzato come penna di prova. L'utilizzo è il seguente:
Girare il multimetro sul blocco AC20V, il puntale nero è sospeso e il puntale rosso è in contatto con il percorso o il dispositivo sul lato. A questo punto, il multimetro visualizzerà. Se il numero visualizzato è compreso tra pochi volt e una decina di volt (multimetri diversi avranno display diversi), indica che la linea o il dispositivo è carico, se il display è zero o molto piccolo, indica che la linea o il dispositivo non è carico.

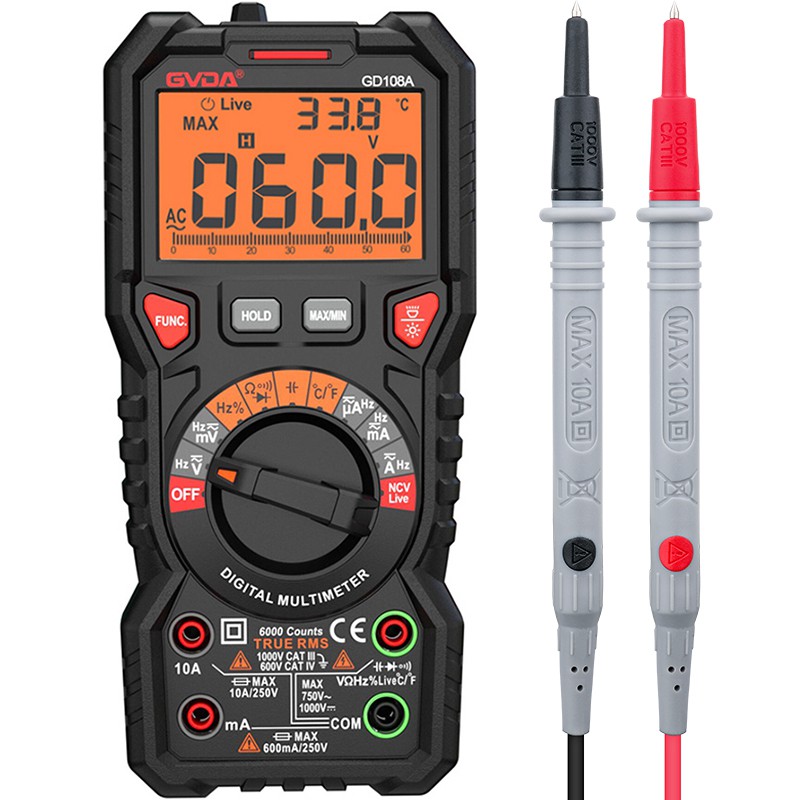

Come utilizzare il multimetro digitale
Il primo metodo: puoi usare il metodo sopra per giudicare. Il numero più grande è la linea attiva e il numero più piccolo è la linea neutra. Questo metodo deve essere in contatto con la linea o il dispositivo da misurare.
Secondo metodo: non è richiesto alcun contatto con la linea o il dispositivo da misurare. Ruota il multimetro sul blocco AC2V, la penna di prova nera è sospesa in aria, tieni la penna di prova rossa e fai scorrere delicatamente la punta della penna lungo la linea, se il misuratore mostra alcuni volt in questo momento, indica che la linea è il filo sotto tensione. Se il display è solo di pochi decimi di volt o anche meno, significa che la linea è la linea dello zero. Questo metodo di giudizio non contatta direttamente la linea, che non è solo sicura ma anche conveniente e veloce.
Come utilizzare il multimetro digitale tre: trova il punto di interruzione del cavo
Quando c'è un punto di rottura nel cavo, il metodo tradizionale consiste nell'utilizzare un multimetro per trovare il punto di rottura del cavo sezione per sezione, il che non solo fa perdere tempo, ma danneggia in larga misura anche l'isolamento del cavo. Utilizzando le caratteristiche induttive del multimetro digitale puoi trovare rapidamente il punto di disconnessione del cavo. Utilizzare prima l'ingranaggio di resistenza per determinare quale filo conduttore del cavo è rotto, quindi collegare un'estremità del filo con anima rotto all'alimentatore AC220V, quindi ruotare il multimetro nella posizione dell'ingranaggio AC2V, con il puntale nero appeso nel aria, tenendo il puntale rosso Far scorrere delicatamente la punta della penna lungo la linea, se lo strumento mostra una tensione di pochi volt o decimi di volt (a causa di cavi diversi), se si sposta in una certa posizione, il display sul metro improvvisamente scende molto, annotare In questa posizione, il punto di interruzione è solitamente tra 10 e 20 cm davanti a questa posizione.
Questo metodo può anche trovare il punto di rottura di fili di resistenza come coperte elettriche difettose.
Come utilizzare il multimetro digitale quattro: misurare la frequenza dell'alimentazione dell'UPS
Per l'alimentazione UPS, la stabilità della tensione al terminale di uscita è un parametro importante e anche la frequenza della sua uscita è molto importante, ma non può essere misurata direttamente con l'intervallo di frequenza del multimetro digitale, perché la tensione che il la gamma di frequenza che può sopportare è molto bassa, solo pochi Volt. A questo punto, è possibile collegare un trasformatore step-down da 220 V/6 V o 220 V/4 V all'estremità di uscita dell'alimentatore UPS per ridurre la tensione senza modificare la frequenza dell'alimentatore, quindi collegare il file di frequenza all'uscita del trasformatore per misurare l'alimentazione dell'UPS. Frequenza di.
Come utilizzare il multimetro digitale cinque: utilizzare il multimetro digitale per testare la qualità del triodo
Utilizzare l'ingranaggio a diodi per misurare un pin collegato agli altri due pin, ma i due pin non sono collegati (per i misuratori digitali, se il pin comune agli altri due pin è collegato a una penna rossa, si tratta di un NPN Tube, se è collegato con una penna nera, allora questo è un tubo PNP, se è un puntatore, è esattamente l'opposto.), questo pin è il set di base B, e B è stato soffiato sul tubo. (Non applicabile per diodo di protezione interno)
Se la caduta di tensione misurata dall'ingranaggio a diodi è maggiore di {{0}},5 V, si tratta di un tubo di silicio e se è di circa 0,2 V, si tratta di un tubo di germanio.
Quindi inserire il triodo misurato nel jack HFE in base al pin, passare al file HFE e misurare l'ingrandimento DC. (È valido solo per i normali tubi a bassa potenza, ma non valido per i tubi ad alta potenza. I tubi Guowei ad alta potenza richiedono un'ampia base di potenza di pilotaggio, che il multimetro non può fornire.) L'ingrandimento DC HFE dei tubi generici a bassa potenza è 30-1000 uno dei pin, la tensione misurata sarà di qualche millivolt più grande dell'altro pin, quindi questo pin è l'emettitore E e la caduta di tensione rimanente di pochi millivolt è il collettore C. Se il diodo è utilizzato per misurare Due pin qualsiasi sono collegati, quindi il tubo è stato rotto e danneggiato; se non è collegato, utilizzare il metodo di prova del diodo con un multimetro digitale per misurare un diodo con un multimetro digitale. Quando è acceso, visualizzerà alcuni decimi o un punto Diversi. Quando il contatore viene nuovamente sostituito (ovvero, quando viene interrotto), viene visualizzato come 1 e quando viene visualizzato 1, la penna nera è collegata all'anodo del diodo e la penna rossa è collegata al catodo del diodo. Se è diverso, deve essere un diodo difettoso. Se il risultato è 1 quando misurato due volte, il diodo è aperto. Se le due misurazioni sono di pochi decimi o entrambe, il diodo si è rotto.
Il multimetro digitale ha un ingranaggio per misurare i diodi. Per prima cosa imposta l'interruttore della marcia su questa marcia, collega la penna rossa a un piede e la penna nera per toccare gli altri due piedi. Se entrambi sono collegati, è di tipo PNP e la penna rossa è collegata è la base.
Se nessuno dei due funziona, ci sono due casi:
1. Se la penna di prova è collegata su entrambi i lati, è NPN e la penna rossa è collegata alla base;
2. Quando uno dei puntali viene trasferito, l'altro no. Questo è PNP e la base è quella che viene trasferita.
La penna di prova rossa è collegata a un piede e la penna nera tocca gli altri due piedi. Se uno è connesso e l'altro non è connesso, se i due non sono connessi, è PNP. Prima che la penna nera fosse in grado di connettersi alla base.
Rilevamento di transistor (utilizzando "ingranaggio a diodi")
Misurazione positiva: la penna rossa è collegata al polo positivo e la penna nera è collegata al polo negativo, che può visualizzare la caduta di tensione diretta della giunzione PN. Normalmente, dovrebbe visualizzare {{0}}.500~0.700 per tubo di silicio e 0.150~0.300 per tubo di germanio.
Test inverso: la penna nera è collegata al polo positivo, la penna rossa è collegata al polo negativo e dovrebbe visualizzare "1" normalmente.
Sia le misure positive che quelle negative sono 0 o 1, a indicare che il tubo è danneggiato.
Il triodo viene rilevato secondo il suddetto metodo per rilevare un diodo. Innanzitutto, determinare il collettore C e l'emettitore E e utilizzare un misuratore per misurare la caduta di tensione diretta delle due giunzioni PN. La caduta di tensione minore è il collettore C, la caduta di tensione maggiore è l'emettitore E e l'elettrodo comune utilizzato per le due misurazioni è la penna rossa, questo tubo è di tipo NPN, il polo comune è la penna nera, questo tubo è di tipo PNP.
I metodi di rilevamento di cui sopra devono essere annotati durante il test: se le due estremità della giunzione PN sono collegate in parallelo con una resistenza inferiore a 700 ohm, il valore visualizzato sarà piccolo. In questo momento, non pensare ciecamente che il transistor sia danneggiato. Puoi saldare un'estremità della resistenza e ripetere il test. Questo tubo è misurato sotto saldatura.
La resistenza tra CE dei triodi ordinari dovrebbe essere infinita. Per i transistor con resistenza interna, esiste una certa resistenza tra CE.
Utilizzare un multimetro digitale per misurare i poli del triodo
Inoltre, i multimetri digitali hanno generalmente una presa per misurare il triodo, che è costituito da due file di quattro piccoli fori. Ci inserisci il tuo triodo. Se è inserito correttamente, verrà visualizzato l'ingrandimento del triodo. Se è inserito in modo errato, non conterà. Quindi molto conveniente.
Canale N:
1) Il puntale rosso è collegato al primo pin e il puntale nero è collegato agli altri due pin. In questo momento, non vi è alcuna lettura sul multimetro, vale a dire, non vi è alcuna risposta, quindi il puntale rosso è collegato al polo G.
2) Il puntale rosso è collegato al secondo pin, il puntale nero è collegato al terzo pin, c'è una lettura, cioè è collegato, il puntale rosso non si muove, il puntale nero è collegato al polo G (che è stato misurato), quindi il puntale nero è collegato di nuovo. Collega il terzo pin e scopri che non può funzionare (questo significa che il tubo al 9,9 percento è buono), (il secondo pin e il terzo pin sono collegati perché il primo passaggio lo ha già caricato, e successivamente l'errore è perché Quando il puntale rosso è collegato al secondo piede, il puntale nero è stato scaricato quando è collegato al primo piede).
3) Il puntale rosso è collegato al terzo pin, il puntale nero è collegato al secondo pin e c'è una lettura, quindi il puntale rosso è collegato al polo S e il puntale nero è collegato a il polo D.
Il condensatore di prova ha un ingranaggio di capacità P, il resistore di prova ha un ingranaggio di resistenza R, la tensione di prova ha un ingranaggio di tensione V e la corrente di prova ha un ingranaggio di corrente A.
Attraverso l'introduzione di cui sopra all'uso dei multimetri digitali, devi avere una certa comprensione e puoi affrontarla facilmente nel processo di utilizzo successivo!
