Come utilizzare un multimetro per misurare la resistenza di terra
In molti casi, è necessario interrare il corpo a terra e condurre fuori terra per mettere a terra in modo affidabile l'apparecchiatura. Per garantire che la resistenza di terra soddisfi i requisiti, per la misurazione è solitamente necessario uno speciale tester della resistenza di terra.
Tuttavia, nel lavoro reale, un tester dedicato alla resistenza di terra è costoso e difficile da trovare. È possibile utilizzare un multimetro per misurare la resistenza di terra? L'autore ha utilizzato un multimetro per condurre esperimenti sulla resistenza del terreno in terreni di diversi tipi e ha confrontato i dati misurati dal multimetro con i dati misurati da uno speciale tester della resistenza del terreno. I due erano molto legati. I metodi di misurazione specifici sono i seguenti:
Trova due acciai rotondi da 8 mm e lunghi 1 m, affila un'estremità come asta di prova ausiliaria e inseriscili nel terreno a 5 m di distanza da entrambi i lati del corpo di messa a terra A da testare. La profondità dovrebbe essere superiore a 0,6 m e mantenere i tre in linea retta.
Qui A è il corpo di messa a terra da testare, B e C sono aste di prova ausiliarie

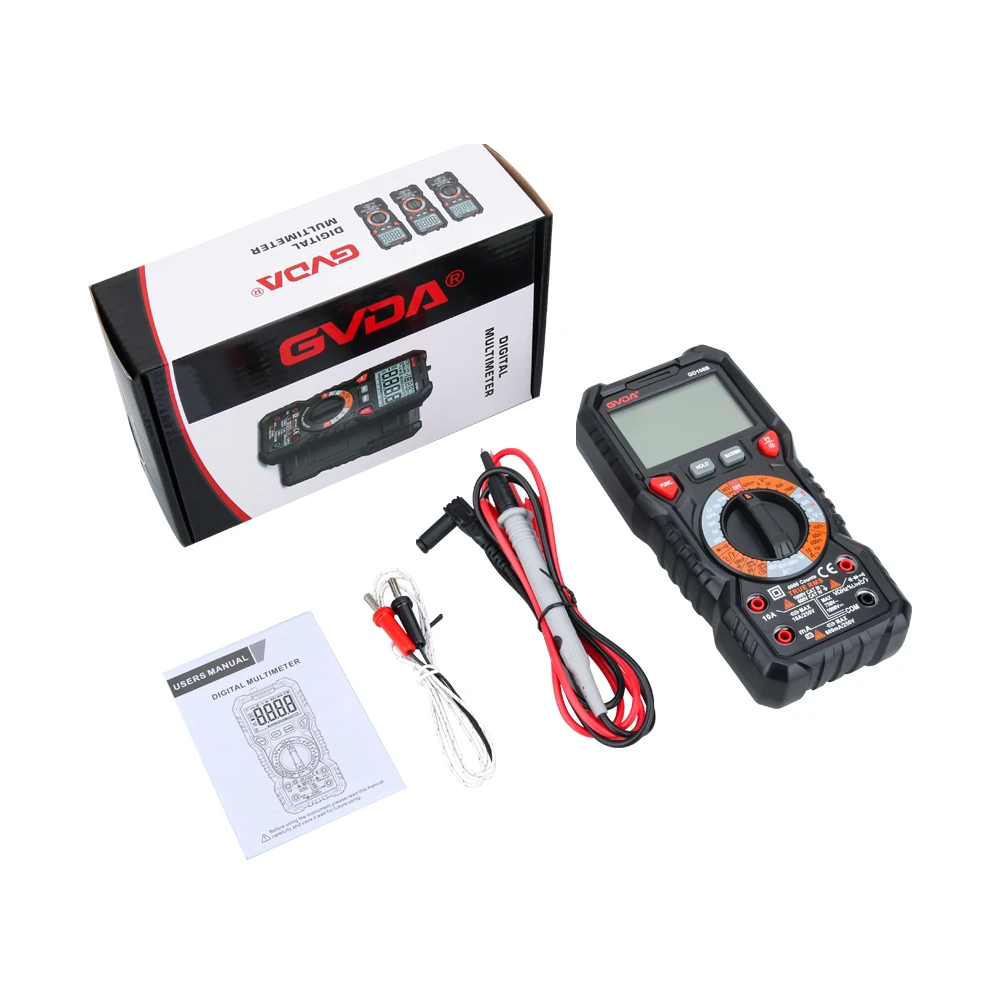

Successivamente utilizzare un multimetro (marcia R*1) per misurare i valori di resistenza tra A e B; registrarli come RAB, RAC e RBC tra A e C, quindi calcolare il valore della resistenza di terra del corpo di terra A.
Perché la resistenza al suolo si riferisce alla resistenza di contatto tra il corpo terrestre e il terreno. Lascia che le resistenze di terra di A, B e C siano rispettivamente RA, RB e RC. Supponiamo che la resistenza del terreno tra A e B sia RX. Poiché la distanza tra AC e AB è uguale, anche la resistenza del terreno tra A e C può essere RX; e poiché BC=2AB, la resistenza del terreno tra B e C è circa 2RX, quindi:
RAB=RA+RB+RX. . . . . .
①RAC=RA+RC+RX. . . . . .
②RBC=RB+RC+2RX. . . . . .
③Sostituisci ①+②?③ per ottenere: RA=(RAB+RAC?RBC)/2. . . . . . ④
L'equazione ④ è la formula di calcolo per la resistenza del terreno.
Esempio di misurazione reale: i dati misurati di un determinato corpo di messa a terra oggi sono i seguenti: RAB=8.4∩, RAC=9.3∩, RBC=10.5∩. Ma:
RA=（8.4+9.3?10.5）/2=3.6（∩）
Pertanto, il valore della resistenza di terra del corpo di terra misurato A è 3,6∩.
Vale la pena notare che prima della misurazione, i tre corpi di messa a terra A, B e C devono essere lucidati e lucidati con carta vetrata per ridurre al minimo la resistenza di contatto tra i puntali e il corpo di messa a terra e ridurre gli errori.
