Come utilizzare un multimetro digitale per valutare la condizione dei condensatori del condizionatore d'aria
I condensatori sono uno dei componenti elettronici più comunemente utilizzati. La forma e il simbolo circuitale del condensatore sono mostrati in figura. Il simbolo di testo comune per i condensatori è "C". Il condensatore è composto principalmente da elettrodi metallici, strati dielettrici e conduttori di elettrodi e i due elettrodi sono isolati l'uno dall'altro. Pertanto, ha le prestazioni di base di "blocco DC e comunicazione con AC".
Rilevamento diretto con file di capacità

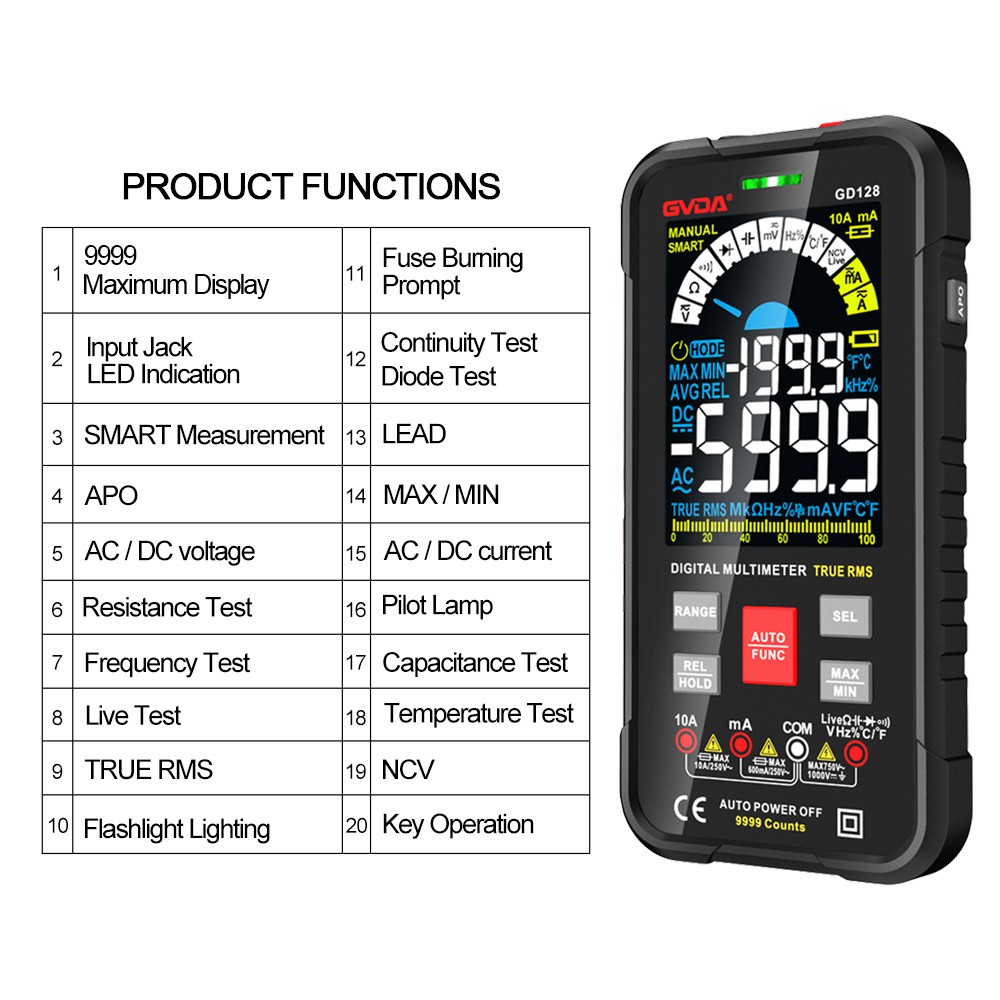

Alcuni multimetri digitali hanno la funzione di misurare la capacità e le loro gamme sono suddivise in cinque livelli: 2000p, 20n, 200n, 2μ e 20μ. Durante la misurazione, i due pin del condensatore scarico possono essere inseriti direttamente nel jack Cx sul pannello e i dati visualizzati possono essere letti dopo aver selezionato un intervallo appropriato. Il file 2000p è adatto per misurare capacità inferiori a 2000pF; Il file 20n è adatto per misurare la capacità tra 2000pF e 20nF; Il file 200n è adatto per misurare la capacità tra 20nF e 200nF; Il file da 2μ è adatto per misurare la capacità tra 200nF e 2μF Capacità; Gamma 20μ, adatta per misurare la capacità tra 2μF e 20μF.
L'esperienza ha dimostrato che alcuni tipi di multimetri digitali presentano errori elevati durante la misurazione di condensatori di piccola capacità inferiori a 50pF e che non esiste quasi alcun valore di riferimento per misurare la capacità inferiore a 20pF. In questo momento, il metodo in serie può essere utilizzato per misurare la capacità di piccolo valore. Il metodo è: prima trova un condensatore di circa 220pF, misura la sua capacità effettiva C1 con un multimetro digitale, quindi collega il piccolo condensatore da testare in parallelo per misurare la sua capacità totale C2, quindi la differenza tra i due (C{{ 7}}C2) è la capacità del piccolo condensatore da testare. È molto accurato misurare la piccola capacità capacitiva di 1-20pF con questo metodo.
Rilevamento con file di resistenza
La pratica ha dimostrato che il processo di carica del condensatore può essere osservato anche utilizzando un multimetro digitale, che riflette effettivamente il cambiamento della tensione di carica con quantità digitali discrete. Supponendo che la velocità di misurazione del multimetro digitale sia n volte/secondo, osservando il processo di carica del condensatore, si possono vedere n letture indipendenti l'una dall'altra e che aumentano in sequenza ogni secondo. In base a questa funzione di visualizzazione del multimetro digitale, è possibile rilevare se il condensatore è buono o cattivo e stimare la capacità. Quello che segue è un metodo per rilevare i condensatori utilizzando l'intervallo di resistenza di un multimetro digitale, che è di grande valore pratico per gli strumenti che non hanno un intervallo di capacità.
Questo metodo è adatto per misurare condensatori di grande capacità che vanno da 0.1 μF a diverse migliaia di microfarad.
1. Metodo operativo di misurazione
Ruotare il multimetro digitale sul livello di resistenza appropriato e il puntale rosso e il puntale nero toccano rispettivamente i due poli del condensatore Cx in prova. A questo punto, il valore visualizzato aumenterà gradualmente da "000" fino a quando non viene visualizzato il simbolo di overflow "1". Se "000" è sempre visualizzato, significa che il condensatore è internamente in cortocircuito; se viene sempre visualizzato come overflow, potrebbe essere che l'elettrodo interno del condensatore sia aperto, oppure il file di resistenza selezionato potrebbe non essere adatto. Quando si controlla il condensatore elettrolitico, va notato che il puntale rosso (caricato positivamente) è collegato al polo positivo del condensatore e il puntale nero è collegato al polo negativo del condensatore. 2. Principio di misura
Il principio di misurazione della misurazione dei condensatori con file di resistenza. Durante la misurazione, l'alimentazione positiva carica il condensatore misurato Cx attraverso la resistenza standard R0. Al momento della ricarica, poiché Vc=0, viene visualizzato "000". Man mano che Vc aumenta gradualmente, il valore visualizzato aumenta di conseguenza. Quando Vc=2VR, il misuratore inizia a visualizzare il simbolo di overflow "1". Il tempo di ricarica t è il tempo necessario affinché il valore visualizzato passi da "000" a overflow e questo periodo di tempo può essere misurato da un orologio al quarzo.
