Come verificare la presenza di cortocircuiti e circuiti aperti con un multimetro

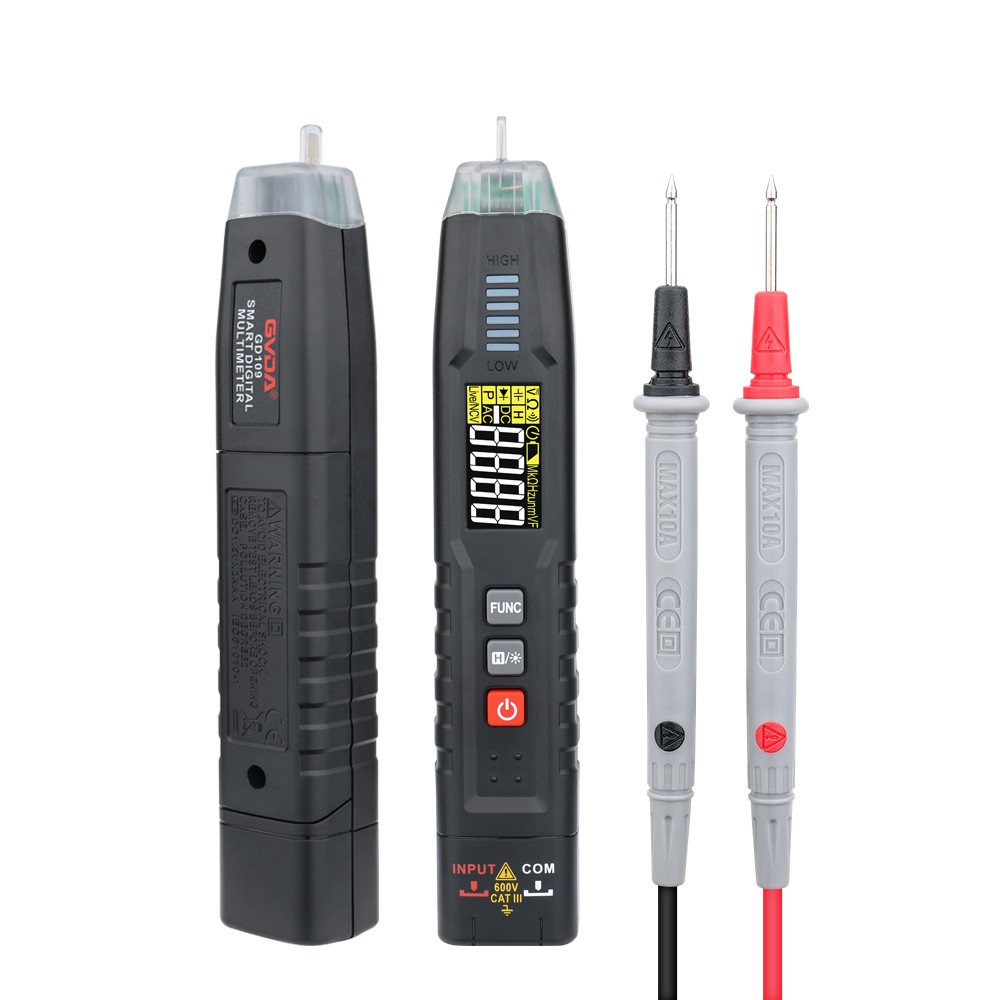

Un multimetro è uno strumento "hardcore" essenziale per gli amici impegnati nei settori dell'elettronica, dell'ingegneria elettrica e della manutenzione. Ha funzioni molto potenti e può essere utilizzato per misurare tensione CA, tensione CC, corrente CA, corrente CC, resistenza, capacità, diodo, transistor, temperatura, ecc. Ad esempio, durante il test e il debug dei prodotti, è necessario utilizzare un multimetro per facilitare l'individuazione dei problemi.
Quando un prodotto non funziona correttamente, solitamente misuro le tensioni di ingresso e di uscita utilizzando l'intervallo di tensione per determinare se il circuito di alimentazione funziona correttamente. Una tensione anomala spesso indica un cortocircuito o un circuito aperto.
Prova dell'ingranaggio del cicalino per cortocircuito e circuito aperto
Un multimetro digitale di solito ha una modalità cicalino, che emetterà il suono "BI" quando collegato, il che è molto intuitivo e non richiede di fissare il multimetro.
Quando si misurano due posizioni che non devono essere collegate, se viene emesso un suono "BI", indica un corto circuito; Quando si misurano due posizioni che dovrebbero essere collegate, ma non si sente il suono "BI", indica che è presente un interruttore automatico;
Se il tuo multimetro non dispone di una modalità cicalino, puoi anche utilizzare una modalità resistenza per determinare se è presente un cortocircuito o un circuito aperto in base al metodo di misurazione della resistenza. Se la resistenza diventa molto piccola, solo pochi ohm, o anche qualche decimo di ohm, indica un corto circuito; Se il valore della resistenza non può essere misurato o è notevolmente elevato, significa che c'è un circuito aperto.
Misurazione delle perdite
La dispersione è divisa in forte dispersione di corrente e debole dispersione di corrente. Per forti dispersioni elettriche si intende la perdita di alta tensione CA, che può causare elettricità alle persone o far scattare l'interruttore di dispersione. È possibile impostare il multimetro in modalità CA per misurare se è presente una determinata tensione CA. Un altro metodo consiste nel scollegare l'alimentazione e misurare la resistenza tra il punto di perdita e il filo sotto tensione (L) o il filo neutro (N) utilizzando l'intervallo massimo di resistenza. Se non ci sono perdite, il valore di resistenza è estremamente elevato, equivalente all'isolamento. Se la resistenza verso terra non è sufficientemente elevata e viene misurato un valore di resistenza di diverse centinaia di K, potrebbero esserci delle perdite.
Se si desidera misurare la debole dispersione di un circuito a corrente debole, è possibile utilizzare la gamma di corrente di un multimetro, collegare il multimetro in serie al circuito e misurare se la corrente di lavoro è aumentata. Ad esempio, quando il prodotto è in modalità standby normale, la corrente è di diverse decine di microampere, ma quando viene misurata a diverse centinaia di microampere o addirittura diversi milliampere, indica che ci sono componenti con perdite nel circuito. Se non si è sicuri dell'entità della corrente di lavoro durante la misurazione della corrente, è possibile iniziare con l'ingranaggio con una portata più ampia e ridurre gradualmente la portata da testare. Il superamento dell'intervallo può facilmente bruciare il fusibile del multimetro.
