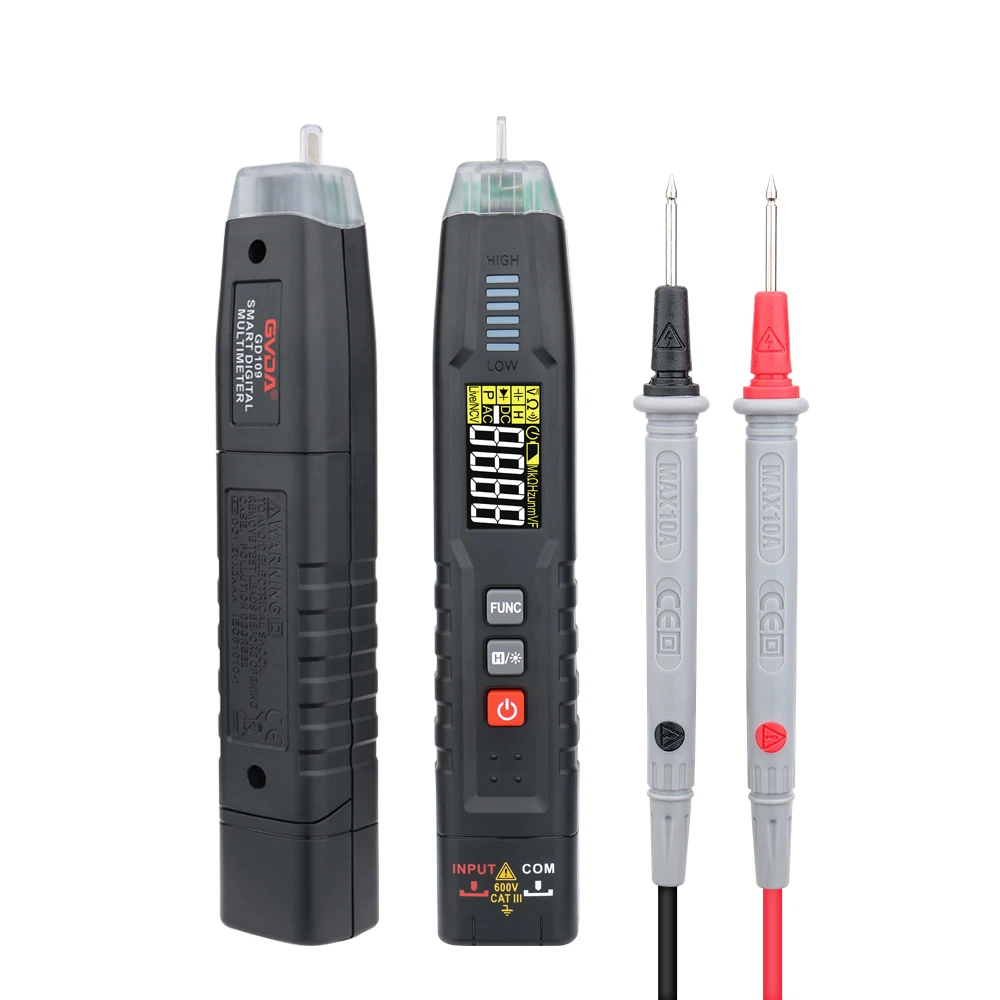

Come misurare la qualità dei motori trifase con un multimetro
Innanzitutto, utilizzare un multimetro per misurare il valore della resistenza CC di ciascun avvolgimento del motore. Per i motori trifase verificare che i valori di resistenza degli avvolgimenti trifase siano quanto più equilibrati possibile. Generalmente l'errore del valore di resistenza degli avvolgimenti trifase dei motori di potenza inferiore (inferiore a 2,2KW) non può superare i 5Ω. Confronto di potenza L'errore di resistenza degli avvolgimenti trifase di motori di grandi dimensioni non può superare i 2 ohm. I motori trifase hanno diverse resistenze degli avvolgimenti con diversi livelli di potenza (generalmente da 1 a diverse centinaia di Ω. Maggiore è la potenza, minore è il valore di resistenza DC degli avvolgimenti. ).
La resistenza di un motore monofase è generalmente compresa tra pochi Ω e pochi kΩ ed è formato solo da un avvolgimento principale e da un avvolgimento ausiliario. Gli avvolgimenti principale e ausiliario di un motore monofase che può ruotare in avanti e all'indietro hanno lo stesso valore di resistenza CC e l'avvolgimento ausiliario può funzionare solo in una direzione. Il valore di resistenza dell'avvolgimento è leggermente maggiore del valore di resistenza dell'avvolgimento principale. Per un motore monofase che utilizza un anello di cortocircuito, solo l'avvolgimento principale è effettivamente collegato all'alimentazione a 220 V CA.
L'uso di un multimetro per misurare la resistenza di isolamento dell'avvolgimento non è sufficientemente preciso, ma è anche possibile misurare approssimativamente con un multimetro una certa resistenza di isolamento senza rottura. Utilizzare la gamma 200M del multimetro digitale (gamma RX10K del multimetro a puntatore) per misurare un avvolgimento di fase e gli altri due avvolgimenti di fase. Oppure la resistenza di isolamento tra l'avvolgimento e il telaio, il valore della resistenza CC è infinito o superiore a diverse centinaia di megaohm.
Se il valore della resistenza CC è relativamente basso, ciò dimostra che la resistenza di isolamento dell'avvolgimento è piccola, potrebbe essere umida e deve essere asciugata prima del funzionamento. Se il valore di resistenza visualizzato è decine o 0, significa che c'è un cortocircuito tra gli avvolgimenti e gli avvolgimenti e tra gli avvolgimenti e il telaio. È necessario ispezionarlo ed eliminare il guasto prima di poterlo mettere in funzione.
1. Ispezione visiva per verificare se il motore presenta un evidente odore di bruciato e se i terminali della scatola di giunzione sono in buone condizioni.
2. Ruotare manualmente il rotore del motore per vedere se la rotazione è normale e se si avvertono rumori anomali.
3. Utilizzare un multimetro per misurare i parametri.
Sappiamo che i motori hanno una connessione a triangolo e una connessione a stella, ma indipendentemente dal metodo di connessione utilizzato, il metodo di misurazione è lo stesso:
Il primo consiste nel misurare l'isolamento verso terra di ciascuna delle tre fasi.
(Naturalmente, un multimetro può misurare solo la resistenza verso terra, perché l'isolamento è relativo alla tensione. Per misurare l'isolamento, è comunque necessario utilizzare un megger o un tester per la resistenza di isolamento. Per comodità di descrizione, si chiama ancora isolamento).
Il secondo è misurare l'isolamento di fase tra due delle tre fasi.
Il terzo consiste nell'utilizzare l'intervallo di resistenza del multimetro per testare il valore della resistenza CC dell'avvolgimento trifase. (La resistenza CC viene generalmente misurata in modo più accurato con un tester di resistenza CC o un ponte di Wheatstone, poiché il valore della resistenza CC viene generalmente misurato come molto piccolo, solitamente intorno a 0,2 ohm. Se non è disponibile uno strumento pertinente, un multimetro può anche essere usato in alternativa.)
In generale, la resistenza di isolamento misurata non dovrebbe essere troppo piccola, generalmente almeno 0,5 megaohm. I tre valori di resistenza di isolamento misurati verso terra dovrebbero essere equivalenti e i tre valori di resistenza di isolamento fase-fase dovrebbero essere equivalenti. Anche i tre valori della resistenza CC devono essere equivalenti.
