Come giudicare il corto circuito, il circuito aperto e la perdita con multimetro

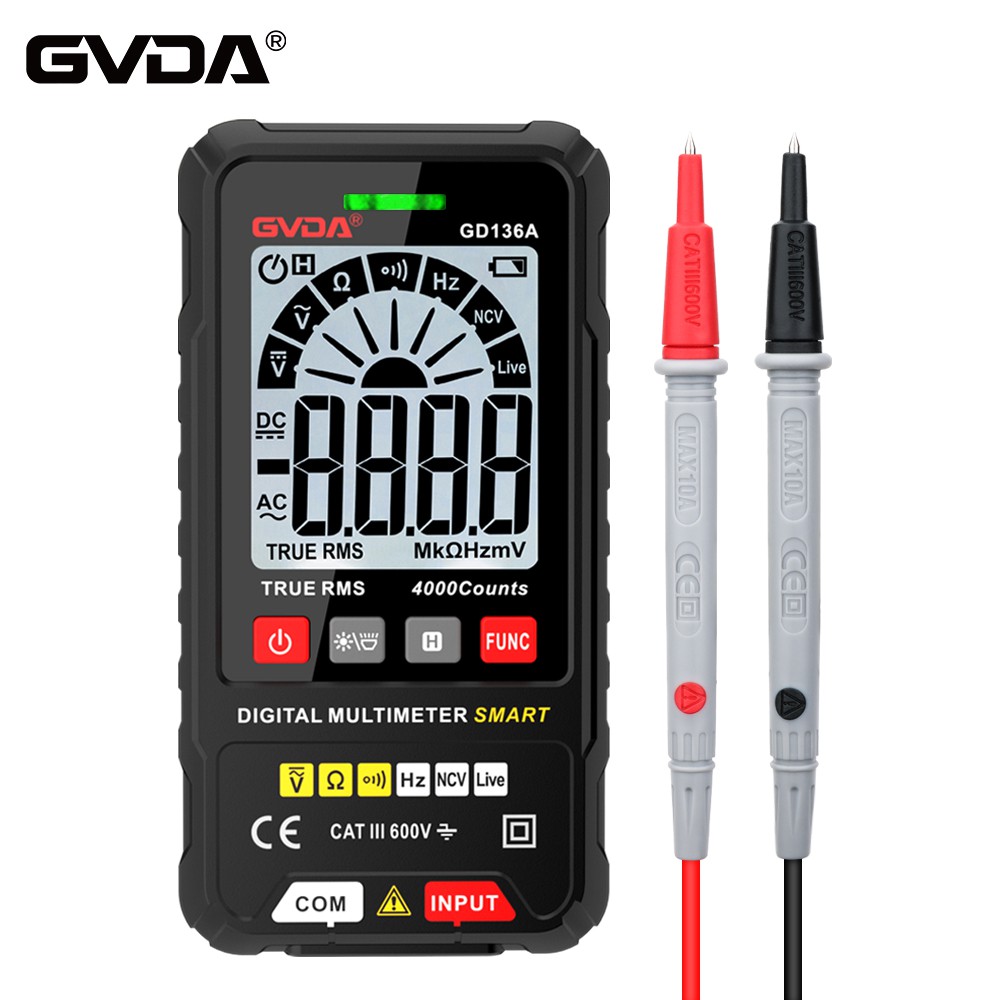

Il metodo di utilizzo di un multimetro per determinare il corto circuito, il circuito aperto e la perdita è:
Short Circuit: scollegare l'alimentazione, misurare la resistenza e se la resistenza è molto piccola o addirittura zero, è un corto circuito (corto circuito metallico);
Circuito aperto: scollegare l'alimentazione, misurare la resistenza e quando la resistenza è infinita, è un circuito aperto (circuito aperto)
Perdita: collegare l'alimentazione e misurare la tensione dell'involucro a terra. Quando il valore di tensione è elevato, è considerato perdite; Misura la differenza nella corrente tra i fili live e neutri e, se non è zero, ci saranno perdite.
Quanto sopra è il principio dell'utilizzo di un multimetro per diagnosticare i guasti del circuito, ma ci sono alcune lievi differenze nella diagnosi di guasti del circuito reale.
Quindi, diamo un'occhiata a come utilizzare un multimetro per determinare cortocircuiti del circuito, circuiti aperti e perdite nei circuiti reali.
1: riassunto
L'immagine seguente è il mio riepilogo dei metodi per il controllo di cortocircuiti, circuiti aperti e perdite con un multimetro, che può essere salvato per un uso futuro.
2: utilizzare un multimetro per determinare un corto circuito (prendendo un circuito 220 V come esempio)
(1) Scollegare l'alimentazione del circuito.
(2) Taglia gli interruttori di ciascun ramo del circuito
Scopo: eliminare l'impatto delle strade di filiale sulle strade principali.
(3) Misurare la resistenza tra i fili vivi e neutri del circuito principale. Se il valore di resistenza è 0, nel circuito principale si è verificato un corto circuito (cortocircuito di Xing in metallo).
Attenzione: dopo aver determinato la presenza di un cortocircuito nel circuito principale, continuare a misurare la resistenza tra i terminali di cablaggio di altri dispositivi sul circuito principale. Identifica i punti di corto circuito in sequenza.
(4) Utilizzando lo stesso metodo del circuito principale, verificare se ci sono punti di cortocircuito in ciascun ramo.
ATTENZIONE: è difficile determinare il punto di guasto del cortocircuito del circuito, ma fintanto che seguiamo il diagramma del circuito,
Dividi il circuito in piccoli blocchi in base ai circuiti principali e di ramo, misura pazientemente il valore di resistenza e tutto può essere facilmente risolto.
3: multi metro per determinare il circuito aperto (prendendo il circuito a 220 V come esempio)
Il giudizio di rottura del circuito può essere basato sull'infinita resistenza al momento della rottura del circuito,
Ma quando il circuito è complesso, possiamo collegare l'alimentazione,
Quindi identificare i punti di anomalia (come le luci degli indicatori che non si accendono o altri dispositivi funzionanti in modo anomalo),
Secondo il diagramma del circuito, misurare la tensione di terra passo per passo.
Quando la tensione di terra di un determinato componente è 0, indica che prima c'è una rottura del circuito, continua a cercare verso l'alto.
Fino a quando non viene determinato il punto di rottura.
