Come trovare una messa a terra o un cortocircuito
Ma risponderò comunque alla domanda su come rilevare se la linea di distribuzione del sezionatore senza protezione differenziale e differenziale è cortocircuitata o messa a terra; (In realtà, se c'è un cortocircuito nel circuito di distribuzione del sezionatore, le conseguenze sono la bruciatura dei fili o il danneggiamento del sezionatore. Risponderò comunque alla domanda secondo il principio di rilevamento.).

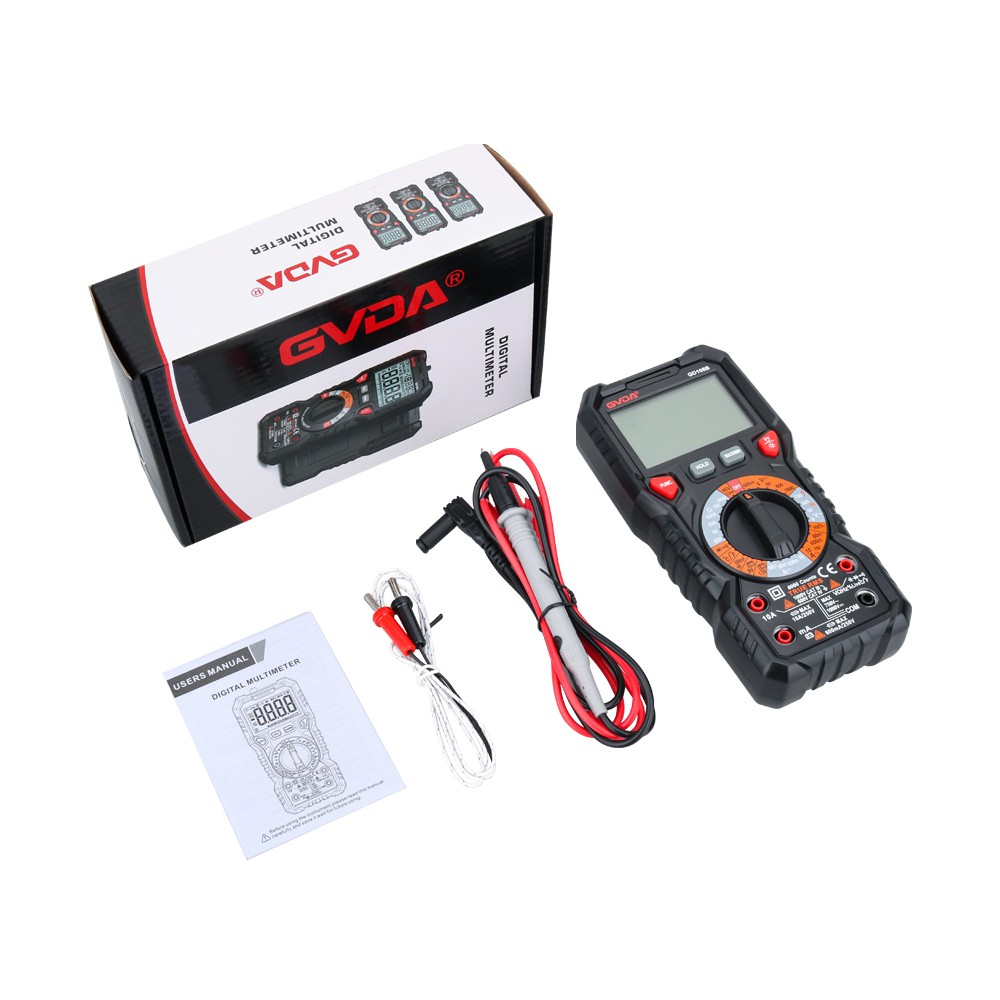

1) Spegnere l'interruttore generale all'inizio della linea di distribuzione, scollegare tutti i sezionatori presenti sulla linea, compreso il carico a spina collegato alla presa, e misurare con un multimetro la resistenza delle due linee uscenti della linea elettrica passare in 100 livelli. Se la resistenza del multimetro è molto piccola (cioè la lancetta oscilla verso destra quasi fino alla fine), significa che è presente un cortocircuito tra la linea di fase e la linea neutra. Altrimenti non c'è cortocircuito. Lo stesso metodo di rilevamento viene utilizzato per misurare se è presente un cortocircuito tra la linea di fase e la linea di messa a terra di protezione (neutro) e tra la linea di neutro e la linea di messa a terra di protezione (neutro).
2) Se non c'è cortocircuito tra il filo di fase e il filo neutro, il filo di fase e il filo di messa a terra protettiva (neutro), e il filo neutro e il filo di messa a terra protettiva (neutro), è possibile rilevare se c'è è un fenomeno di messa a terra tra il filo di fase e il filo di neutro.
Se si dispone di una pinza amperometrica a portata di mano, è meglio utilizzare una pinza amperometrica per rilevare la corrente di terra. Il metodo di rilevamento è: scollegare prima l'interruttore di alimentazione, rimuovere il filo neutro di distribuzione dal terminale di uscita dell'interruttore di alimentazione (e fare un segno), quindi chiudere l'interruttore di alimentazione e utilizzare una pinza amperometrica per misurare se è presente una corrente di terra nel filo di fase (la pinza amperometrica viene prima impostata su 100 A se non è possibile misurare la corrente, quindi impostata lentamente su un livello di corrente inferiore). Se ancora non è possibile misurare la corrente di terra; È possibile escludere la messa a terra della linea di fase. Dopo aver controllato la linea di fase, scollegare l'interruttore di alimentazione e rimuovere la linea di fase, collegare la linea neutra al contatto di uscita della linea di fase dell'interruttore di alimentazione, chiudere l'interruttore di alimentazione e utilizzare la pinza amperometrica di cui sopra per misurare la linea di fase per controllare la linea neutra.
Se non hai un orologio a forma di morsetto a portata di mano; Puoi anche trovare una testa della lampada sospesa e una lampadina a incandescenza da 25 watt, installare la testa della lampada e collegare due cavi da 15 centimetri come backup. Il metodo di rilevamento è:; Scollegare l'interruttore di alimentazione, rimuovere il filo di fase e il filo neutro, collegare prima la testa della lampada e la lampadina in serie tra il filo di fase e il contatto di uscita del filo di fase dell'interruttore di alimentazione, adottare misure di sicurezza, quindi chiudere l'interruttore di alimentazione. Se la lampadina si accende in questo momento, ciò dimostra che il filo di fase è collegato a terra. Maggiore è la luminosità della lampadina, maggiore è la corrente di terra e viceversa. Se la lampadina non si accende si può escludere la messa a terra del conduttore di fase. Dopo aver controllato la linea di fase, scollegare l'interruttore di alimentazione, rimuovere la linea di fase, collegare la lampadina originale in serie tra la linea neutra e il punto di connessione della linea di fase della presa dell'interruttore di alimentazione e adottare anche misure di sicurezza. Chiudere l'interruttore di alimentazione per controllare la linea neutra e il risultato del test sarà lo stesso della linea di fase sopra.
