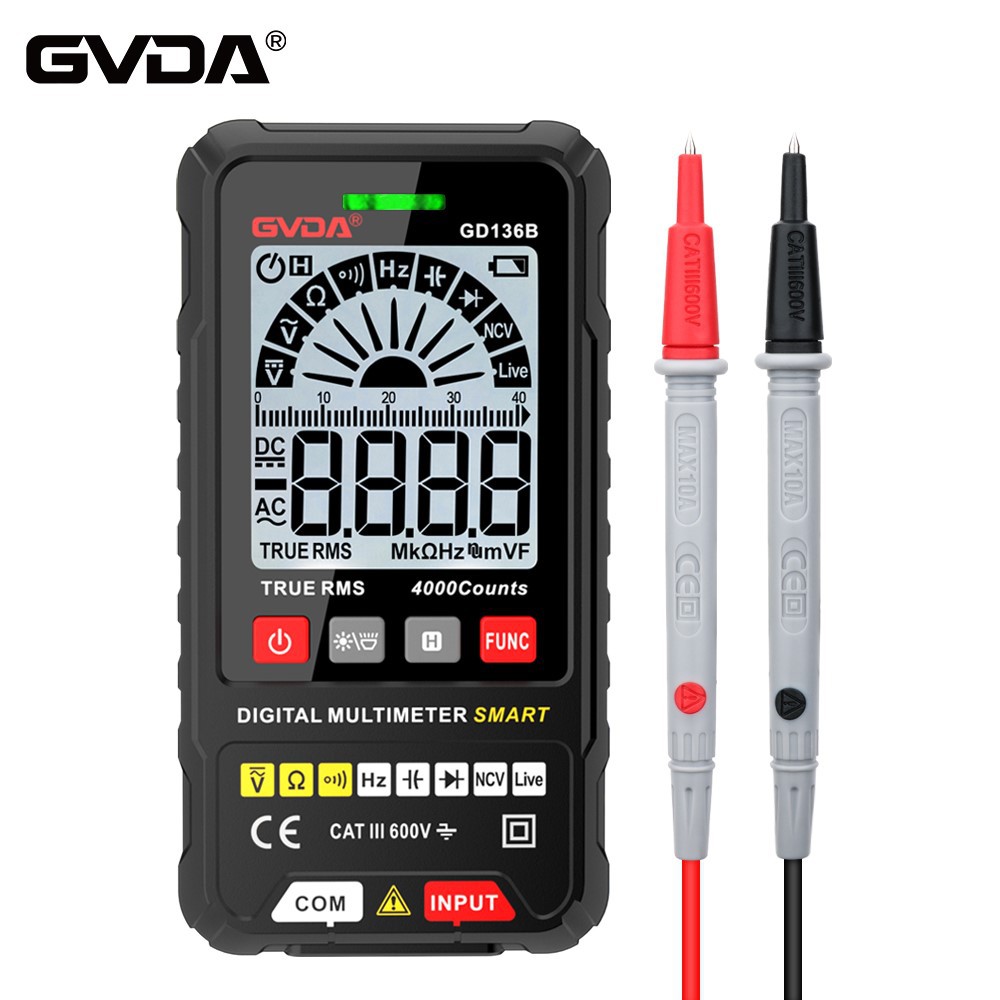

Come determinare quale pin è la base di un transistor utilizzando un multimetro
Supponendo di non sapere se il transistor da testare è di tipo NPN o PNP e di non poter distinguere quale elettrodo sia ciascun pin. La fase del test consiste nel determinare quale perno è la base. A questo punto prendiamo due elettrodi (come gli elettrodi 1 e 2) e misuriamo la loro resistenza diretta e inversa invertendo le due sonde di un multimetro. Osserviamo l'angolo di deflessione della sonda; Successivamente, prendi gli elettrodi 1 e 3, nonché gli elettrodi 2 e 3, e misura la loro resistenza diretta e inversa invertendoli rispettivamente. Osservare l'angolo di deflessione del puntatore. In queste tre misurazioni invertite devono esserci due risultati di misurazione simili: cioè, nella misurazione invertita, l'indice devia molto in una misurazione e leggermente nell'altra; La misurazione rimanente deve essere invertita e l'angolo di deflessione del puntatore prima e dopo la misurazione è molto piccolo. Il piede che questa volta non è stato misurato è la base (b) che stiamo cercando.
2, Dopo aver identificato la base del transistor, possiamo determinare il tipo di conduttività del transistor in base alla direzione della giunzione PN tra la base e gli altri due elettrodi. Collega la sonda nera del multimetro alla base e la sonda rossa a uno degli altri due elettrodi. Se l'indice della testina del multimetro devia notevolmente, significa che il transistor testato è un transistor NPN; Se l'angolo di deflessione dell'indice del misuratore è molto piccolo, la provetta testata è di tipo PNP.
3, Determinare collettore ed emettitore: (1) Per i transistor NPN, misurare la resistenza positiva e negativa tra i due poli invertendo le sonde nera e rossa di un multimetro. Sebbene l'angolo di deflessione del puntatore del multimetro sia piccolo in entrambe le misurazioni, un'osservazione attenta mostra che ci sarà sempre un angolo di deflessione leggermente più grande. A questo punto la sonda nera deve essere collegata al collettore (c) e la sonda rossa deve essere collegata all'emettitore (e).
(2) Per i transistor di tipo PNP, misurare la resistenza diretta e inversa tra i due poli invertendo le sonde nera e rossa di un multimetro. Quando l'indice si discosta leggermente, la sonda nera deve essere collegata all'emettitore (e) e la sonda rossa deve essere collegata al collettore (c)
