Come funziona un multimetro?

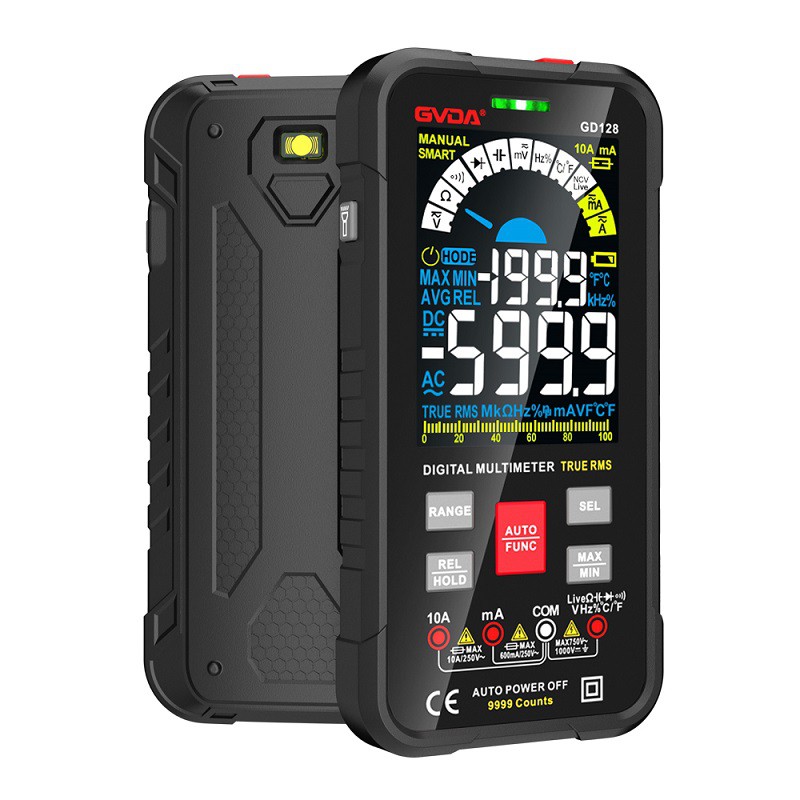

"Multimetro" è l'abbreviazione di multimetro, uno strumento indispensabile nella nostra produzione elettronica. I multimetri possono misurare corrente, tensione, resistenza e alcuni possono anche misurare l'amplificazione di un transistor, frequenza, capacità, potenziale logico, valore decibel, ecc. Esistono molti tipi di multimetri, i più popolari oggigiorno sono del tipo a puntatore meccanico e digitale multimetro. Ognuno di essi ha i propri vantaggi e svantaggi; per i principianti dell'elettronica si consiglia l'uso di un multimetro analogico, perché ci è molto utile familiarizzare con alcuni principi di conoscenza dell'elettronica. Quanto segue introduce principalmente il principio di misurazione del multimetro a puntatore meccanico.
Il principio di base di questo tipo di multimetro è quello di utilizzare un amperometro DC magnetoelettrico sensibile (microampere) come testa del misuratore. Quando una piccola corrente passa attraverso il misuratore, verrà visualizzata un'indicazione di corrente. Tuttavia, la testa del misuratore non può far passare una corrente elevata, quindi alcuni resistori devono essere collegati in parallelo o in serie alla testa del misuratore per deviare o ridurre la tensione, in modo da misurare la corrente, la tensione e la resistenza nel circuito.
1. Principio di misurazione della corrente continua.
Collegando un resistore appropriato (chiamato resistore di shunt) in parallelo al misuratore per shuntare la corrente, è possibile espandere l'intervallo di corrente. La modifica della resistenza del resistore di shunt può modificare l'intervallo di misurazione della corrente.
2. Principio di misurazione della tensione CC.
Collegando un resistore appropriato (chiamato resistore moltiplicatore) in serie al misuratore per ridurre la tensione, è possibile espandere l'intervallo di tensione. La modifica della resistenza del resistore moltiplicatore può modificare l'intervallo di misurazione della tensione.
3. Principio di misurazione della tensione CA.
Poiché il misuratore è un misuratore CC, quando si misura la CA, è necessario installare un circuito raddrizzatore a semionda in parallelo o in serie per rettificare la CA in CC e quindi passarla attraverso il misuratore, in modo che la tensione CA possa essere misurata secondo l’entità della DC. Il metodo per estendere l'intervallo di tensione CA è simile a quello per l'intervallo di tensione CC.
4. Principio di misurazione della resistenza.
Collegare i resistori appropriati in parallelo e in serie alla testa del misuratore e collegare contemporaneamente una batteria in serie, in modo che la corrente passi attraverso la resistenza da misurare. In base alla dimensione della corrente, è possibile misurare il valore della resistenza. La modifica della resistenza del resistore di shunt può modificare l'intervallo della resistenza.
