Come funziona un contatore di morsetto come funziona un contatore

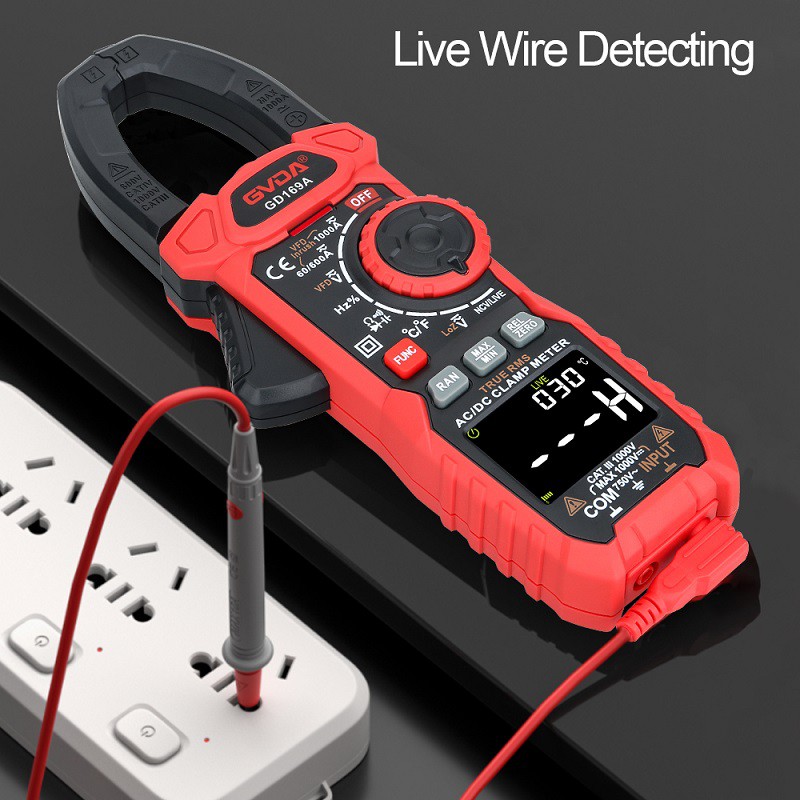

Un misuratore di morsetto è essenzialmente composto da un trasformatore di corrente, una chiave a base di morsetto e uno strumento di forza reattiva del sistema elettrico rettificante.
Il principio di lavoro di un misuratore di tipo morsetto è lo stesso di quello di un trasformatore. La bobina primaria è un filo che passa attraverso un nucleo di ferro di tipo morsetto, equivalente alla bobina primaria di un trasformatore di turno 1-, che è un trasformatore step-up. La bobina secondaria e l'amperometro utilizzate per la misurazione formano un circuito secondario. Quando una corrente alternata passa attraverso un filo, è questa bobina che genera un campo magnetico alternato, causando una corrente indotta nel circuito secondario. Il rapporto tra la corrente e la corrente primaria è inversamente proporzionale al numero di giri nelle bobine primarie e secondarie. L'amperometro di tipo morsetto viene utilizzato per misurare le correnti elevate. Se la corrente non è abbastanza grande, il filo primario può essere passato attraverso l'amperometro del tipo di morsetto aumentando il numero di curve e la corrente misurata può essere divisa per il numero di turni.
L'avvolgimento secondario del trasformatore di corrente attraverso il tipo attraverso l'amperometro è avvolto attorno al nucleo di ferro e collegato all'amperometro CA, e il suo avvolgimento primario è il filo misurato che passa attraverso il centro del trasformatore. La manopola è in realtà un interruttore di selezione della gamma e la funzione della chiave è aprire e chiudere la parte mobile del nucleo del trasformatore di tipo attraverso attraverso, in modo da bloccare il filo misurato.
Quando si misurano la corrente, premere la chiave, aprire il morsetto e posizionare il filo di trasporto di corrente misurato al centro del trasformatore di corrente attraverso il tipo. Quando una corrente alternata passa attraverso il filo misurato, il flusso magnetico della corrente alternata induce una corrente nell'avvolgimento secondario del trasformatore. Questa corrente passa attraverso la bobina dell'amperometro elettromagnetico, causando la deviazione del puntatore e indicando il valore di corrente misurato sulla scala del quadrante.
Il misuratore di morsetto è stato originariamente utilizzato per misurare la corrente AC, ma ora ha anche le funzioni di un multimetro, che può misurare la tensione AC/CC, la corrente, la capacità, il diodo, il transistor, la resistenza, la temperatura, la frequenza e così via.
Un misuratore di morsetto è uno strumento utilizzato per misurare la corrente di un circuito elettrico in esecuzione, che può misurare la corrente senza interruzione.
