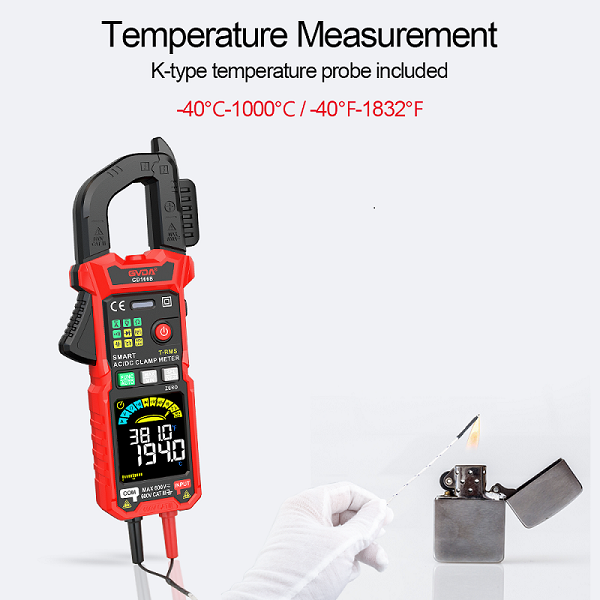

Spiegazione delle applicazioni e delle caratteristiche della pinza amperometrica
Di solito, quando si misura la corrente con un normale amperometro, è necessario interrompere il circuito e arrestare la macchina prima di collegare l'amperometro per la misurazione, il che è molto problematico. A volte, ai motori normalmente funzionanti non è consentito farlo. A questo punto diventa molto più conveniente l’utilizzo di una pinza amperometrica, che permette di misurare la corrente senza interrompere il circuito. Il principio di funzionamento di una pinza amperometrica è il seguente:
Il filo del circuito testato che passa attraverso il nucleo di ferro diventa la bobina primaria del trasformatore di corrente e la corrente viene indotta nella bobina secondaria attraverso la corrente. In modo che l'amperometro collegato alla bobina secondaria abbia un'indicazione - per misurare la corrente del circuito testato. La pinza amperometrica può essere modificata in intervalli diversi spostando la marcia dell'interruttore. Ma non è consentito funzionare con l'elettricità quando si cambiano le marce. La precisione degli orologi a pinza generalmente non è elevata e varia solitamente da 2,5 a 5 livelli. Per facilità d'uso, nel misuratore sono presenti anche interruttori di conversione con gamme diverse per misurare diversi livelli di corrente e tensione
Quando si controlla se la corrente trifase (meno di 5 A) di un piccolo motore trifase è bilanciata, se misurata con una pinza amperometrica, la prevalenza minima del misuratore è 1-10 A e alcuni contatori hanno un prima cella da 2 amp. Ancor più impossibile misurare sotto i 2 ampere o qualche decimo di ampere. Inoltre, gli amperometri spesso presentano errori significativi a intervalli bassi, rendendo difficile la lettura quando l'indice devia. Per misurare con precisione il valore della corrente, il filo di isolamento del carico può essere avvolto da 1 a N giri sul nucleo di ferro della pinza amperometrica. Applicazione del principio dei trasformatori di corrente per potenziare il campo magnetico, al fine di leggere valori di corrente maggiori. In questo modo la lettura risulta ingrandita, ma dalla parte ingrandita va sottratto il valore reale della corrente. Quando si aggiunge un giro, la lettura deve essere divisa per 2; Dividere per 3 quando si eseguono due giri. La regola è che il numero di giri è N, la corrente viene aumentata di N+1 volte e il valore corrente è uguale alla lettura del contatore/(N+1). Inoltre, per eliminare l'influenza del magnetismo residuo nel nucleo di ferro dell'amperometro, se si misura una corrente grande e immediatamente una corrente piccola, il nucleo di ferro dell'amperometro deve essere aperto e chiuso più volte per eliminare il magnetismo residuo in il nucleo di ferro.
