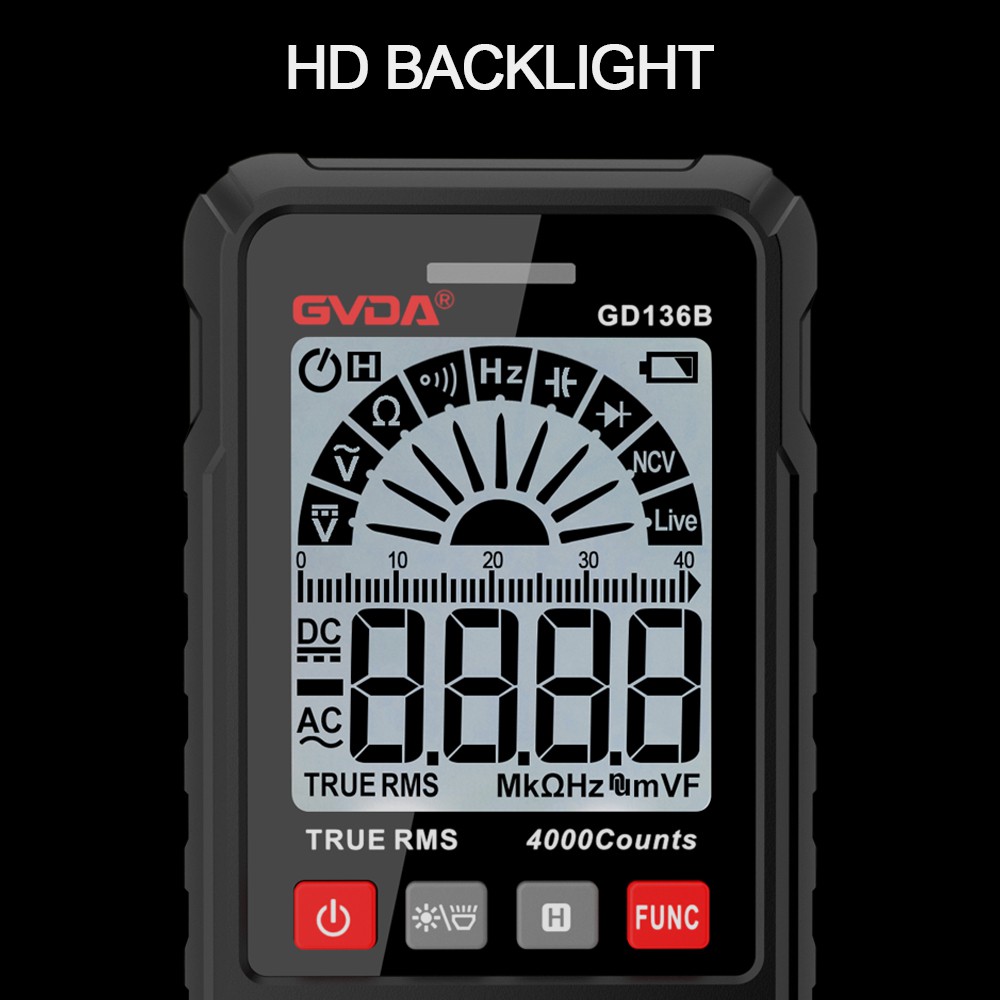

Multimetro digitale per testare la continuità del filo
1. Il multimetro digitale è un potente strumento per la misurazione elettronica. Può essere utilizzato per misurare la continuità dei circuiti nella vita quotidiana. I multimetri si dividono in multimetri digitali e multimetri analogici. Generalmente suddiviso in ingranaggio di tensione (AC + DC), ingranaggio di corrente (AC + DC) e ingranaggio di resistenza. Per misurare la continuità è necessario utilizzare il livello di resistenza, che è la funzione più semplice.
2. Prendiamo come esempio una sonda dentale. La sonda è un'impugnatura di plastica collegata a due aghi metallici, simile ai nostri soliti fili ricoperti. Per determinare se il punto A e il punto B sono collegati, utilizziamo i seguenti passaggi:
1) Innanzitutto assicurarsi che il cablaggio sia corretto, il filo nero sia inserito nella presa COM e il filo rosso sia inserito nella V (omiga o interfaccia a diodi)
2) Posizionare l'ingranaggio a 200 nell'ingranaggio di resistenza, o nell'ingranaggio "cicalino, diodo".
3) Collegare la penna rossa o la penna nera rispettivamente alle estremità A e B da misurare. Se A e B sono scollegati, lo schermo LCD visualizzerà "1", indicando una resistenza infinita.
4) Utilizzare lo stesso metodo per misurare i punti A e C per determinare se sono collegati. Se il cavo è collegato, verrà emesso un segnale acustico e lo schermo LCD visualizzerà un numero vicino a "0", in questo caso "0.001"; quando si utilizza la modalità resistenza, se il filo è collegato, verrà visualizzato un numero di ticchettio inferiore a 200. La precisione del multimetro è diversa e anche il numero di misurazione è diverso, ma quando è acceso, sarà sempre un numero prossimo allo zero.
Il metodo sopra descritto può essere utilizzato nella vita quotidiana, ad esempio per misurare la continuità dei cavi, la continuità degli interruttori elettrici, ecc.
3. Nella vita quotidiana, ci sono anche altri dispositivi che possono essere misurati con questo metodo, come cuffie, altoparlanti, ecc., ma la loro resistenza sarà leggermente maggiore. L'immagine seguente è un diagramma schematico di un auricolare. Si può vedere che ci sono due canali sinistro e destro. L'essenza è che il terminale comune e i terminali dei canali sinistro e destro sono collegati rispettivamente a una bobina, che vibra ed emette un suono quando viene accesa. La resistenza della bobina è generalmente di 30-100 ohm.
4. Durante la misurazione effettiva, è possibile collegare i puntali rosso e nero rispettivamente al terminale comune e alle estremità del canale sinistro e destro. Fare attenzione a non toccare le linee tra i puntali rosso e nero. Come si può vedere dall'esempio seguente, la resistenza misurata tra il canale sinistro e il terminale comune è 33 ohm, indicando che questo canale è normale. È inoltre possibile utilizzare lo stesso metodo per determinare un altro canale.
5. Per i multimetri a puntatore:
1) Collegare correttamente il puntale rosso e il puntale nero
2) Collegare i puntali rosso e nero ad entrambe le estremità della linea da misurare
3) Se la resistenza dell'indice è prossima allo zero, o relativamente piccola, significa che le linee sono collegate. Se non si muove o la resistenza è elevata, il filo è scollegato.
