Analisi degli errori di tensione di multimetri digitali e analogici
Se la tensione misurata è di potenza commerciale, ovvero corrente alternata a 50 Hz, ed entrambi i contatori sono qualificati, può solo significare che la resistenza interna della tensione misurata è troppo grande. Il fattore più importante che influenza i risultati della tensione misurata tra multimetri analogici e multimetri digitali alla stessa frequenza è la differenza nella resistenza interna, che è molto diversa e non dello stesso ordine di grandezza. Quando la resistenza interna della tensione misurata è piccola, la differenza non è evidente. Quando la resistenza interna della tensione misurata è elevata, i risultati della misurazione saranno significativamente diversi.
In questo caso, è possibile che la tensione misurata non sia l'effettiva linea elettrica sotto tensione da 220 V, o sia la tensione misurata dopo che il filo sotto tensione passa attraverso un determinato apparecchio elettrico, o sia la tensione dell'involucro che perde dell'impianto elettrico. apparecchio.
Escludendo le possibilità sopra indicate, può solo significare che uno dei due orologi è impreciso e necessita di riparazione e regolazione.
C'è un errore nella misurazione della tensione. Prima di tutto, devi capire qual è la frequenza della tensione CA misurata in Hz? Questa tensione è un'onda sinusoidale pura?
I manuali dei vari multimetri attualmente sul mercato sono contrassegnati con l'intervallo di risposta in frequenza e la forma d'onda CA del misuratore quando si misura la tensione CA. Per tutti i tipi di normali multimetri digitali, la risposta in frequenza è generalmente 40-1000Hz e deve essere un'onda sinusoidale (distorsione inferiore o uguale all'1%). La precisione della misurazione non è garantita per tensioni CA misurate oltre l'intervallo sopra indicato. Questo perché i circuiti di conversione AC/DC (corrente alternata/corrente continua) nella maggior parte dei multimetri digitali sono fondamentalmente progettati utilizzando il doppio amplificatore operazionale a bassa potenza TL062. Questo amplificatore operazionale ha un GBW limitato (prodotto della larghezza di banda del guadagno), quindi il multimetro digitale non può misurare la tensione CA ad alta frequenza (ovviamente dipende anche se il resistore divisore di tensione del multimetro è compensato).
Per quanto riguarda il multimetro analogico generale (è stato inventato per la prima volta dagli americani, 100 anni fa), la sua struttura interna è abbastanza semplice, con un misuratore ad alta sensibilità + raddrizzatore a diodi + resistore divisore di tensione (alcuni multimetri analogici In ordine per migliorare la sensibilità del multimetro, viene aggiunto un amplificatore operazionale (amplificatore CA) tra la testata del misuratore e il resistore divisore di tensione). Pertanto la precisione di misurazione di questo vecchio ed economico multimetro non può essere paragonata a quella di un multimetro digitale. Il resistore divisore di tensione di questo tipo di misuratore Generalmente, la compensazione della capacità non viene eseguita, quindi la risposta in frequenza è generalmente 40-400Hz.
I due misuratori misurano la stessa tensione alternata con una differenza di decine di volt. Innanzitutto, è necessario controllare le reti di resistori divisori di tensione per vedere se uno dei resistori cambia valore? Se tutto è normale, per il multimetro analogico puoi anche verificare se l'indice del misuratore può puntare allo zero? Per un multimetro digitale, è possibile verificare se il potenziometro di calibrazione del range di tensione CA è allentato?

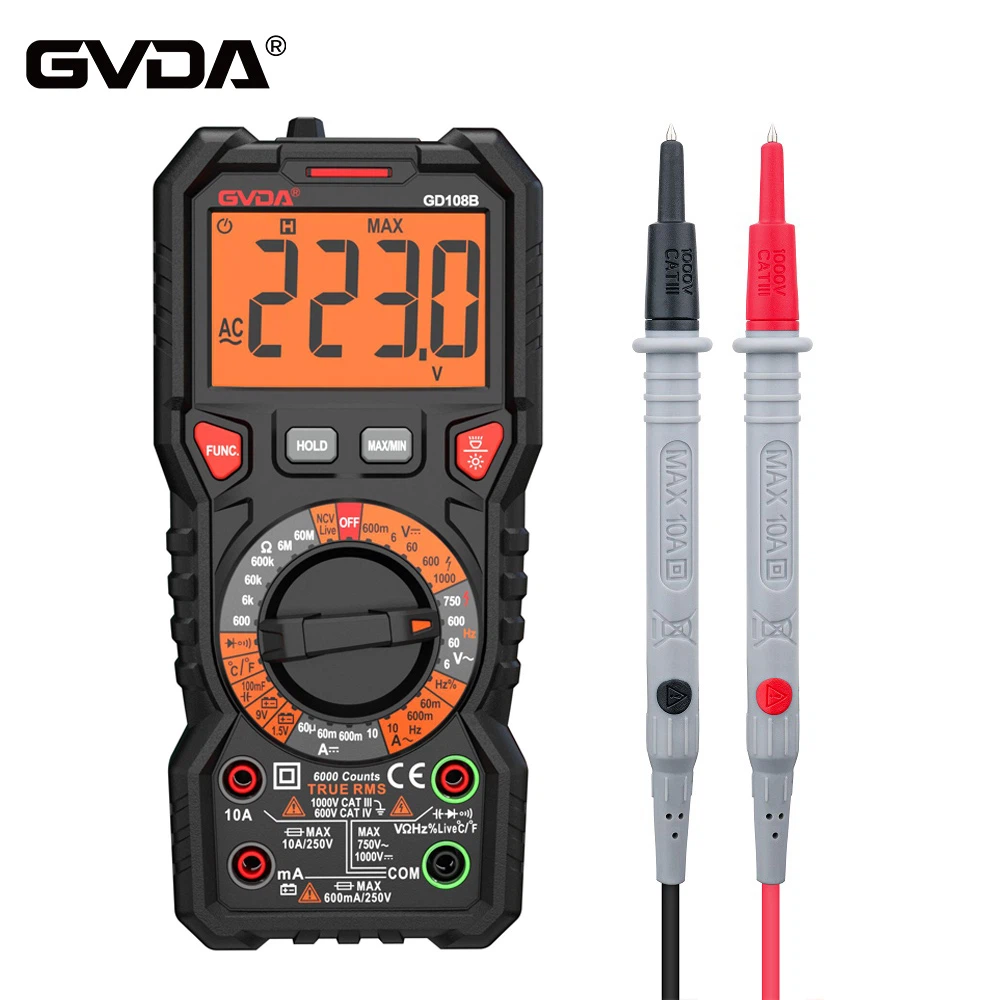

A proposito, se si desidera misurare con precisione la tensione CA di forme d'onda arbitrarie, si consiglia di acquistare un multimetro a vero valore efficace (TRMS). Questo multimetro può misurare con precisione la tensione CA di varie forme d'onda come onde sinusoidali, onde triangolari, onde rettangolari, ecc. ed è strettamente correlato al grado di distorsione. Niente da fare.
