Rilevamento della tensione diretta dei diodi con un multimetro digitale



In questa marcia, la sonda rossa è collegata all'alimentazione positiva all'interno del multimetro e la sonda nera è collegata all'alimentazione negativa all'interno del multimetro. La connessione tra le due sonde e il diodo è mostrata nella Figura 1. Se misurato secondo la connessione nella Figura 1 (a), il diodo testato conduce nella direzione in avanti e il multimetro visualizza la tensione di conduzione diretta del diodo in mV. Tipicamente, un buon diodo al silicio dovrebbe avere una tensione di conduzione diretta compresa tra 500 mV e 800 mV, mentre un buon diodo al germanio dovrebbe avere una tensione di conduzione diretta compresa tra 200 mV e 300 mV. Se viene visualizzato "000" significa che il diodo è in cortocircuito a causa di un guasto. Se viene visualizzato "1", indica che il diodo non è in avanti. Se misurato secondo la connessione nella Figura 1 (b), dovrebbe visualizzare "1", a indicare che il diodo è invertito. Se viene visualizzato "000" o altri valori, indica che il diodo ha un guasto inverso. Questo file può essere utilizzato anche per determinare la qualità dei transistor e identificarne i pin. Durante la misurazione, collegare prima una sonda a un pin designato, quindi collegare l'altra sonda agli altri due pin in sequenza. Se entrambe le sonde vengono testate due volte per essere conduttive o non conduttive,-scambia le due sonde ed esegui nuovamente il test. Se entrambe le sonde sono non-conduttive o conduttive due volte, è possibile determinare che il transistor è in buone condizioni e che il pin designato è la base del transistor. Se la sonda rossa è collegata alla base e la sonda nera è collegata agli altri due poli, entrambi conduttori, indica che il transistor è di tipo NPN. Altrimenti è di tipo PNP. *Dopo aver confrontato l'entità della tensione di conduzione diretta tra due giunzioni PN, quella con la lettura più grande è la giunzione be, e quella con la lettura più piccola è la giunzione bc, quindi vengono identificati sia il collettore che l'emettitore.

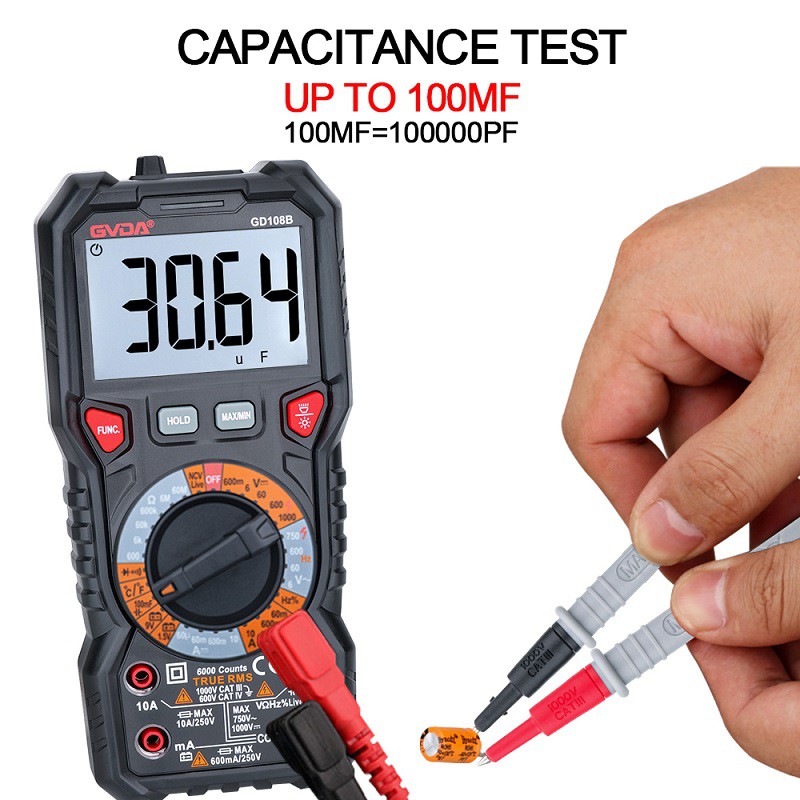

4 Capacitance Tester -
