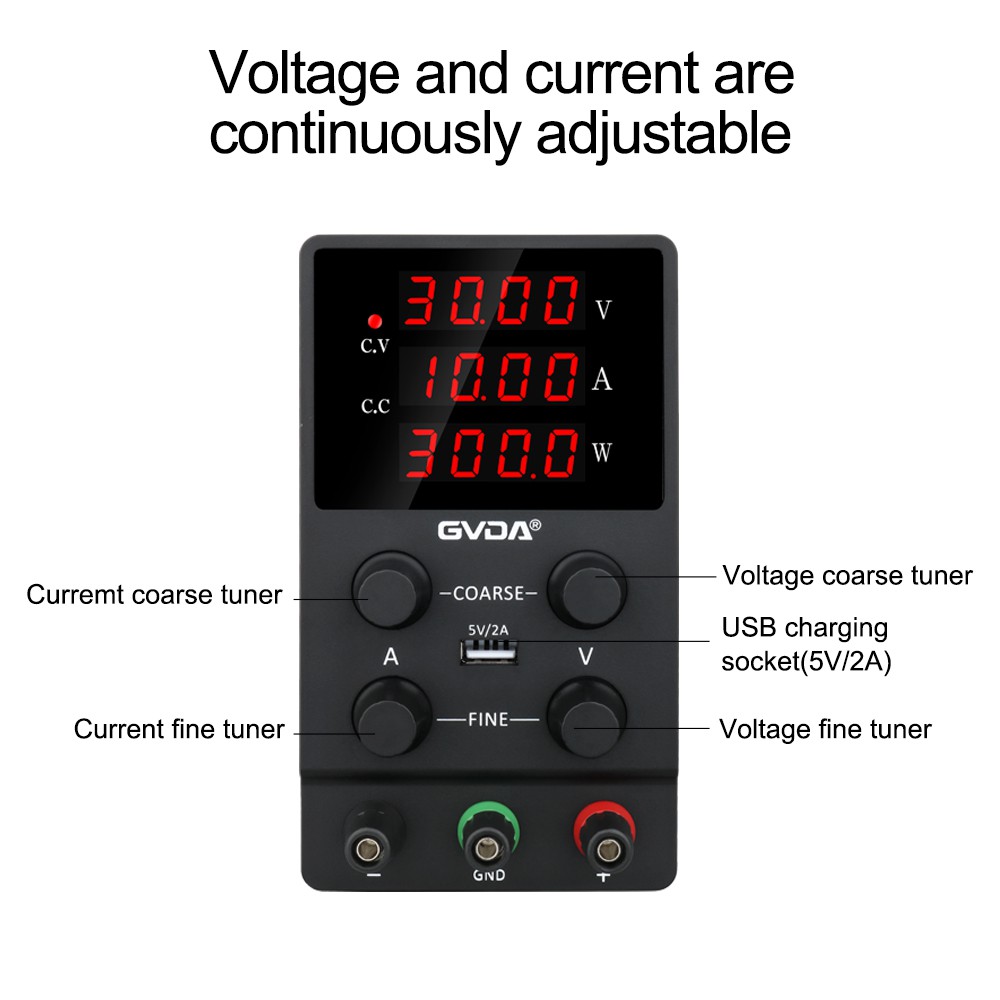

Classificazione e caratteristiche dell'alimentatore regolato DC
L'alimentazione regolata CC può essere suddivisa in alimentazione chimica, alimentazione regolata lineare e alimentazione regolata a commutazione secondo l'abitudine. Presenteremo questi tipi di alimentatori in dettaglio di seguito.
potere chimico
Le batterie a secco, al piombo-acido, al nichel-cadmio, al nichel-metallo idruro e agli ioni di litio che usiamo di solito sono tutte fonti di energia chimiche, ciascuna con i suoi vantaggi e svantaggi. Con lo sviluppo della scienza e della tecnologia, sono state prodotte batterie intelligenti; in termini di materiali per batterie ricaricabili, i ricercatori americani hanno scoperto una sorta di ioduro di manganese, che può essere utilizzato per produrre tempi di scarica economici, compatti e lunghi e mantenere comunque la durata della batteria dopo più ricariche. Batteria ricaricabile ecologica con buone prestazioni.
Alimentatore CC lineare (LPS)
L'alimentatore regolato CC lineare si riferisce all'alimentatore regolato CC in cui il tubo di regolazione funziona in uno stato lineare. L'alimentatore regolato CC lineare comprende principalmente trasformatore di frequenza di alimentazione, filtro di rettifica in uscita, circuito di controllo, circuito di protezione e così via.
L'alimentatore regolato CC lineare deve prima trasformare l'alimentazione CA attraverso un trasformatore, quindi rettificarla e filtrarla attraverso un circuito raddrizzatore per ottenere una tensione CC instabile. Per ottenere una tensione CC ad alta precisione, la tensione di uscita deve essere regolata tramite feedback di tensione, che può raggiungere un elevato grado di stabilità. , anche l'ondulazione è molto piccola e non ci sono interferenze e rumori che hanno gli alimentatori regolati a commutazione. Tuttavia, il suo svantaggio è che richiede un trasformatore enorme e pesante, e anche il volume e il peso del condensatore di filtro richiesto sono piuttosto grandi e il circuito di retroazione della tensione funziona in uno stato lineare e c'è una certa caduta di tensione sul tubo di regolazione e l'uscita è relativamente grande. In questo momento, il consumo energetico del tubo di regolazione è troppo elevato, l'efficienza di conversione è bassa e deve essere installato un grande dissipatore di calore.
Alimentatore switching stabilizzato CC
L'alimentatore regolato a commutazione CC è un alimentatore che utilizza la moderna tecnologia dell'elettronica di potenza per controllare il rapporto temporale di accensione e spegnimento dei transistor per mantenere una tensione di uscita stabile. Le sue forme circuitali includono principalmente flyback single-ended, forward single-ended, mezzo ponte, push-pull e ponte intero. L'alimentatore regolato CC di tipo interruttore di base include principalmente filtro di rete in ingresso, filtro di rettifica in ingresso, inverter, filtro di rettifica in uscita, circuito di controllo e circuito di protezione.
I vantaggi della commutazione dell'alimentazione regolata in CC sono le dimensioni ridotte, il peso leggero, la stabilità e l'affidabilità. Svantaggio Rispetto all'alimentatore regolato CC lineare, l'ondulazione è maggiore (generalmente inferiore o uguale all'1% V PP). Le seguenti categorie ne introducono diverse
Commutazione dell'alimentazione regolata CC:
Alimentazione AC/DC Questo tipo di alimentazione è anche chiamata alimentazione primaria. Ottiene energia dalla rete elettrica e ottiene un'alta tensione CC attraverso il raddrizzamento e il filtraggio dell'alta tensione, che viene utilizzato dal convertitore CC/CC per ottenere una o più tensioni CC stabili all'estremità di uscita. La potenza varia da diversi watt ~ Esistono prodotti di diversi kilowatt, che vengono utilizzati in diverse occasioni.
L'alimentazione CC/CC è anche chiamata alimentazione secondaria nel sistema di comunicazione. Si tratta di una tensione di ingresso CC fornita da un alimentatore primario o da un pacco batteria CC e una o più tensioni CC si ottengono sul terminale di uscita dopo la conversione CC/CC.
Alimentatore per comunicazioni L'alimentatore per comunicazioni è essenzialmente un alimentatore per convertitori CC/CC, ma in genere fornisce alimentazione con -48V CC o -24V e utilizza una batteria di riserva come alimentatore CC di riserva per convertire la tensione di alimentazione CC in una tensione operativa del circuito. In generale, è diviso in tre tipi: alimentazione centrale, alimentazione a strati e alimentazione a scheda singola. L'affidabilità dell'alimentazione a scheda singola è la più alta.
Potenza radio L'alimentazione radio in ingresso AC220V/110V, uscita DC13.8V, la potenza dipende dalla potenza della stazione. Per evitare che la stazione radio venga influenzata dall'interruzione di corrente della rete CA, è necessario un pacco batteria come backup, quindi questo tipo di alimentazione non solo emette una tensione CC di 13,8 V, ma ha anche una funzione di conversione automatica per la ricarica della batteria.
Con il rapido sviluppo della scienza e della tecnologia, l'alimentatore modulare ha requisiti sempre più elevati per l'affidabilità, la capacità e il rapporto del volume dell'alimentatore. L'alimentatore modulare sta dimostrando sempre di più la sua superiorità. Ha un'elevata frequenza operativa, dimensioni ridotte, elevata affidabilità ed è facile da installare e combinare. Espansione, quindi è sempre più ampiamente utilizzato.
