Tabella dei morsetti: metodi e passaggi per valutare i circuiti corti e aperti
Controllare i collegamenti del circuito
Innanzitutto dobbiamo verificare lo stato di connessione del circuito. Se i fili nel circuito sono allentati o scollegati, ciò potrebbe causare un circuito aperto nel circuito. Possiamo controllare il collegamento elettrico del circuito, in particolare le spine, le prese, gli interruttori, ecc. Nel circuito. Se si riscontrano allentamenti o danni, è possibile ripararli o sostituirli.

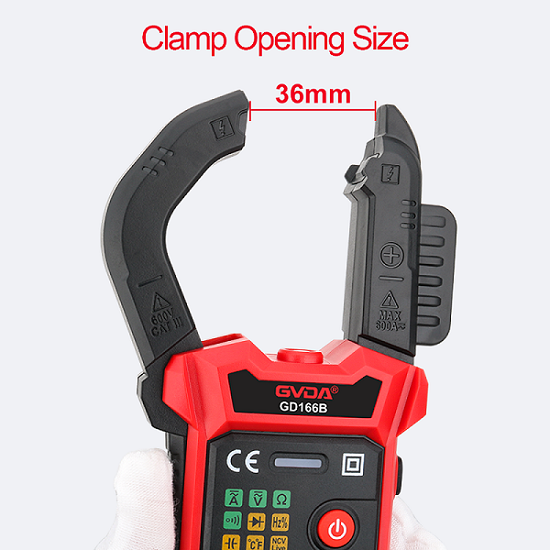

Utilizzando un voltmetro e un amperometro
L'uso di voltmetro e amperometro è uno strumento comune per diagnosticare i guasti del circuito. Misurando i valori di tensione e corrente nel circuito, possiamo ottenere alcune informazioni chiave per aiutare a determinare cortocircuiti e circuiti aperti. Innanzitutto, dobbiamo collegare correttamente l'amperometro e il voltmetro al circuito ed effettuare le impostazioni corrispondenti. Quindi, possiamo misurare la tensione e la corrente di ciascun nodo uno per uno.
Giudicare il cortocircuito
Se nel circuito viene misurato un valore di corrente anormalmente elevato e il valore di tensione è inferiore al valore previsto, è probabile che si sia verificato un guasto da cortocircuito. In questo caso, la corrente bypassa il percorso originariamente previsto, determinando un aumento della corrente e una diminuzione della tensione. Per confermare ulteriormente la posizione del cortocircuito, è possibile eseguire i seguenti passaggi:
Metodo di ispezione segmentato: dividere il circuito in più sezioni e controllare il cablaggio e i componenti di ciascuna sezione uno per uno per determinare la posizione specifica del cortocircuito.
Metodo di riscaldamento per cortocircuito: il rilevamento del tocco viene eseguito nel punto in cui potrebbe verificarsi un cortocircuito. Se c'è calore evidente, è un candidato per la posizione del cortocircuito.
Localizzatore di cortocircuiti: utilizzare un localizzatore di cortocircuiti professionale o un dispositivo di accoppiamento a induttanza reciproca per individuare cortocircuiti nelle linee elettriche o circuiti difettosi.
Giudicare il circuito aperto
Se nel circuito viene misurato un valore di corrente molto piccolo o vicino allo zero e il valore di tensione è inferiore al valore previsto, è probabile che si sia verificato un guasto di circuito aperto. In questo caso, la corrente non può fluire attraverso il suo percorso originale, con conseguente quasi nessuna variazione di corrente. Per confermare ulteriormente la posizione dell'interruttore automatico, è possibile eseguire i seguenti passaggi:
Metodo di ispezione segmentata: dividere il circuito in più sezioni e controllare il cablaggio e i componenti di ciascuna sezione uno per uno per determinare la posizione specifica che ha causato l'interruzione di corrente.
Utilizzo di un tester di continuità: utilizzare un tester di continuità per verificare se il cablaggio e i componenti del circuito sono conduttivi, al fine di determinare la posizione del circuito aperto.
Metodo di sostituzione dei componenti: sostituire ciascun componente del circuito uno per uno e osservare se è possibile ripristinare il normale funzionamento del circuito. Se il circuito ritorna alla normalità dopo aver sostituito un determinato componente, significa che il componente sostituito potrebbe essere la causa del circuito aperto.
