Come misurare perdite e cortocircuiti con una pinza amperometrica
Una pinza amperometrica, solitamente riferita a una pinza amperometrica, viene utilizzata principalmente per misurare la corrente senza contatto diretto con il circuito. Sebbene i calibri a pinza non siano progettati specificamente per misurare perdite o cortocircuiti, in alcuni casi possono essere utilizzati per facilitare il rilevamento di questi problemi del circuito. Questo articolo fornirà un'introduzione dettagliata su come utilizzare i calibri a pinza per facilitare il rilevamento di perdite e cortocircuiti.
Il principio base degli orologi a pinza

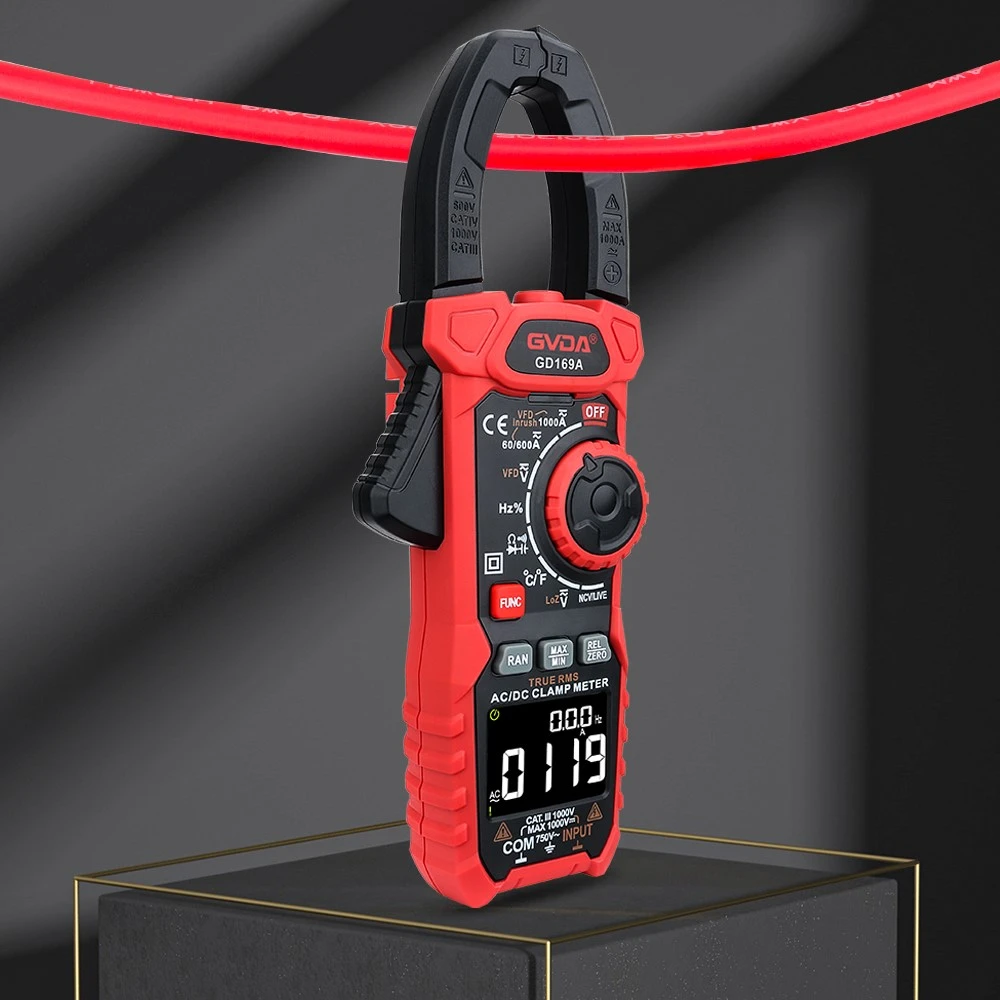

La pinza amperometrica misura la corrente nel filo attraverso un sensore ad effetto Hall. Quando la corrente passa attraverso le ganasce chiuse, il campo magnetico generato viene rilevato dal sensore e quindi convertito in una lettura di corrente.
Pinza amperometrica per la rilevazione delle perdite
La perdita di solito si riferisce al flusso di corrente attraverso percorsi imprevisti, ad esempio attraverso cavi isolati che scorrono verso terra. I calibri a pinza possono aiutare a rilevare le perdite, soprattutto in assenza di strumenti professionali per il rilevamento delle perdite:
1. Misurare la corrente normale: innanzitutto spegnere tutti i carichi (apparecchiature elettriche) e utilizzare una pinza amperometrica per misurare la corrente della linea elettrica principale, registrata come I1.
2. Accendere il carico: quindi accendere il carico uno per uno e osservare se la lettura sul calibro della pinza aumenta. Se la lettura della corrente aumenta in modo anomalo dopo l'accensione di un carico, potrebbe indicare che vi sono perdite nel carico.
3. Confronto delle variazioni di corrente: in circostanze normali, la corrente aumenterà quando il carico viene acceso, ma se l'aumento è molto maggiore della corrente prevista del carico, potrebbero esserci delle perdite.
4. Rilevamento del filo neutro: se le condizioni lo consentono, è possibile misurare la corrente del filo neutro (filo N). In una situazione ideale, la corrente della linea dovrebbe essere uguale alla corrente del filo neutro. Se i due non sono uguali, potrebbe indicare che c'è una perdita nel sistema.
La pinza amperometrica rileva un cortocircuito
Un cortocircuito si riferisce a una connessione a bassa impedenza tra due punti in un circuito che non deve essere collegato direttamente. I calibri a pinza possono aiutare a rilevare i cortocircuiti, soprattutto quando la corrente nel circuito è anormalmente elevata:
1. Misurare la corrente normale: in assenza di carico, utilizzare una pinza amperometrica per misurare la corrente del circuito, indicata come I1. In circostanze normali, questa lettura dovrebbe essere vicina allo zero.
2. Osservare l'improvviso cambiamento di corrente: se la lettura della corrente I1 è anomala senza carico, o se la corrente aumenta rapidamente fino a un valore elevato quando si aumenta il carico, potrebbe indicare un cortocircuito nel circuito.
3. Rilevamento di circuiti derivati: per sistemi circuitali complessi, la corrente di ciascun circuito derivato può essere misurata separatamente. Se la corrente di un circuito derivato è eccessivamente elevata, potrebbe indicare che è presente un cortocircuito in quel ramo.
4. Combinato con altri test: i risultati del rilevamento della pinza amperometrica dovrebbero essere combinati con altri metodi di test elettrici, come l'utilizzo di un multimetro per misurare la resistenza, al fine di individuare con maggiore precisione il punto di cortocircuito.
