Distinzione degli elettrodi triodo e dei tipi di tubi
(1) Metodo di ispezione visiva
① Identificazione del tipo di tubo
In generale, se il tipo di tubo è NPN o PNP deve essere identificato dal numero di modello riportato sul rivestimento del tubo. Secondo le norme ministeriali la seconda cifra (lettera) del modello di triodo, A e C rappresentano tubi PNP, B e D rappresentano tubi NPN, ad esempio:
3AX è una valvola a bassa potenza di tipo PNP a bassa frequenza. 3BX è un tubo a bassa potenza a bassa frequenza di tipo NPN.
3CG è un tubo ad alta frequenza e bassa potenza di tipo PNP. 3DG è un tubo ad alta frequenza e bassa potenza di tipo NPN.
3AD è un tubo ad alta potenza a bassa frequenza di tipo PNP. 3DD è un tubo ad alta potenza a bassa frequenza di tipo NPN.
3CA è un tubo ad alta potenza di tipo PNP ad alta frequenza. 3DA è un tubo ad alta potenza ad alta frequenza di tipo NPN.
Inoltre, ci sono tubi ad alta frequenza e bassa potenza della serie 9011 ~ 9018 popolari a livello internazionale. Fatta eccezione per 9012 e 9015, che sono tubi PNP, il resto sono tubi di tipo NPN.
② Identificazione dei tubi
I transistor di piccola e media potenza comunemente utilizzati hanno forme come gusci cilindrici metallici e contenitori di plastica (tipo mezzo cilindro). La Figura T305 presenta tre forme e disposizioni tipiche dei tubi.

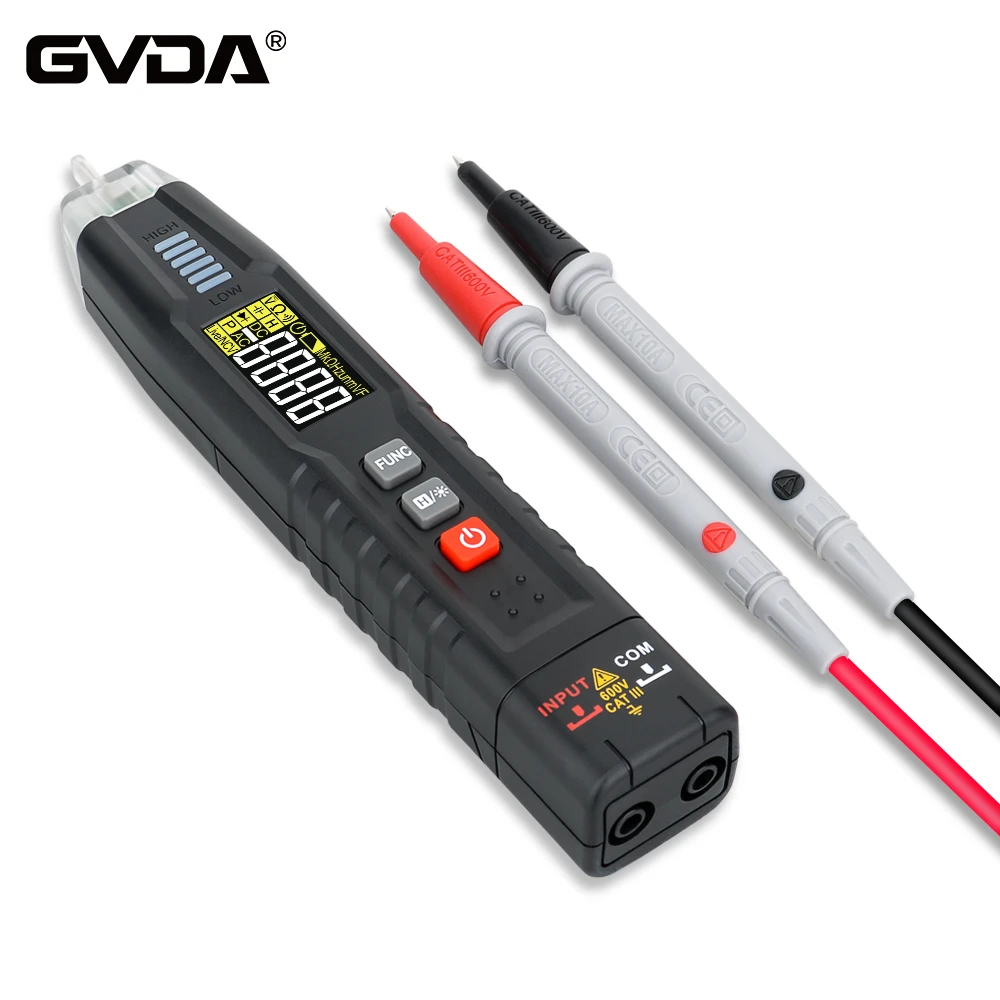

(2) Per determinare, utilizzare l'intervallo di resistenza di un multimetro
All'interno del transistor sono presenti due giunzioni PN. È possibile utilizzare l'intervallo di resistenza di un multimetro per distinguere i tre poli e, b e c. Questo metodo può essere utilizzato anche per identificare il tipo di tubo quando l'etichetta del modello non è chiara.
① Identificazione della base
Quando giudichi il tubo, dovresti prima confermare la base. Per il tubo NPN, utilizzare il puntale nero per collegare la base presunta e utilizzare il puntale rosso per toccare rispettivamente gli altri due poli. Se la resistenza misurata è piccola, sarà compresa tra poche centinaia e diverse migliaia di ohm; e scambiare i puntali neri e rossi per misurare. Le resistenze sono tutte relativamente grandi, superiori a diverse centinaia di kiloohm. A questo punto, il puntale nero è collegato alla base. Per i tubi PNP la situazione è esattamente opposta. Quando entrambe le giunzioni PN sono polarizzate direttamente durante la misurazione, il puntale rosso è collegato alla base.
Infatti la base del tubo di bassa potenza è generalmente disposta al centro dei tre perni. È possibile utilizzare il metodo sopra descritto per collegare rispettivamente i puntali nero e rosso alla base, il che può determinare se le due giunzioni PN del triodo sono intatte (e la giunzione PN del diodo). Il metodo di misurazione è lo stesso) e il tipo di tubo può essere confermato.
② Discriminazione tra collettore ed emettitore
Dopo aver determinato la base, supponiamo che uno dei perni rimanenti sia il collettore c e l'altro sia l'emettitore e. Usa le dita per tenere rispettivamente gli elettrodi c e b (vale a dire, usa le dita per sostituire il resistore di base Rb). Allo stesso tempo, collegare i due puntali del multimetro rispettivamente con c ed e. Se la provetta da testare è NPN, utilizzare il puntale nero per toccare il polo c e il puntale rosso per toccare il polo e (opposto per la provetta PNP) e osservare l'angolo di deflessione del puntatore; quindi impostarne un altro. Il pin è il polo C. Ripetere il processo precedente e confrontare gli angoli di deflessione dei due puntatori di misurazione. Quello più grande indica che l'IC è più grande e che il tubo è in uno stato amplificato. I corrispondenti poli c ed e assunti sono corretti.
