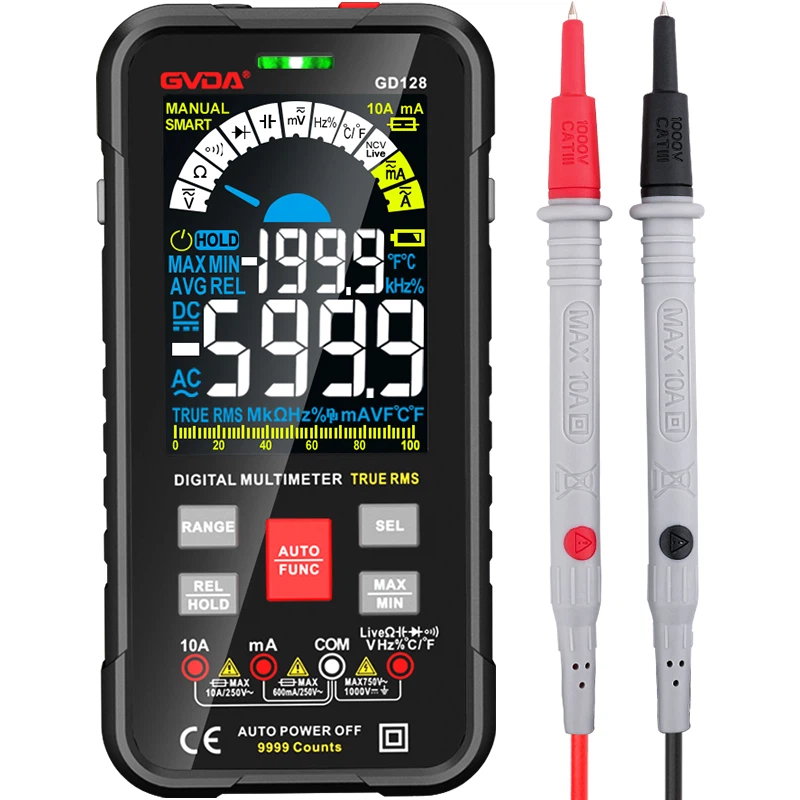

Qual è il principio della misurazione con un multimetro digitale?
Multimetro digitale, come suggerisce il nome, il suo principio di funzionamento si basa principalmente sul circuito digitale per rilevare e analizzare i segnali e quindi fornire display LCD tramite convertitore analogico-digitale.
Sebbene il multimetro digitale sia uno strumento di misurazione elettronico relativamente complesso, se lo si utilizza correttamente secondo il manuale, si presta attenzione alle precauzioni convenzionali e si mantiene un buon ambiente operativo, la durata e la precisione dello strumento saranno notevolmente migliorate e stabili . Il multimetro digitale utilizza un display a cristalli liquidi come dispositivo di lettura, che ha le caratteristiche di elevata precisione di misurazione, uso sicuro e affidabile. Ha molti modelli e varietà e la misurazione è molto semplice.
I multimetri digitali utilizzano generalmente circuiti integrati di conversione A/D di tipo 7106 e alcuni utilizzano circuiti integrati di tipo 7126 a micropotenza o i loro circuiti integrati 7136 migliorati. Durante il processo di misurazione, possono completare automaticamente: regolazione automatica dello zero, integrazione del segnale e integrazione inversa tre. Per il ciclo di ogni stadio, il valore di conteggio N è proporzionale alla tensione misurata V, che è espressa dalla formula matematica:
Numero di visualizzazione sullo schermo N {{0}} tempo di integrazione del segnale T1 / (periodo di oscillazione dell'orologio TC × tensione di riferimento V0) × tensione di misurazione V
Nel circuito della tabella, il tempo di integrazione del segnale è preso come 1000 volte il periodo di oscillazione. Il periodo di oscillazione del clock è determinato dal valore dell'elemento RC di oscillazione del clock connesso ai pin 38, 39 e 40 del blocco integrato 7106, ed è generalmente regolato ad una frequenza di circa 40kHz. La tensione di riferimento è determinata dai resistori del partitore di tensione collegati ai pin 35 e 36 ed è generalmente regolata a 100,00 mV. Calcolato in questo modo: N=1000×V/100.00=10V
Ovviamente il risultato della misura può essere letto direttamente impostando il punto decimale a dieci cifre. Il valore di visualizzazione dell'intervallo di base del multimetro digitale 3 1/2 cifre è fino a 199,99 mV.
Il metro quadrato digitale misura diverse tensioni CC mediante divisione di tensione resistiva, misura diverse correnti CC mediante shunt resistivi e misura diverse tensioni CA resistendo prima alla divisione di tensione e quindi rettificata linearmente mediante amplificatori operazionali.
Il multimetro digitale misura la resistenza utilizzando il metodo proporzionale. Come mostrato in figura, dopo aver collegato in serie la resistenza di riferimento e la resistenza in prova, collegarla tra il positivo V del blocco integrato e la massa analogica COM per ottenere la lettura. Quando R0=Rx, il valore visualizzato è 1000. Prendi il blocco 200Ω come esempio, la resistenza di riferimento è 100Ω, il valore visualizzato è 10Rx e il punto decimale è impostato su dieci e il risultato può essere direttamente leggere. Si può vedere che diversi blocchi di misurazione della resistenza vengono realizzati modificando il valore di resistenza della resistenza di riferimento.
