Cos'è il trigger dell'oscilloscopio?
Qualsiasi oscilloscopio ha una memoria limitata, quindi tutti gli oscilloscopi devono utilizzare il trigger. Un trigger è un evento di interesse per l'utente che l'oscilloscopio dovrebbe rilevare. In altre parole, è qualcosa che l'utente vuole cercare nella forma d'onda. Un trigger può essere un evento (ovvero un problema nella forma d'onda), ma non tutti i trigger sono eventi. Esempi di trigger includono trigger di bordo, trigger di segnali di bavatura e trigger di tipo codice digitale.
Il motivo per cui gli oscilloscopi devono utilizzare il trigger è la loro limitata capacità di memoria. Ad esempio, gli oscilloscopi Agilent serie 90000 hanno una profondità di memoria di 2 miliardi di campioni. Tuttavia, anche con una quantità di memoria così grande, l'oscilloscopio ha comunque bisogno di alcuni eventi per distinguere quali 2 miliardi di campioni devono essere visualizzati all'utente. Sebbene 2 miliardi di campioni possano sembrare molto grandi, non sono comunque sufficienti per garantire che la memoria dell'oscilloscopio possa catturare l'evento di interesse.
La memoria dell'oscilloscopio può essere pensata come un nastro trasportatore. Ogni volta che viene prelevato un nuovo campione, il campione viene archiviato nella memoria. Quando la memoria è piena, i campioni più vecchi vengono cancellati in modo da poter salvare i campioni più recenti. Quando si verifica un evento di trigger, l'oscilloscopio cattura campioni sufficienti per memorizzare l'evento di trigger nella posizione richiesta dalla memoria (solitamente al centro) e quindi visualizza questi dati all'utente.

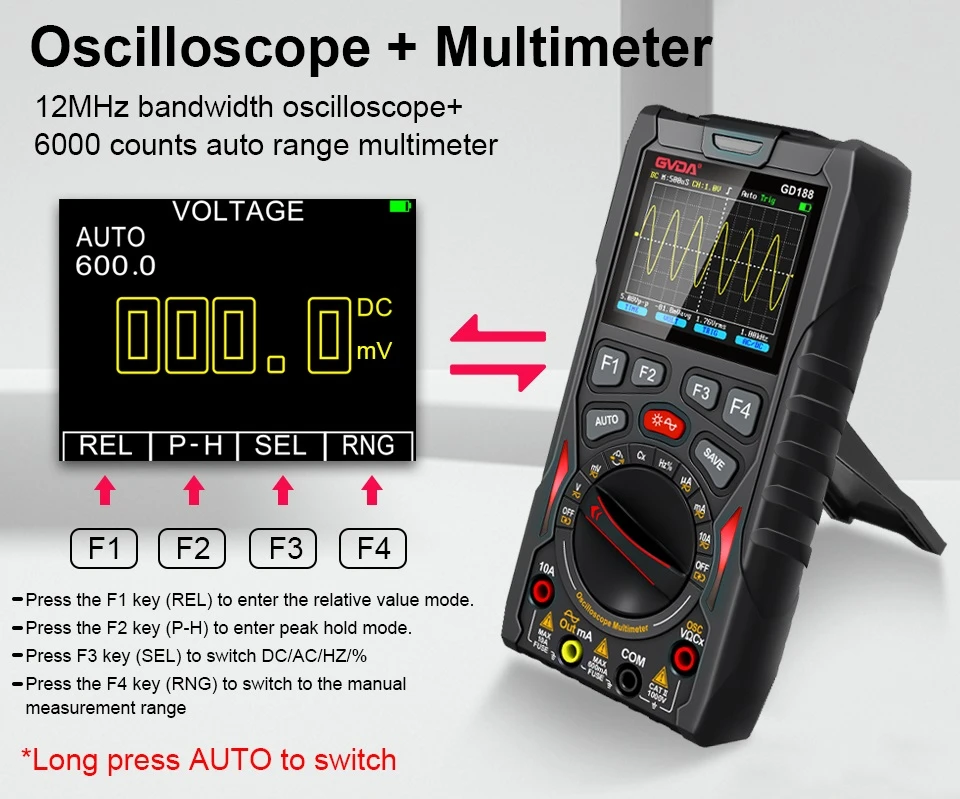

Cosa fa un oscilloscopio?
L'oscilloscopio è uno strumento di misura elettronico molto versatile. Consiste fondamentalmente in un circuito di visualizzazione, un circuito di amplificazione dell'asse Y, un circuito di amplificazione dell'asse X, un circuito di sincronizzazione della scansione e un circuito di alimentazione. In base ai diversi segnali possono essere classificati come oscilloscopi analogici, gli oscilloscopi digitali, in base alla struttura e alle prestazioni possono essere classificati come oscilloscopi ordinari, oscilloscopi multiuso. Può essere classificato come oscilloscopio analogico e oscilloscopio digitale a seconda dei diversi segnali, oscilloscopio ordinario, oscilloscopio multiuso a seconda delle strutture e prestazioni diverse, oscilloscopio multilinea, oscilloscopio multitraccia, oscilloscopio a campionamento, oscilloscopio a memoria, oscilloscopio digitale. È possibile utilizzare due canali separatamente per la misurazione del segnale ed è possibile visualizzare la forma d'onda del segnale CA.
