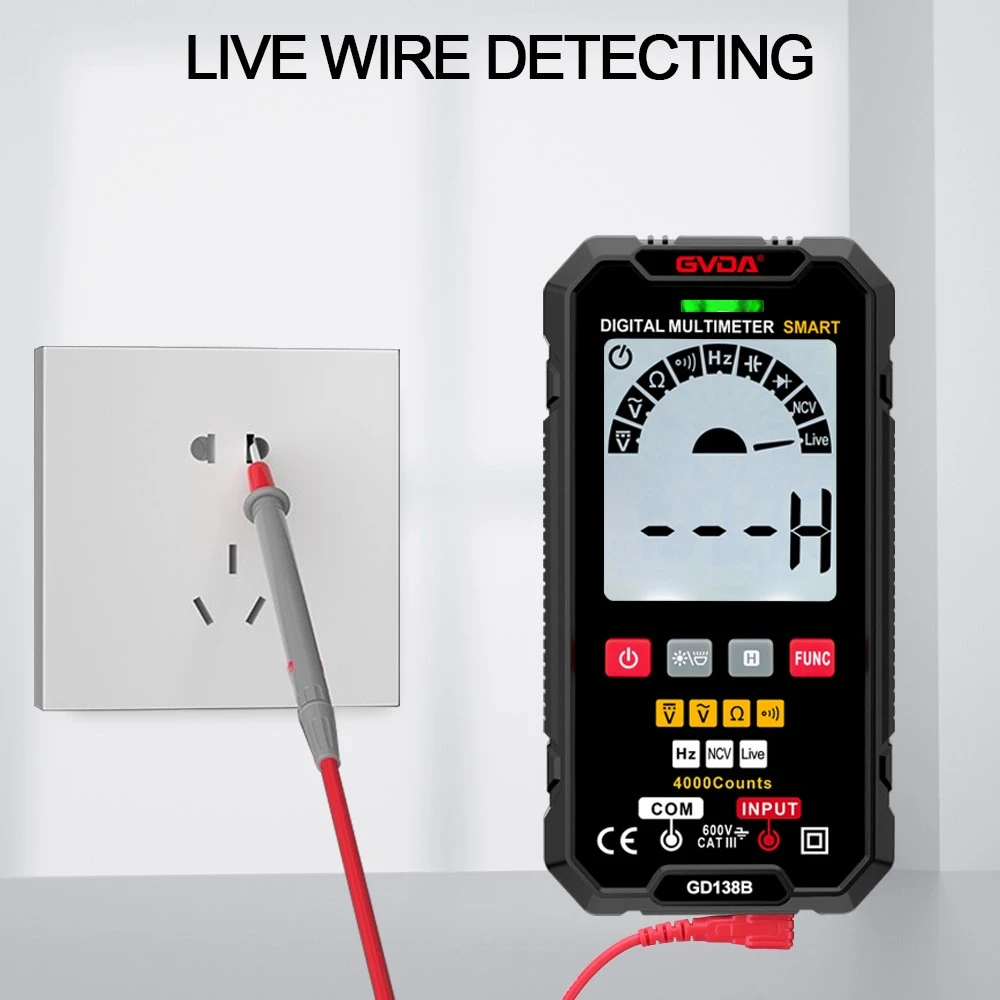

Utilizzo di un multimetro per risolvere i problemi di cortocircuito-su una scheda di circuito.
Sia la gamma dei diodi che la gamma della resistenza del multimetro possono essere utilizzate per rilevare guasti nel circuito. Quando si utilizza la gamma di diodi, utilizzare i puntali per misurare i punti da testare. Se la scheda è in corto-circuito, il multimetro emette un segnale acustico. Per alcuni multimetri con indicatori luminosi, se si utilizza l'intervallo di resistenza, quando si verifica un corto-circuito, il display del multimetro mostrerà zero.
Il multimetro è noto anche come misuratore multifunzione, misuratore multiuso, misuratore a tre- usi o misuratore versatile. È uno strumento di misura indispensabile in reparti come l'elettronica di potenza. Generalmente viene utilizzato principalmente per misurare tensione, corrente e resistenza. Il multimetro è uno strumento di misura multifunzionale e multi-range. In generale, un multimetro può misurare corrente CC, tensione CC, corrente CA, tensione CA, resistenza e livello audio, ecc. Alcuni multimetri possono anche misurare corrente CA, capacità, induttanza e alcuni parametri dei semiconduttori. Secondo il metodo di visualizzazione, i multimetri sono suddivisi in multimetri a puntatore e multimetri digitali.
Misurazione della tensione CC: inserire innanzitutto il puntale nero nel foro "com" e il puntale rosso nel foro "V Ω". Il valore può essere letto direttamente dal display. Se il display mostra "1.", significa che la portata è troppo piccola e che è necessario aumentarla prima di misurare gli apparecchi elettrici industriali. Seleziona un intervallo maggiore del valore stimato (nota: i valori sul quadrante sono tutti intervalli massimi. "V-" rappresenta l'intervallo di tensione CC, "V-" rappresenta l'intervallo di tensione CA e "A" è l'intervallo di corrente). Collegare quindi i puntali all'alimentatore o a entrambe le estremità dell'alimentatore e mantenere il contatto stabile. Se appare un "-" sul lato sinistro del valore, indica che la polarità dei puntali è opposta alla polarità effettiva dell'alimentatore e, in questo momento, il puntale rosso è collegato al polo negativo.
Misurazione della tensione CA: L'inserimento dei jack dei puntali è lo stesso di quello per la misurazione della tensione CC, ma la manopola deve essere ruotata sulla gamma CA "V-" nella gamma richiesta. Non esiste alcuna distinzione positiva o negativa per la tensione CA e il metodo di misurazione è lo stesso descritto sopra. Sia che si misuri la tensione CA o CC, prestare attenzione alla sicurezza personale e non toccare con indifferenza la parte metallica dei puntali.
Misurazione della resistenza: ruotare l'interruttore della gamma sulla gamma Ω appropriata, inserire il puntale rosso nel foro V/Ω e inserire il puntale nero nel foro COM. Se il valore della resistenza misurata supera il valore massimo dell'intervallo selezionato, il multimetro visualizzerà.1. A questo punto, dovrebbe essere selezionato un intervallo più alto. Quando si misura la resistenza, il puntale rosso è il polo positivo e il puntale nero è il polo negativo, che è esattamente l'opposto del multimetro a puntatore. Pertanto, quando si misurano componenti polari come transistor e condensatori elettrolitici, prestare attenzione alla polarità dei puntali.
Misurare la corrente con un multimetro: selezionare innanzitutto l'intervallo. L'intervallo di corrente CC del multimetro è contrassegnato con "mA" e dispone di tre intervalli: 1 mA, 10 mA e 100 mA. Selezionare l'intervallo in base all'entità della corrente nel circuito. Quindi il multimetro dovrebbe essere collegato in serie al circuito da testare. Dopo aver scollegato la parte corrispondente del circuito, collegare i puntali del multimetro ad entrambe le estremità del punto di interruzione. Infine, leggi correttamente il valore. La scala dell'intervallo di corrente continua è ancora la seconda. Quando si seleziona l'intervallo 100 mA, è possibile utilizzare la terza riga di numeri e la lettura deve essere moltiplicata per 10.
Misurare la capacità con un multimetro: alcuni multimetri digitali hanno la funzione di misurare la capacità e i suoi intervalli sono divisi in cinque livelli: 2000p, 20n, 200n, 2μ e 20μ. Durante la misurazione, inserire direttamente i due terminali del condensatore scarico nel jack Cx sul pannello del misuratore. Dopo aver selezionato un intervallo appropriato, è possibile leggere i dati visualizzati.
