Utilizzo e precauzioni delle pinze amperometriche
L'amperometro CA a pinza è costituito principalmente da trasformatori di corrente e strumenti di sistema raddrizzatore. Il conduttore percorso da corrente misurato corrisponde all'avvolgimento originale del trasformatore di corrente. Sul nucleo di ferro si trova l'avvolgimento secondario del trasformatore di corrente. L'avvolgimento secondario è collegato allo strumento del sistema raddrizzatore. In base ad una certa proporzione di variazione tra gli avvolgimenti primario e secondario del trasformatore di corrente, lo strumento raddrizzatore visualizza il valore corrente del circuito testato.
Il misuratore AC/DC a pinza è uno strumento elettromagnetico. Il filo percorso dalla corrente misurata viene posizionato nel morsetto come bobina di eccitazione. Il flusso magnetico forma un circuito nel nucleo di ferro. Il meccanismo di misurazione elettromagnetico si trova al centro dello spazio vuoto del nucleo di ferro e viene deviato dal campo magnetico per ottenere letture. Poiché la sua deflessione non è influenzata dalla corrente di misura, può misurare correnti AC e DC.
Utilizzo della pinza amperometrica

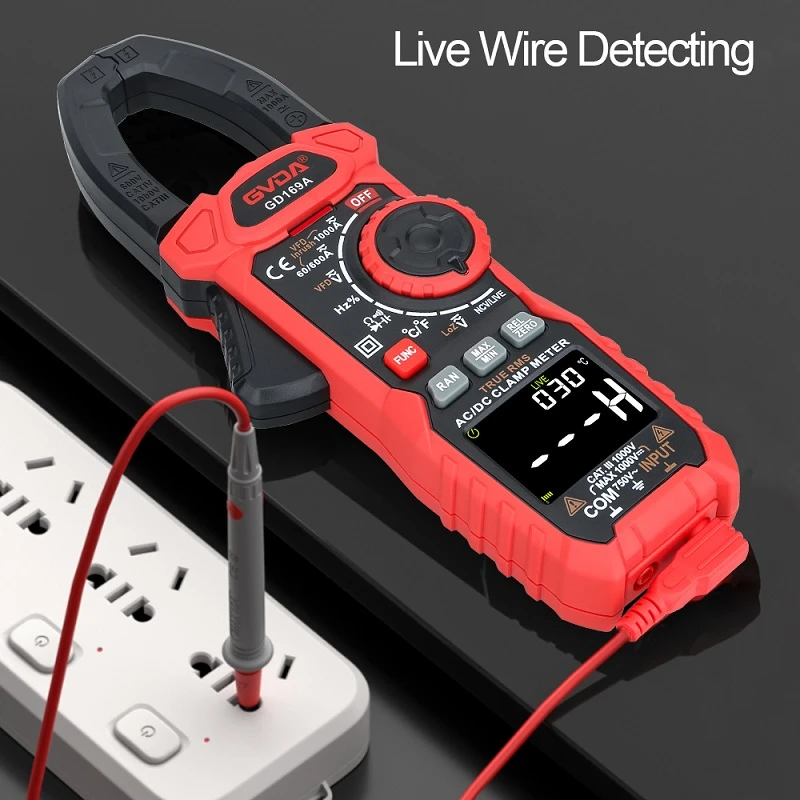

Quando si misura la corrente, è sufficiente agganciare il cablaggio da misurare al nucleo dell'amperometro a pinza, quindi leggere la lettura sullo schermo del display digitale o sul pannello indicatore. È facile da usare. Basta fissare saldamente la linea di misurazione. Tuttavia, con l'uso diffuso delle pinze amperometriche digitali, le pinze amperometriche hanno aggiunto molte funzioni come tensione, temperatura, resistenza, ecc. (a volte indicato come multimetro a pinza, come mostrato nella figura a destra, con due prese per sonda sullo strumento) . Ruotando il pulsante è possibile selezionare diverse funzioni e la modalità di utilizzo è simile a quella di un normale multimetro digitale. Fare riferimento alle istruzioni corrispondenti per il significato di alcuni pulsanti con funzioni speciali.
Quando si utilizza un amperometro a pinza, è necessario tenere presente i seguenti problemi:
Quando la corrente misurata è piccola, il filo percorso da corrente può essere avvolto più volte e posizionato nella pinza per la misurazione. Tuttavia, il valore della corrente effettiva può essere ottenuto dividendo la lettura per il numero di bobine. Una volta completata la misurazione, posizionare l'interruttore di regolazione nella posizione di portata massima (o in posizione chiusa) per un utilizzo sicuro la prossima volta.
Non cambiare marcia durante la misurazione.
Fare attenzione che la tensione sul circuito sia inferiore al valore nominale della pinza amperometrica. Le pinze amperometriche non possono essere utilizzate per misurare la corrente dei circuiti ad alta tensione, altrimenti potrebbero verificarsi incidenti o scosse elettriche.
