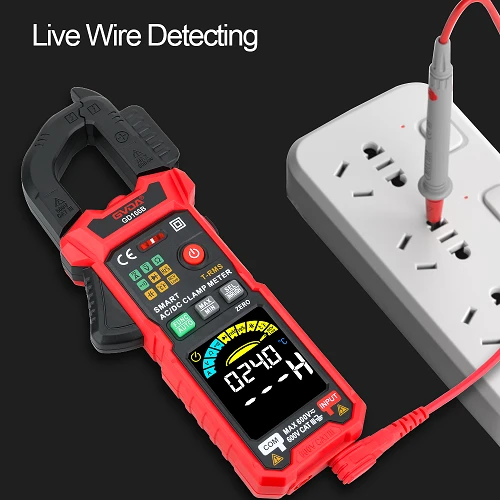

Tipi di pinze amperometriche
La prima decisione che devi prendere è quale tipo di pinza amperometrica utilizzare.
La pinza amperometrica più semplice è un trasformatore di corrente. Questa pinza amperometrica non contiene componenti attivi e il suo funzionamento si basa sullo stesso principio di un trasformatore di potenza. La pinza amperometrica (o nucleo del trasformatore) è posizionata attorno a un conduttore che trasporta corrente alternata e il campo magnetico variabile stabilito dalla corrente che passa attraverso il conduttore è accoppiato al nucleo della pinza amperometrica.
In questa speciale applicazione del trasformatore, il conduttore funge da avvolgimento primario. L'avvolgimento secondario attorno al nucleo di ferro della pinza amperometrica rileverà la corrente e la trasmetterà alla presa di ingresso corrente del multimetro digitale, ma la corrente di ingresso è molto più bassa.
Il rapporto attuale della maggior parte delle pinze amperometriche è 1000:1. In altre parole, una corrente di 1A attraverso il conduttore del circuito misurato genererà una corrente di 1mA nell'avvolgimento secondario della pinza amperometrica. Il rapporto di corrente di 1000:1 rende molto semplice per un multimetro digitale ottenere letture.
Sebbene l'intervallo sia impostato sul livello mA, quando leggi la lettura visualizzata sul multimetro digitale, puoi pensare all'entità della corrente in ampere. Ad esempio, la lettura di 46,9 mA su un multimetro digitale equivale effettivamente alla corrente di 46,9 A nell'avvolgimento primario (nel caso secondario, il conduttore misurato).
La pinza amperometrica del tipo a trasformatore è limitata alla misurazione della corrente CA. Sono relativamente robusti e durevoli e possono misurare forme d'onda non sinusoidali. I loro prezzi si collocano nella fascia bassa della fascia di prezzo degli attuali prodotti a pinza.
Le pinze amperometriche attive utilizzano componenti attivi che non solo riducono la corrente, ma emettono anche un segnale di tensione proporzionale alla corrente misurata. La pinza amperometrica attiva adotta una tecnologia basata sull'effetto Hall, in grado di misurare sia correnti AC che DC. La pinza amperometrica attiva è adatta per misurare la corrente continua o per l'uso in combinazione con un multimetro digitale senza presa di ingresso corrente.
Le pinze amperometriche attive richiedono batterie per alimentare i loro circuiti interni e non forniranno un'uscita precisa di segnali non sinusoidali se non appositamente progettate. Un'altra funzione di alcune pinze amperometriche attive è quella di avere rapporti di conversione selezionabili (come 1000:1, 100:1, 10:1).
parametro tecnico
Ogni tipo di pinza amperometrica ha il proprio set di parametri tecnici. La precisione della misurazione utilizzando una combinazione di un multimetro digitale e una pinza amperometrica è chiamata parametro tecnico del sistema. Viene calcolato combinando i valori di precisione dei componenti entro due intervalli di corrente di ampere.
