L'uso e il rilevamento delle pinze amperometriche
Di solito, quando si misura la corrente con un normale amperometro, è necessario interrompere il circuito e fermarlo prima di collegare l'amperometro per la misurazione. Questo è molto problematico e talvolta i normali motori funzionanti non sono autorizzati a farlo. A questo punto diventa molto più conveniente utilizzare un amperometro a pinza, in quanto può misurare la corrente senza interrompere il circuito. Il principio di funzionamento è il seguente:
Un amperometro a pinza è una combinazione di un trasformatore di corrente e un amperometro. Il nucleo in ferro del trasformatore di corrente può essere aperto quando si stringe la chiave; Il filo attraverso il quale passa la corrente misurata può passare attraverso lo spazio aperto del nucleo di ferro senza interromperlo. Quando si rilascia la chiave, il nucleo di ferro si chiude. Il filo del circuito testato che passa attraverso il nucleo di ferro diventa la bobina primaria del trasformatore di corrente, dove la corrente viene indotta nella bobina secondaria attraverso la corrente. Pertanto, l'amperometro collegato alla bobina secondaria ha un'indicazione per misurare la corrente del circuito testato. La pinza amperometrica può essere modificata in intervalli diversi spostando le marce dell'interruttore. Tuttavia, non è consentito utilizzare la potenza durante il cambio di marcia. La precisione degli orologi a pinza generalmente non è elevata e varia solitamente da 2,5 a 5 livelli. Per facilità d'uso, nel misuratore sono presenti anche interruttori di conversione con gamme diverse per misurare diversi livelli di corrente e tensione.

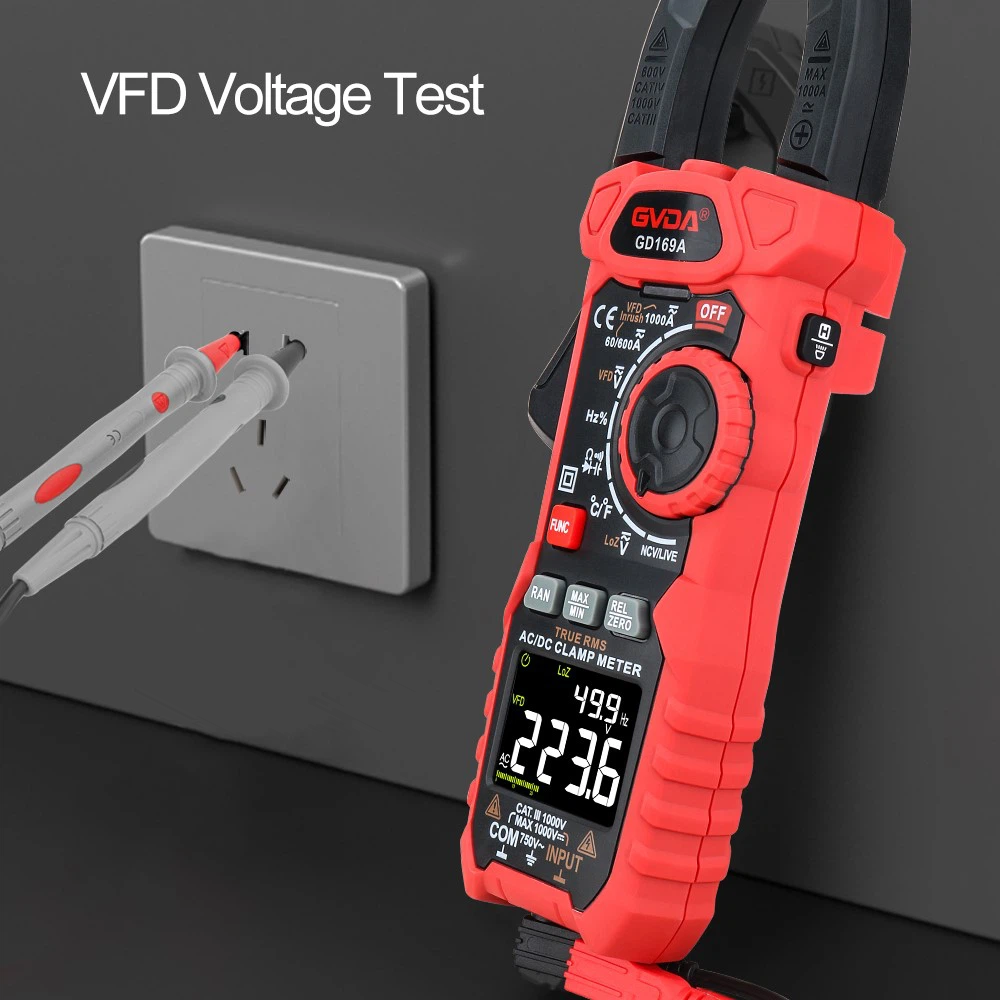

Metodo di utilizzo
Quando si utilizza un amperometro a pinza per rilevare la corrente, è necessario bloccare uno dei fili testati (fili). Il serraggio di due fili paralleli non può rilevare la corrente. Inoltre, quando si utilizza il centro (nucleo di ferro) dell'amperometro a pinza per il rilevamento, l'errore di rilevamento è piccolo. Quando si controlla il consumo energetico degli elettrodomestici, è più conveniente utilizzare un separatore di cavi e alcuni separatori di cavi possono amplificare la corrente di rilevamento di 10 volte, pertanto, le correnti inferiori a 1 A possono essere amplificate prima del rilevamento. Quando si utilizza una pinza amperometrica CC per rilevare la corrente CC (DCA), se il flusso di corrente è opposto, viene visualizzato un numero negativo. Questa funzione può essere utilizzata per rilevare se la batteria dell'auto è in stato di carica o di scarica
Rilevazione del vero valore efficace (RMS)
L'amperometro a pinza con metodo del valore medio rileva il valore medio di un'onda sinusoidale attraverso il rilevamento CA e visualizza il valore dopo l'amplificazione di 1,11 volte (onda sinusoidale CA) come valore. Forme d'onda e onde distorte con frequenze di forma d'onda diverse dalle onde sinusoidali vengono visualizzate anche dopo l'amplificazione di 1,11 volte, con conseguenti errori di indicazione. Pertanto, quando si rilevano forme d'onda e onde distorte diverse dalle onde sinusoidali, scegliere un amperometro a pinza in grado di testare direttamente il vero valore effettivo
Rilevamento delle perdite
Il rilevamento delle perdite è diverso dal normale rilevamento della corrente, in cui due (tipo 2-filo monofase) o tre (tipo 3-filo monofase, tipo 3-filo trifase) devono essere essere fissati insieme. È anche possibile pinzare il filo di terra per effettuare delle prove. Il metodo di gestione dell'isolamento per rilevare la corrente di dispersione sui circuiti a bassa tensione è diventato il metodo di valutazione principale. Dalla sua approvazione da parte della revisione delle norme tecniche sulle apparecchiature elettriche del 1997, le pinze amperometriche per correnti di dispersione sono state progressivamente utilizzate per prove in edifici e fabbriche che non possono essere spenti
