I passaggi per misurare se un circuito è collegato o meno utilizzando un multimetro.
Passaggio 1: lavoro di preparazione
Analogamente alla misurazione della corrente, assicurarsi innanzitutto che il circuito o la linea da testare sia in uno stato aperto e adottare le misure protettive necessarie, come scollegare l'alimentazione o accendere il relativo interruttore.
Passaggio 2: selezionare la modalità
Regolare la manopola di selezione del multimetro sulla modalità di misurazione della resistenza, solitamente l'ingranaggio contrassegnato con Ω. In questa modalità, il multimetro può misurare il valore di resistenza del circuito o della linea.
Passaggio 3: collegare i cavi
Toccare le due sonde del multimetro rispettivamente sui due pin (o due punti di test) della linea da testare. Un contatto è al terminale di test collegato dal cavo nero e l'altro contatto è al terminale di test collegato dal cavo rosso. Assicurarsi di tenere saldamente le sonde per garantire un buon contatto.
Passaggio 4: leggere il valore di resistenza

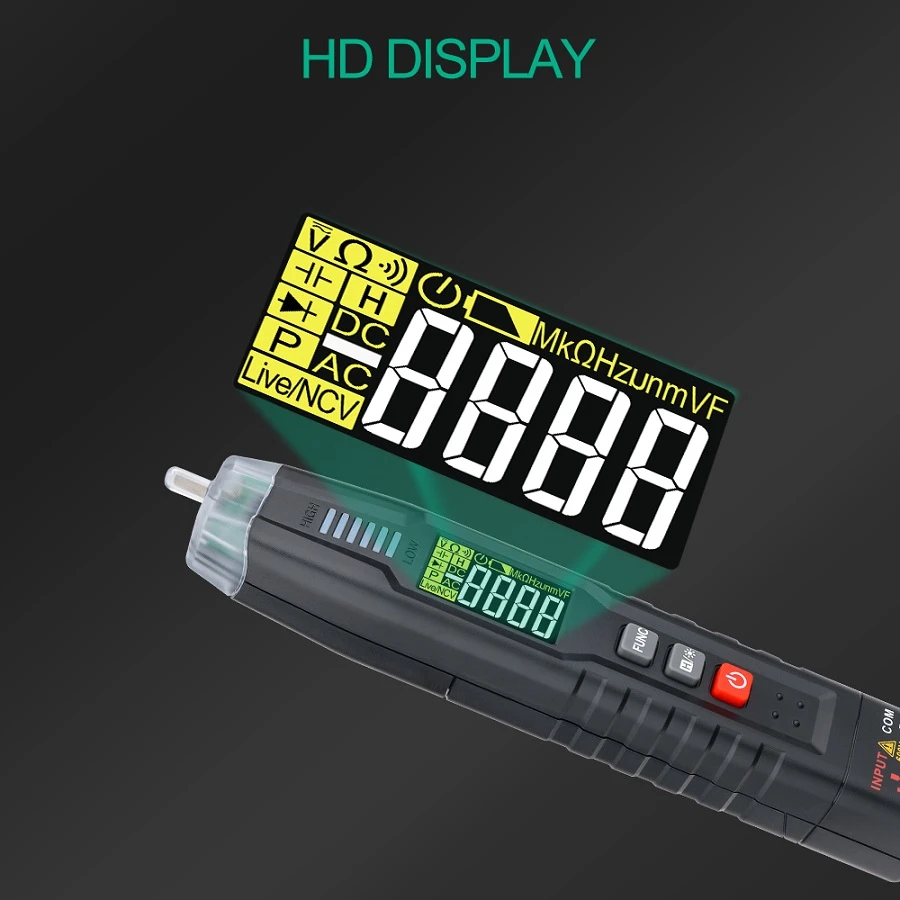

Attendi qualche secondo. Dopo che il puntatore o il display digitale del multimetro si sono stabilizzati, è possibile leggere il valore di resistenza misurato. Se si utilizza un multimetro digitale il valore della resistenza verrà visualizzato direttamente sullo strumento; se si utilizza un multimetro analogico è necessario osservare attentamente la posizione dell'indice per garantire una lettura accurata.
Passaggio 5: giudicare la connettività
Valutare se la linea è libera in base al valore di resistenza misurato. Se il valore della resistenza misurata è prossimo allo zero indica che la linea non è ostruita; se il valore di resistenza misurato è molto grande o infinito (visualizzato come ∞), indica che la linea non è collegata.
Va notato che quando si utilizza un multimetro per misurare la connettività di una linea, potrebbero esserci altri componenti o parti nel circuito e anche i valori di resistenza di queste parti influenzeranno i risultati della misurazione. Pertanto, prima di misurare, dovremmo comprendere la struttura complessiva del circuito per comprendere e interpretare correttamente i risultati della misurazione.
